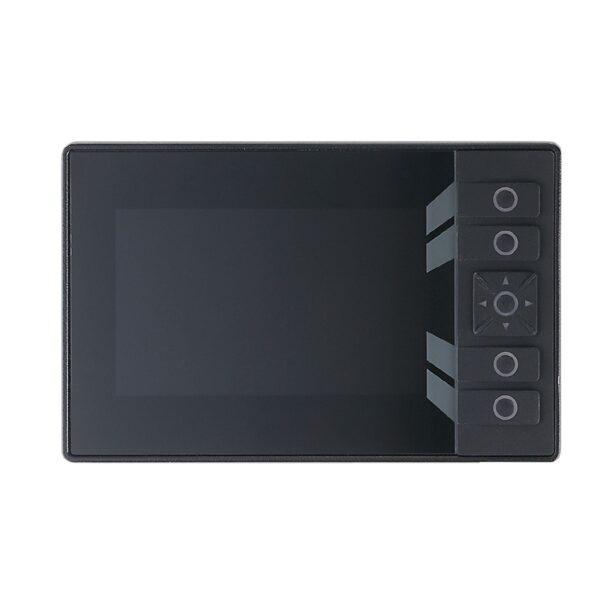

Программируемый графический дисплей для управления подвижной техникой CR1150

Общее описание

Покупая Программируемый графический дисплей для управления подвижной техникой IFM, вы выбираете качественный и проверенный продукт. Программируемый графический дисплей для управления подвижной техникой IFM CR1150 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM CR1150 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Контроллеры.
Для заказа данной позиции достаточно указать название модели CR1150 и артикул ecomatDisplay/5"HB/Basic

• Описание

Описание

Характеристики
Коммуникационный интерфейс	Ethernet; CAN; USB
Элементы управления	4 Элементы управления; 1 Клавишный переключатель с кнопкой
Тип дисплея	Цветной дисплей
Электронные данные
Рабочее напряжение [V]	8…32 DC
Номинальное напряжение [V]	12 / 24 DC
Потребление тока [mA]	< 792; (24 V DC; с переключаемыми выходами: < 5792 mA)
Мощность [W]	19
Выходы
Аудиовыход	Stereo Line-Out
Программное обеспечение / Программирование
Выбор параметров	CODESYS 3.5
Функционирование ПЛК в соответствии с IEC 61131-3	да
Операционная система	Embedded Linux 4.14
Интерфейсы
Коммуникационный интерфейс	Ethernet; CAN; USB
Количество интерфейсов	2
CAN — Количество интерфейсов	1
Ethernet — Количество интерфейсов	1
USB — Количество интерфейсов	1
CAN — Скорость передачи	20 kBit/s… 1 MBit/s
CAN — Протокол	CANopen; SAE J1939; свободный протокол
CAN — Профиль	CiA DS 301 Version 4; CiA DS 401 Version 1.4
CAN — Интерфейс	CAN Interface 2.0 A/B ISO 11898
Ethernet — Стандарт передачи	10Base-T; 100Base-TX
Ethernet — Скорость передачи	100 MBit/s
Ethernet — Протокол	TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP
Примечание к интерфейсам	OPC UA Micro Embedded Device Server
USB — Скорость передачи	< 480 MBit/s
USB — Версия	2.0
Условия эксплуатации
Температура окружающей среды [°C]	-30…65
Примечание к температуре окружающей среды	2000 m: -30…65 °C; 3000 m: -30…60 °C
Температура хранения [°C]	-30…85
Макс. допустимая относительная влажность [%]	90; (без конденсации)
Макс. высота над уровнем моря [m]	2000
Степень защиты	IP 65; IP 67; (для вставных разъемов с отдельно уплотненными жилами и вставных разъемов M12 или уплотнительных колпачков: IP 67)
Степень загрязнения	2
Механические данные
Вес [g]	1040,5
Корпус	Прямоугольный
Способ монтажа	панель/ surf.
Размеры [mm]	114,1 x 175,6 x 41
Материал	алюмин. литьё под давлением с порошковым покрытием; Дисплей: стекло anti-reflective and hardened
Информация о сроке службы	Кнопки / светодиод: 1000000 Betätigungen; Клавишный переключатель с кнопкой: 1000000 Betätigungen; Срок службы светодиода дисплея:> 50000 h
Дисплеи / Элементы управления
Дисплей Состояние — Светодиод	1 светодиод, RGB
Элементы управления	4 Элементы управления; 1 Клавишный переключатель с кнопкой
Разрешение дисплея	800 x 480
Тип дисплея	Цветной дисплей
Размер дисплея	5″
Соотношение сторон экрана	16:10
Фоновая подсветка дисплея	светодиод
Глубина цвета	24 Bit
Яркость [cd/m²]	< 1000; (регулируемый: 0...100 %; Ширина шага: 1 %)
Контрастность	1000:1
Аппаратное обеспечение
Процессор	ARM Dual Core 64 Bit 800 MHz
Рабочая память	1 GByte RAM
Массовая память	2 GByte Flash
Память данных	Часы реального времени да; UTC, буферный аккумулятор
Электрическое подключение — AMP разъём
82	n.c.
83	n.c.
84	CAN0_L
85	CAN1_L
86	n.c.
87	n.c.
88	n.c.
89	SERVICE1
90	n.c.
91	n.c.
92	CAN0_H
93	CAN1_H
94	n.c.
95	n.c.
96	n.c.
97	SERVICE0
98	n.c.
99	n.c.
100	n.c.
101	n.c.
102	n.c.
103	n.c.
104	AUDIO_OUT_R
105	AUDIO_OUT_L
106	n.c.
107	n.c.
108	n.c.
109	n.c.
110	n.c.
111	n.c.
112	AUDIO_OUT_R+
113	AUDIO_OUT_L+
114	VBB0
115	n.c.
116	n.c.
117	n.c.
118	n.c.
119	VBB15
120	GND
121	VBB30
Электрическое подключение — ETH0
Разъем	M12; кодировка: D
1	TxD+
2	RxD+
3	TxD-
4	RxD- Экран (подсоединен к корпусу)
Электрическое подключение — USB0
Разъем	M12; кодировка: B
1	+ 5 V DC
2	— Data
3	+ Data
4	ID
5	GND Экран (подсоединен к корпусу)
