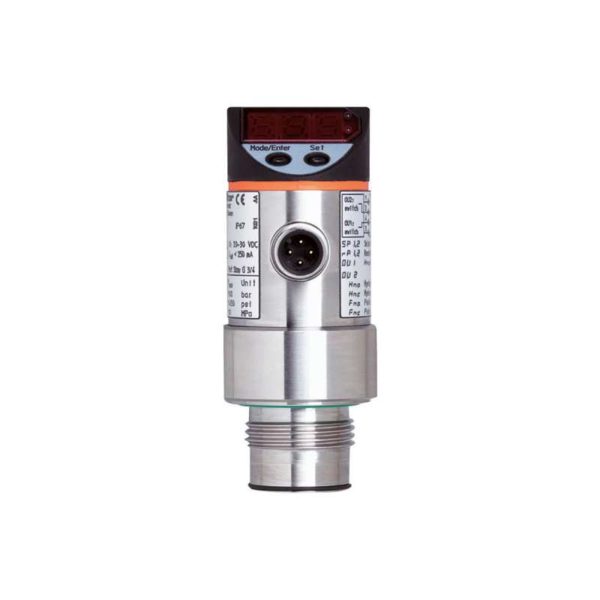

Датчик давления для установки заподлицо PF2956

Общее описание

Покупая Датчик давления для установки заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления для установки заподлицо IFM PF2956 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PF2956 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса.
Для заказа данной позиции достаточно указать название модели PF2956 и артикул PF-2,5-REB34-MFRKG/US/ /P

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Диапазон измерения	-0,13…2,5 bar -130…2500 mbar -1,8…36,3 psi -13…250 kPa
Подключение к процессу	резьбовое соединение G 3/4 внешняя резьба
Приложение
Особенности	позолоченные контакты
Применение	пищевая и питьевая промышленность
Установка	Поворотный корпус 350°
Среда	Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды
Температура измеряемой среды [°C]	-25…80
Мин. разрывное давление	50 bar 725 psi 5000 kPa
Предел прочности по давлению	20 bar 290 psi 2000 kPa
Тип давления	относительное давление
Отсутствует застойная зона	да
Электронные данные
Рабочее напряжение [V]	20…30 DC
Потребление тока [mA]	< 60
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	0,2
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Частота переключения DC [Hz]	< 170
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, (масштабируемый 1:4)
Наиб.нагрузка [Ω]	(Ub — 10 V) / 20 mA
Аналоговый выход по напряжению [V]	0…10, (масштабируемый 1:4)
Мин. сопротивление нагрузки [Ω]	2000
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	-0,13…2,5 bar -130…2500 mbar -1,8…36,3 psi -13…250 kPa
Точка срабатывания SP	-0,11…2,5 bar -1,6…36,3 psi -11…250 kPa
Точка сброса rP	-0,12…2,49 bar -1,7…36,2 psi -12…249 kPa
Aналоговая пусковая точка	-0,13…1,88 bar -1,8…27,2 psi -13…188 kPa
Aналоговая конечная точка	0,5…2,5 bar 7,3…36,3 psi 50…250 kPa
С шагом в	0,01 bar 0,1 psi 1 kPa
Заводская настройка	SP1 = 0,63 bar rP1 = 0,58 bar ASP = 0,00 bar AEP = 2,50 bar
Точность/ погрешность
Повторяемость [% диапазона]	< ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]	< ± 0,6, (Turn down 1:1 , линейность, вкл. гистерезис и повторяемость , настройка порогового значения в соответствии с DIN EN IEC 62828-1)
Отклонение линейности [% диапазона]	< ± 0,5, (Turn down 1:1)
Отклонение гистерезиса [% диапазона]	< ± 0,1, (Turn down 1:1)
Долговременная стабильность [% диапазона]	< ± 0,1, (Turn down 1:1, за год)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	< ± 0,1, (0...80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	< ± 0,2, (0...80 °C)
Время реакции
Время отклика [ms]	< 3
Демпфирование коммутационного выхода dAP [s]	0…4
Демпфирование аналогового выхода dAA в шагах [s]	0 — 0,1 — 0,5 — 2
Макс. время реакции аналогового выхода [ms]	3
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход / выход по напряжению , Демпфирование, адаптация изображенных значений, дисплей можно вращать и отключить, Дисплей, Нулевая точка, диапазон
Условия эксплуатации
Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-40…100
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V
Ударопрочность	DIN IEC 68-2-27 50 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 20 г (10…2000 Hz)
MTTF [годы]	170
Механические данные
Вес [g]	308,5
Материал	нерж. сталь (1.4404 / 316L), PBT (полибутилентерефталат), PC, PEI, EPDM/X, FKM
Материалы корпуса в контакте с изм. средой	Керамика (99,9 % Al2 O3), нерж. сталь (1.4435 / 316L), характеристика поверхности: Ra < 0,4 / Rz 4, FKM, PTFE (тефлон)
Мин. кол-во циклов давления	100 миллионов
Подключение к процессу	резьбовое соединение G 3/4 внешняя резьба
Дисплеи / Элементы управления
Дисплей	Состояние выхода 2 x светодиод, красный Функции дисплея 7-сегментный светодиодный дисплей Измеренные значения 7-сегментный светодиодный дисплей
Дисплей	bar, psi, kPa
Примечания
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PF2956-01 — 19.11.2012 —
