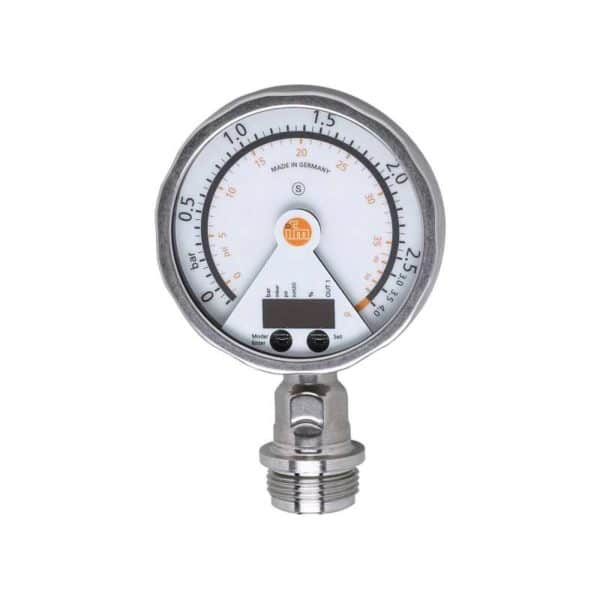

Датчик давления для установки заподлицо с аналоговым дисплеем PG2796

Общее описание

Покупая Датчик давления для установки заподлицо с аналоговым дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления для установки заподлицо с аналоговым дисплеем IFM PG2796 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PG2796 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Электронные манометры с аналоговым дисплеем.
Для заказа данной позиции достаточно указать название модели PG2796 и артикул PG-2,5-REA01-MFRKG/US/ /P

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Диапазон измерения	-0,124…2,5 bar -124…2500 mbar -1,8…36,27 psi
Подключение к процессу	резьбовое соединение G 1 внешняя резьба Aseptoflex Vario
Приложение
Особенности	позолоченные контакты
Применение	пищевая и питьевая промышленность, Безопасный манометр (S) на основе DIN EN 837-1
Среда	Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды
Температура измеряемой среды [°C]	-25…125, (145 max. 1h)
Мин. разрывное давление	50 bar 725 psi
Предел прочности по давлению	20 bar 290 psi
Тип давления	относительное давление
Отсутствует застойная зона	да
MAWP (для применения в соответствии с CRN) [bar]	20
Электронные данные
Рабочее напряжение [V]	18…32 DC
Потребление тока [mA]	< 70, (24 V)
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	6
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	1
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Частота переключения DC [Hz]	50
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, обратимый, (масштабируемый)
Наиб.нагрузка [Ω]	(Ub — 10 V) / 20 mA
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	-0,124…2,5 bar -124…2500 mbar -1,8…36,27 psi
Точка срабатывания SP	-0,12…4 bar -1,74…58,02 psi
Точка сброса rP	-0,124…3,996 bar -1,8…57,96 psi
Aналоговая пусковая точка	-0,124…3,37 bar -1,8…48,87 psi
Aналоговая конечная точка	0,5…4 bar 7,26…58,02 psi
С шагом в	0,002 bar 0,03 psi
Точность/ погрешность
Погрешность точки переключения [% диапазона]	< ± 0,2, (Turn down 1:1)
Повторяемость [% диапазона]	< ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]	< ± 0,2, (Turn down 1:1 , линейность, вкл. гистерезис и повторяемость , настройка порогового значения в соответствии с DIN EN IEC 62828-1)
Отклонение линейности [% диапазона]	< ± 0,15, (Turn down 1:1)
Отклонение гистерезиса [% диапазона]	< ± 0,15, (Turn down 1:1)
Долговременная стабильность [% диапазона]	< ± 0,1, (Turn down 1:1, за год)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	< ± 0,05, (0...70 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	< ± 0,15, (0...70 °C)
Время реакции
Время отклика [ms]	< 10
Демпфирование коммутационного выхода dAP [s]	0,01…30
Демпфирование аналогового выхода dAA [s]	0,01…30
Время нарастания переходной характеристики аналогового выхода [ms]	25
Условия эксплуатации
Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-40…100
Степень защиты	IP 67, IP 69K
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5/1 kV EN 61000-4-6 ВЧ проводимость 10 V
Ударопрочность	DIN IEC 68-2-27 50 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 20 г (10…2000 Hz)
MTTF [годы]	100
Примечание к разрешению	заводской сертификат можно скачать на www.factory-certificate.ifm
Механические данные
Вес [g]	555
Материал	нерж. сталь (1.4404 / 316L), PA (полиамид), FKM, PTFE (тефлон), стекло: ламинированное безопасное стекло 4 mm
Материалы корпуса в контакте с изм. средой	Керамика (99,9 % Al2 O3), нерж. сталь (1.4435 / 316L), характеристика поверхности: Ra < 0,4 / Rz 4, PTFE (тефлон)
Мин. кол-во циклов давления	100 миллионов
Подключение к процессу	резьбовое соединение G 1 внешняя резьба Aseptoflex Vario
Дисплеи / Элементы управления
Дисплей	Дисплей 2 x светодиод, зелёный Состояние выхода светодиод, жёлтый Точки переключения Светодиодное кольцо, красный Функции дисплея буквенно-цифровой дисплей, красный 4-значный Измеренные значения Аналоговый дисплей, 0…350° поворотный, при отключении прибора стрелка становится невидимой Измеренные значения буквенно-цифровой дисплей, красный 4-значный
Со шкалой	да
Расширенный диапазон изображения (макс.)	4 bar 58,02 psi
Примечания
Примечания	Отклонение от характеристики в расширенном диапазоне дисплея: 1,5 % диапазона точность точки переключения в расширенном диапазоне показаний: 1,5 % от диапазона
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PG2796-00 — 11.07.2016 —
