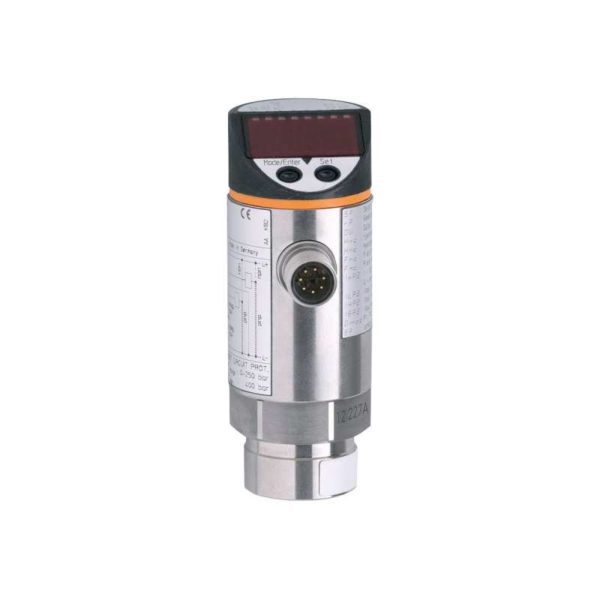

Датчик давления с аналоговым входом PNI024

Общее описание

Покупая Датчик давления с аналоговым входом IFM, вы выбираете качественный и проверенный продукт. Датчик давления с аналоговым входом IFM PNI024 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PNI024 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики давления для контроля фильтра, Датчики процесса.
Для заказа данной позиции достаточно указать название модели PNI024 и артикул PNI010-RBR14-QFRKG/US/ /V

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал
Диапазон измерения [bar]	0…10
Подключение к процессу	резьбовое соединение G 1/4 внутренняя резьба
Приложение
Особенности	позолоченные контакты
Применение	для общепромышленного применения
Среда	Жидкие или газообразные среды
Температура измеряемой среды [°C]	-25…80
Мин. разрывное давление [bar]	150
Предел прочности по давлению [bar]	50
Тип давления	относительное давление
Электронные данные
Рабочее напряжение [V]	18…30 DC
Потребление тока [mA]	< 90
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	0,2
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2
Входы
Аналоговый вход (ток) [mA]	0…20
Наиб.нагрузка [Ω]	300
Аналоговый вход (напряжение) [V]	0…10
Мин. сопротивление нагрузки [Ω]	90000
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Частота переключения DC [Hz]	< 170
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения [bar]	0…10
Точка срабатывания SP [bar]	-2,46…10
Примечание к точке установки SP	дифференциальное давление
Точка сброса rP [bar]	-2,5…9,96
Примечание к точке установки SP	дифференциальное давление
С шагом в [bar]	0,02
Точность/ погрешность
Отклонение от характеристики [% от конечного значения]	< ± 0,6
Температурный дрейф на каждые 10 К	< ± 0,3
Отклонение от характеристики аналогового входа	< ± 0,3
Температурный дрейф аналогового входа на 10 K	< ± 0,1
Температурный дрейф аналогового входа [°C]	0…80
Время реакции
Время отклика [ms]	< 3
Программируемое время задержки dS, dr [s]	0, 0,1…50
Демпфирование коммутационного выхода dAP [s]	0…4
Программное обеспечение / Программирование
Настройка точки переключения	Кнопка для программирования
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый вход/вход по напряжению, Демпфирование, адаптация изображенных значений, дисплей можно вращать и отключить, Дисплей
Условия эксплуатации
Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-40…100
Степень защиты	IP 65
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V
Ударопрочность	DIN IEC 68-2-27 50 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 20 г (10…2000 Hz)
MTTF [годы]	152
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	289
Материал	нерж. сталь (1.4305/303), PBT (полибутилентерефталат), PC, PA (полиамид), FKM
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4305/303), керамика, FKM
Мин. кол-во циклов давления	100 миллионов
Подключение к процессу	резьбовое соединение G 1/4 внутренняя резьба
Встроенный ограничитель	нет (можно модифицировать)
Дисплеи / Элементы управления
Дисплей	Дисплей 3 x светодиод, зелёный Режим отображения 3 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Функции дисплея буквенно-цифровой дисплей, 4-значный Измеренные значения буквенно-цифровой дисплей, 4-значный
Дисплей	bar, psi, MPa
Примечания
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PNI024-01 — 21.11.2012 —
