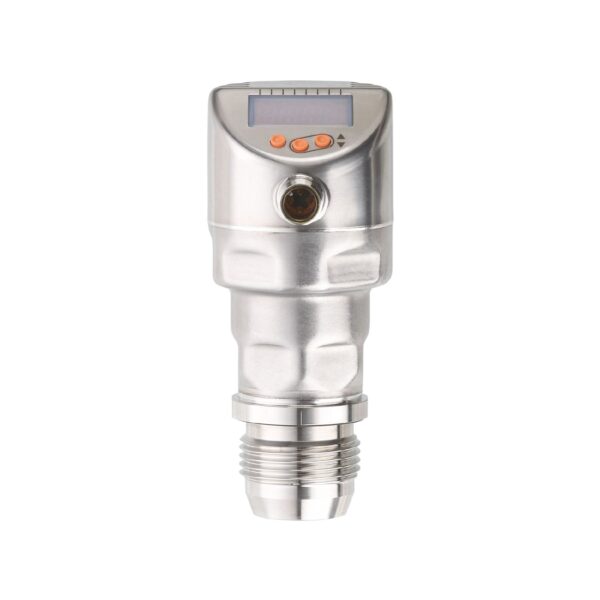

Датчик давления с дисплеем и установкой заподлицо PI1602

Общее описание

Покупая Датчик давления с дисплеем и установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем и установкой заподлицо IFM PI1602 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PI1602 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Цельнометаллический с дисплеем.
Для заказа данной позиции достаточно указать название модели PI1602 и артикул PI-100-REA01-MFRKG/US/ /P

• Описание

Описание

Общие характеристики
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения	-1…100 bar; -14,6…1450 psi; -0,1…10 MPa
Подключение к процессу	резьбовое соединение G 1 внешняя резьба уплотняющий конус
Особенности	позолоченные контакты
Применение	установка заподлицо для пищевой и питьевой промышленности
Среда	Вязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды
Температура измеряемой среды [°C]	-25…125; (150 max. 1h)
Мин. разрывное давление	650 bar; 9425 psi; 65 MPa
Предел прочности по давлению	200 bar; 2900 psi; 20 MPa
Устойчивость к вакууму	-1000 mbar; -0,1 MPa
Тип давления	относительное давление; вакуум
Отсутствует застойная зона	да
Электронные данные
Мин. сопротивление изоляции [MΩ]	100; (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Встроенный «Watchdog»	да
2-проводный рабочее напряжение [V]	20…30 DC
2-проводный потребление тока [mA]	3,6…21,5
2-проводный время задержки включения [s]	< 1
3-проводный рабочее напряжение [V]	18…30 DC
3-проводный потребление тока [mA]	5…45; (430 bei max. Laststrom)
3-проводный время задержки включения [s]	< 0,5
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, обратимый; (масштабируемый)
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
2-проводный наиб. нагрузка [Ω]	300
3-проводный макс. падение напряжения коммутационного выхода [V] DC	2
3-проводный постоянный ток нагрузки коммутационного выхода [mA] DC	100
Частота переключения DC [Hz]	125
Наиб. нагрузка [Ω]	(Ub — 10 V) / 20 mA
Диапазон измерения/настройки
Диапазон измерения	-1…100 bar; -14,6…1450 psi; -0,1…10 MPa
Точка срабатывания SP	-0,9…100 bar; -12…1450 psi; -0,09…10 MPa
Точка сброса rP	-1…99,9 bar; -15…1448 psi; -0,1…9,99 MPa
Аналоговая пусковая точка	-1…80 bar; -15…1160 psi; -0,1…8 MPa
Аналоговая конечная точка	19…100 bar; 276…1450 psi; 0,1…10 MPa
Мин. разница между SP и rP	0,5 bar; 10 psi; 0,05 MPa
Шаг	0,1 bar; 1 psi; 0,01 MPa
Заводская настройка	SP1 = 25 bar; rP1 = 23 bar; SP2 = 75 bar; rP2 = 73 bar; ASP = 0,00 bar; AEP = 100 bar; dAP = 0,06 s; dAA = 0,06 s
Контроль температуры
Диапазон измерения	-25…150 °C; -13…302 °F
Погрешность точки переключения [% диапазона]	< ± 0,5; (DIN EN IEC 62828-1; Turn down 1:1)
Повторяемость [% диапазона]	< ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1)
Отклонение от характеристики [% диапазона]	< ± 0,5; (DIN IEC EN 62828-1 вкл. ошибку нулевой точки и интервала погрешности, нелинейность, гистерезис; Turn down 1:1)
Отклонение линейности [% диапазона]	< ± 0,15; (Turn down 1:1)
Отклонение гистерезиса [% диапазона]	< ± 0,15; (Turn down 1:1)
Долговременная стабильность [% диапазона]	< ± 0,1; (Turn down 1:1; за год)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	< ± 0,05; (-25...85 °C); < ± 0,15 (85...150 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	< ± 0,2 (-25...85 °C); < ± 0,3 (85...150 °C)
Точность [K]	± 2,5 + (0,08 x ( Umgebungstemperatur — Mediumtemperatur ))
Повторяемость [K]	± 0,2
Разрешение [K]	0,2
Время реакции
Значение процесса демпфирования dAP [s]	0…99,99
Демпфирование аналогового выхода dAA [s]	0…99,99
2-проводный время нарастания переходной характеристики аналогового выхода [ms]	30
3-проводный мин. время реакции коммутационного выхода (dAP) [ms]	3
3-проводный время нарастания переходной характеристики аналогового выхода [ms]	7
Динамика реакции срабатывания T05 / T09 [s]	< 35 / < 135; (DIN EN 60751 Вода ;> 0,9 m/s)
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт	SDCI IEC 61131-9
Профили Function class	0x4000 Identification and Diagnosis; 0x800A Measurement Data Channel (standard resolution)
SIO режим	да
Нужный тип порта	A
Миним. время рабочего цикла [ms]	5,6
IO-Link разрешение давления	0,005 bar; 0,0005 MPa
IO-Link разрешение температуры [K]	0,2
Рабочие данные IO-Link (циклические)	давление 32 бита; температура 32 бита; состоянием прибора 4 бита; бинарная информация о переключении 2 бита
IO-Link функции (ациклические)	специфичный для приложения тег; внутренняя температура; счетчик часов работы; счётчик циклов переключения; Счётчик пиков давления
Поддерживаемые DeviceID	default 1150
Условия эксплуатации
Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-40…100
Степень защиты	IP 67; IP 68; IP 69K
Механические данные
Вес [g]	395,1
Корпус	Цилиндрический
Размеры [mm]	Ø 50 / L = 116
Материал	нерж. сталь (1.4404 / 316L); FKM; PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA
Материалы корпуса в контакте с изм. средой	Керамика (99,9 % Al2 O3); нерж. сталь (1.4435 / 316L); характеристика поверхности: Ra < 0,4 / Rz 4; PTFE (тефлон)
Мин. кол-во циклов давления	100 миллионов
Момент затяжки [Nm]	20; (рекомендуемый момент затяжки В зависимости от смазки, уплотнения и оценки давления)
Подключение к процессу	резьбовое соединение G 1 внешняя резьба уплотняющий конус
Встроенный ограничитель	нет
Дисплеи / Элементы управления
Дисплей	Дисплей светодиод, зелёный
Состояние выхода	светодиод, жёлтый
Функции дисплея	буквенно-цифровой дисплей, 4-значный
Измеренные значения	буквенно-цифровой дисплей, 4-значный
Дисплей	bar; psi; MPa; % от диапазона
Электрическое подключение
Разъем	1 x M12; кодировка: A; Контакты: позолоченый
Соединение
1 2	2 — проводная схема подключения
2 3	3 — проводная схема подключения
OUT1	Коммутационный выход / IO-Link
OUT2	Коммутационный выход / Аналоговый выход
3	Подключение для параметризации IO-Link (P = соединение через IO-Link)
Цвета жил	BK = черный; BN = коричневый; BU = синий; WH = белый
