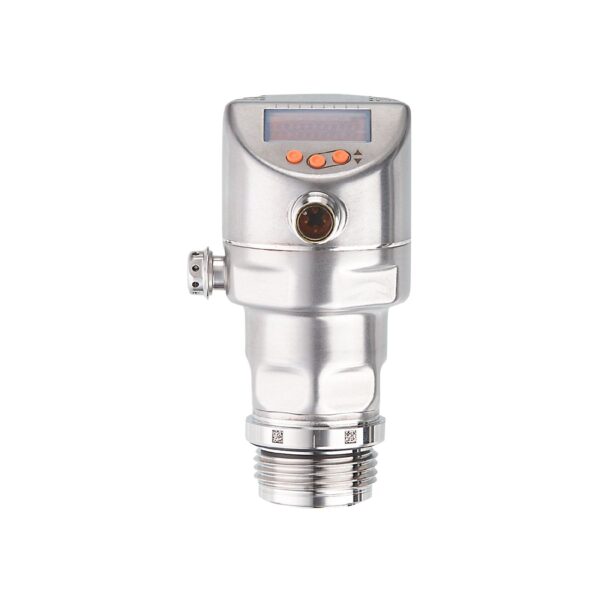

Датчик давления с дисплеем и установкой заподлицо PI1706

Общее описание

Покупая Датчик давления с дисплеем и установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем и установкой заподлицо IFM PI1706 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PI1706 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Цельнометаллический с дисплеем.
Для заказа данной позиции достаточно указать название модели PI1706 и артикул PI-2,5-REA01-MFRKG/US/ /P

• Описание

Описание

Общее описание
Модель	PI-2,5-REA01-MFRKG/US/ /P
Дисплей	1 буквенно-цифровой дисплей 4-значный
Светодиоды состояния	2
Кнопка	для программирования
Канавка для уплотнительного кольца	4
Внешняя резьба	G1 Aseptoflex Vario
Канавка с уплотнительным кольцом	DIN 3869-33
Характеристики
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения	-0,124…2,5 bar; -1,8…36,25 psi; -50…1004 inH2O; -12,4…250 kPa
Подключение к процессу	резьбовое соединение G 1 внешняя резьба Aseptoflex Vario
Особенности	позолоченные контакты
Применение	установка заподлицо для пищевой и питьевой промышленности
Среда	Вязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды
Температура измеряемой среды [°C]	-25…150
Мин. разрывное давление	50 bar; 725 psi; 5000 kPa
Предел прочности по давлению	20 bar; 290 psi; 2000 kPa
Устойчивость к вакууму	-1000 mbar; -0,1 MPa
Тип давления	относительное давление; вакуум
Отсутствует застойная зона	да
MAWP (для применения в соответствии с CRN) [bar]	2,5
Электронные данные
Мин. сопротивление изоляции [MΩ]	100; (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Встроенный «Watchdog»	да
2-проводный рабочее напряжение [V]	20…30 DC
2-проводный потребление тока [mA]	3,5…21,5
2-проводный время задержки включения питания [s]	< 1
3-проводный рабочее напряжение [V]	18…30 DC
3-проводный потребление тока [mA]	5…45; (430 bei max. Laststrom)
3-проводный время задержки включения питания [s]	< 0,5
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; IO-Link
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, обратимый; (масштабируемый)
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
2-проводный наиб. нагрузка [Ω]	300
3-проводный макс. падение напряжения коммутационного выхода [V] DC	2
3-проводный постоянный ток нагрузки коммутационного выхода [mA] DC	100
Частота переключения DC [Hz]	125
Наиб. нагрузка [Ω]	(Ub — 10 V) / 21,5 mA; 650 Ω (Ub = 24 V)
Диапазон измерения/настройки
Диапазон измерения	-0,124…2,5 bar; -1,8…36,25 psi; -50…1004 inH2O; -12,4…250 kPa
Точка срабатывания SP	-0,12…2,5 bar; -1,74…36,26 psi; -48…1004 inH2O; -12…250 kPa
Точка сброса rP	-0,124…2,496 bar; -1,8…36,2 psi; -50…1002 inH2O; -12,4…249,6 kPa
Аналоговая пусковая точка	-0,124…1,994 bar; -1,8…28,92 psi; -50…801 inH2O; -12,4…199,4 kPa
Аналоговая конечная точка	0,382…2,5 bar; 5,54…36,26 psi; 153…1004 inH2O; 38,2…250 kPa
Мин. разница между SP и rP	0,004 bar; 0,06 psi; 2 inH2O; 0,4 kPa
С шагом в	0,001 bar; 0,01 psi; 1 inH2O; 0,1 kPa
Заводская настройка	SP1 = 0,625 bar; rP1 = 0,575 bar; SP2 = 1,875 bar; rP2 = 1,825 bar; ASP = 0,00 bar; AEP = 2,50 bar; dAP = 2,00 s; dAA = 2,00 s
Контроль температуры
Диапазон измерения	-25…150 °C; -13…302 °F
Погрешность точки переключения [% диапазона]	< ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1)
Повторяемость [% диапазона]	< ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1)
Отклонение от характеристики [% диапазона]	< ± 0,2; (DIN IEC EN 62828-1 вкл. ошибку нулевой точки и интервала погрешности, нелинейность, гистерезис; Turn down 1:1)
Отклонение линейности [% диапазона]	< ± 0,15; (Turn down 1:1)
Отклонение гистерезиса [% диапазона]	< ± 0,15; (Turn down 1:1)
Долговременная стабильность [% диапазона]	< ± 0,1; (Turn down 1:1; за год)
Суммарное отклонение в диапазоне температур	-25…15 °C: Отклонение от характеристики ± 0,05 % от диапазона / 10 K 15…80 °C: Отклонение от характеристики 80…150 °C: Отклонение от характеристики ± 0,1 % от диапазона / 10 K
Точность [K]	± 2,5+ (0,08 x ( Umgebungstemperatur — Mediumtemperatur ))
Повторяемость [K]	± 0,2
Разрешение [K]	0,2
Время реакции
Значение процесса [s] демпфирования dAP	0…99,99
Демпфирование [s] аналогового выхода dAA	0…99,99
2-проводный время нарастания переходной характеристики аналогового выхода [ms]	30
3-проводный мин. время реакции коммутационного выхода (dAP) [ms]	3
3-проводный время нарастания переходной характеристики аналогового выхода [ms]	7
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт	SDCI IEC 61131-9
Профили	Common — I&D Identification and Diagnosis
Function	Measurement data, high resolution
SIO режим	да
Нужный тип порта	A
Миним.время рабочего цикла [ms]	5,6
IO-Link разрешение [bar]	0,0001
IO-Link разрешение [K]	0,2
Рабочие данные IO-Link (циклические)	давление 32; температура 32; состоянием прибора 4; бинарная информация о переключении 2
IO-Link функции (ациклические)	специфичный для приложения тег; внутренняя температура; счетчик часов работы; счётчик циклов переключения; Счётчик пиков давления
Поддерживаемые DeviceID	default 1154
Условия эксплуатации
Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-40…100
Степень защиты	IP 67; IP 68; IP 69K
Механические данные
Вес [g]	358,1
Корпус	Цилиндрический
Размеры [mm]	Ø 50 / L = 107
Материал	нерж. сталь (1.4404 / 316L); FKM; PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA
Материалы корпуса в контакте с изм. средой	Керамика (99,9 % Al2 O3); нерж. сталь (1.4435 / 316L); характеристика поверхности: Ra < 0,4 µm / Rz = 4 µm; PTFE (тефлон)
Мин. кол-во циклов давления	100 миллионов
Момент затяжки [Nm]	35
Подключение к процессу	резьбовое соединение G 1 внешняя резьба Aseptoflex Vario
Дисплеи / Элементы управления
Дисплей	Дисплей светодиод, зелёный
Состояние выхода	светодиод, жёлтый
Функции дисплея	буквенно-цифровой дисплей, 4-значный
Измеренные значения	буквенно-цифровой дисплей, 4-значный
Дисплей	bar; psi; kPa; inH2O
Соединение
1 2	проводная схема подключения
2 3	проводная схема подключения
OUT1	Коммутационный выход / IO-Link
OUT2	Коммутационный выход / Аналоговый выход
3	Подключение для параметризации IO-Link (P = соединение через IO-Link)
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил	BK = черный; BN = коричневый; BU = синий; WH = белый
