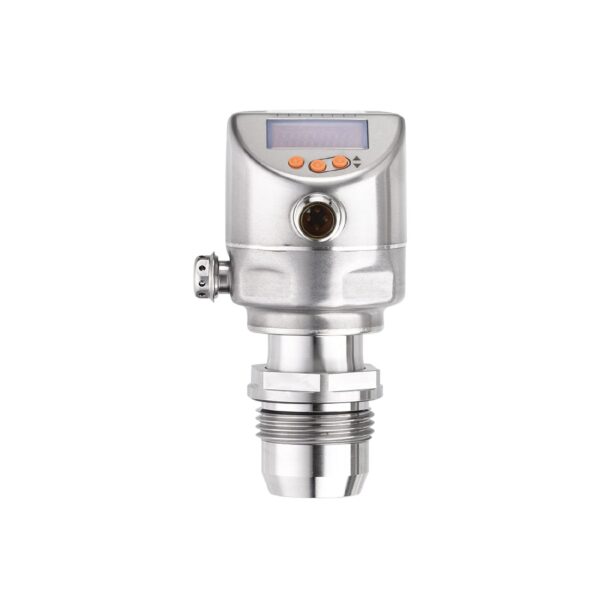

Датчик давления с дисплеем и установкой заподлицо PI1803

Общее описание

Покупая Датчик давления с дисплеем и установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем и установкой заподлицо IFM PI1803 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PI1803 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Цельнометаллический с дисплеем.
Для заказа данной позиции достаточно указать название модели PI1803 и артикул PI-025-REA01-MFRKG/US/ /P

• Описание

Описание

Общее описание
Модель	PI1803
Описание	Датчик давления с дисплеем и установкой заподлицо
Тип	PI-025-REA01-MFRKG/US/ /P
Дисплей	1 буквенно-цифровой дисплей 4-значный
Светодиоды состояния	2
Кнопка	Для программирования
Подключение к процессу	Резьбовое соединение G 1 внешняя резьба уплотняющий конус
Особенности уплотнения	Уплотняющий конус G1A на приборе подходит только для адаптеров с металлическим упором
Канавка	С уплотнительным кольцом
Внимание	Прибор можно устанавливать только в присоединение к процессу для уплотняющего конуса G1
Характеристики
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения	-1…25 bar; -14,5…362,5 psi; -0,1…2,5 MPa
Приложение	Установка заподлицо для пищевой и питьевой промышленности
Особенности	Позолоченные контакты
Среда	Вязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды
Температура измеряемой среды [°C]	-25…150
Мин. разрывное давление	350 bar; 5075 psi; 35 MPa
Предел прочности по давлению	100 bar; 1450 psi; 10 MPa
Устойчивость к вакууму	-1000 mbar; -0,1 MPa
Тип давления	Относительное давление; вакуум
Отсутствует застойная зона	Да
MAWP (для применения в соответствии с CRN) [bar]	64
Электронные данные
Мин. сопротивление изоляции [MΩ]	100; (500 V DC)
Класс защиты	III
Защита от переполюсовки	Да
Встроенный «Watchdog»	Да
2-проводный рабочее напряжение [V]	20…30 DC
2-проводный потребление тока [mA]	3,5…21,5
2-проводный время задержки включения [s]	< 1
3-проводный рабочее напряжение [V]	18…30 DC
3-проводный потребление тока [mA]	5…45; (430 bei max. Laststrom)
3-проводный время задержки включения [s]	< 0,5
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Общее количество выходов	2
Выходной сигнал	Коммутационный сигнал; аналоговый сигнал; IO-Link
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	Нормально открытый / нормально закрытый; (параметризуемый)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, обратимый; (масштабируемый)
Защита от короткого замыкания	Да
Тип защиты от короткого замыкания	Тактовый
Защита от перегрузок по току	Да
2-проводный наиб. нагрузка [Ω]	300
3-проводный макс. падение напряжения коммутационного выхода [V] DC	2
Постоянный ток нагрузки коммутационного выхода [mA] DC	100
Частота переключения DC [Hz]	125
Наиб. нагрузка [Ω]	(Ub — 10 V) / 21,5 mA; 650 Ω (Ub = 24 V)
Диапазон измерения/настройки
Диапазон измерения	-1…25 bar; -14,5…362,5 psi; -0,1…2,5 MPa
Точка срабатывания SP	-0,96…25 bar; -14…362,6 psi; -0,096…2,5 MPa
Точка сброса rP	-1…24,96 bar; -14,5…362,1 psi; -0,1…2,496 MPa
Аналоговая пусковая точка	-1…20 bar; -14,5…290,1 psi; -0,1…2 MPa
Аналоговая конечная точка	4…25 bar; 58…362,6 psi; 0,4…2,5 MPa
Мин. разница между SP и rP	0,04 bar; 0,6 psi; 0,004 MPa
Шаг	0,01 bar; 0,1 psi; 0,001 MPa
Заводская настройка	SP1 = 6,25 bar; rP1 = 5,75 bar; SP2 = 18,75 bar; rP2 = 18,25 bar; ASP = 0,00 bar; AEP = 25,00 bar; dAP = 0,06 s; dAA = 0,06 s
Контроль температуры
Диапазон измерения	-25…150 °C; -13…302 °F
Погрешность точки переключения [% диапазона]	< ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1)
Повторяемость [% диапазона]	< ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1)
Отклонение от характеристики [% диапазона]	< ± 0,2; (DIN IEC EN 62828-1 вкл. ошибку нулевой точки и интервала погрешности, нелинейность, гистерезис; Turn down 1:1)
Отклонение линейности [% диапазона]	< ± 0,15; (Turn down 1:1)
Отклонение гистерезиса [% диапазона]	< ± 0,15; (Turn down 1:1)
Долговременная стабильность [% диапазона]	< ± 0,1; (Turn down 1:1; за год)
Суммарное отклонение в диапазоне температур	-25…15 °C: Отклонение от характеристики ± 0,05 % от диапазона / 10 K; 15…80 °C: Отклонение от характеристики; 80…150 °C: Отклонение от характеристики ± 0,1 % от диапазона / 10 K
Точность [K]	± 2,5+ (0,08 x ( Umgebungstemperatur — Mediumtemperatur ))
Повторяемость [K]	± 0,2
Разрешение [K]	0,2
Время реакции
Значение процесса [s] демпфирования dAP	0…99,99
Демпфирование [s] аналогового выхода dAA	0…99,99
2-проводный время нарастания переходной характеристики аналогового выхода [ms]	30
3-проводный мин. время реакции коммутационного выхода (dAP) [ms]	3
3-проводный время нарастания переходной характеристики аналогового выхода [ms]	7
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт	SDCI IEC 61131-9
Профили	Common — I&D Identification and Diagnosis
Функция	Measurement data, high resolution
SIO режим	Да
Нужный тип порта	A
Миним. время рабочего цикла [ms]	5,6
IO-Link разрешение давления [bar]	0,001
IO-Link разрешение температуры [K]	0,2
Рабочие данные IO-Link (циклические) длина бита	Давление 32; Температура 32; Состояние прибора 4; Бинарная информация о переключении 2
IO-Link функции (ациклические)	Специфичный для приложения тег; внутренняя температура; счетчик часов работы; счётчик циклов переключения; Счётчик пиков давления
Поддерживаемые DeviceID	default 1157
Условия эксплуатации
Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-40…100
Степень защиты	IP 67; IP 68; IP 69K
Надежность
MTTF [годы]	214
Примечание к разрешению	Заводской сертификат можно скачать на www.factory-certificate.ifm
Сертификат UL Регистрационный номер	UL J036
Номер файла UL	E174189
Механические данные
Вес [g]	385
Корпус	Цилиндрический
Размеры [mm]	Ø 50 / L = 106
Материал	Нерж. сталь (1.4404 / 316L); FKM; PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA
Материалы корпуса в контакте с изм. средой	Керамика (99,9 % Al2O3); нерж. сталь (1.4435 / 316L); характеристика поверхности: Ra < 0,4 µm / Rz = 4 µm; PTFE (тефлон)
Мин. кол-во циклов давления	100 миллионов
Момент затяжки [Nm]	20
Дисплеи / Элементы управления
Дисплей	Светодиод, зелёный
Состояние выхода	Светодиод, жёлтый
Функции дисплея	Буквенно-цифровой дисплей, 4-значный
Измеренные значения	Буквенно-цифровой дисплей, 4-значный
Дисплей	bar; psi; MPa
Соединение
1 2	2-проводная схема подключения
2 3	3-проводная схема подключения
OUT1	Коммутационный выход / IO-Link
OUT2	Коммутационный выход / Аналоговый выход
3	Подключение для параметризации IO-Link (P = соединение через IO-Link)
Цвета жил	BK = черный; BN = коричневый; BU = синий; WH = белый
