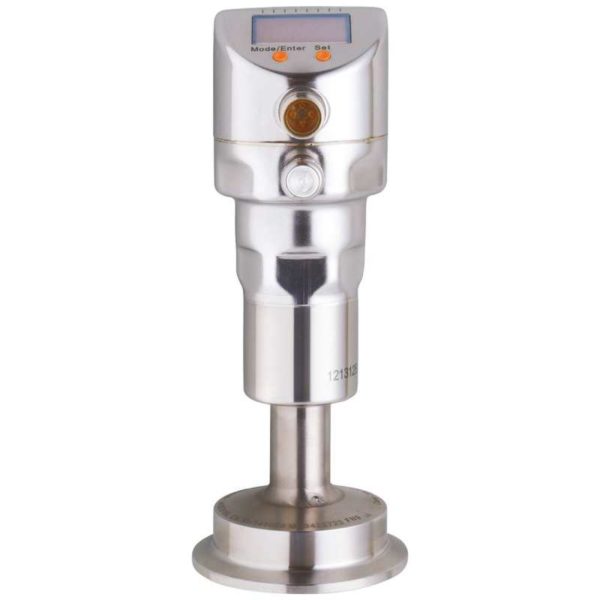

Датчик давления с дисплеем и установкой заподлицо PI2305

Общее описание

Покупая Датчик давления с дисплеем и установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем и установкой заподлицо IFM PI2305 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PI2305 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Высокотемпературные, Датчики давления, Датчики процесса.
Для заказа данной позиции достаточно указать название модели PI2305 и артикул PI-004-REZ02-MFRKG/US/ /P

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)
Диапазон измерения	-1…4 bar -14,5…58 psi -100…400 kPa
Подключение к процессу	Clamp DN50 (2′) DIN 32676 (ISO 2852)
Приложение
Особенности	позолоченные контакты
Применение	пищевая и питьевая промышленность
Среда	Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды
Температура измеряемой среды [°C]	-25…200
Мин. разрывное давление	50 bar 725 psi 5000 kPa
Предел прочности по давлению	30 bar 435 psi 3000 kPa
Тип давления	относительное давление, вакуум
Электронные данные
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Встроенный ‘Watchdog’	да
2-проводный
Рабочее напряжение [V]	20…32 DC
Потребление тока [mA]	3,6…21
Время задержки включения питания [s]	1
3-проводный
Рабочее напряжение [V]	18…32 DC
Потребление тока [mA]	< 45
Время задержки включения питания [s]	0,5
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, обратимый, (масштабируемый)
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
2-проводный
Наиб.нагрузка [Ω]	300
3-проводный
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Частота переключения DC [Hz]	125
Наиб.нагрузка [Ω]	(Ub — 10 V) / 20 mA
Диапазон измерения/настройки
Диапазон измерения	-1…4 bar -14,5…58 psi -100…400 kPa
Точка срабатывания SP	-0,99…4 bar -14,35…58 psi -99…400 kPa
Точка сброса rP	-1…3,99 bar -14,5…57,85 psi -100…399 kPa
Aналоговая пусковая точка	-1…3 bar -14,5…43,5 psi -100…300 kPa
Aналоговая конечная точка	0…4 bar 0…58 psi 0…400 kPa
С шагом в	0,005 bar 0,05 psi 0,5 kPa
Заводская настройка	SP1 = 1,000 bar rP1 = 0,920 bar SP2 = 3,000 bar rP2 = 2,920 bar ASP = 0,000 bar AEP = 4,000 bar
Точность/ погрешность
Погрешность точки переключения [% диапазона]	< ± 0,2, (Turn down 1:1)
Повторяемость [% диапазона]	< ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]	< ± 0,2, (Turn down 1:1 , линейность, вкл. гистерезис и повторяемость , настройка порогового значения в соответствии с DIN EN IEC 62828-1)
Отклонение линейности [% диапазона]	< ± 0,15, (Turn down 1:1)
Отклонение гистерезиса [% диапазона]	< ± 0,15, (Turn down 1:1)
Долговременная стабильность [% диапазона]	< ± 0,1, (Turn down 1:1, за год)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	< ± 0,2, (0...200 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	< ± 0,15, (0...200 °C)
Время реакции
Демпфирование коммутационного выхода dAP [s]	0…30
Демпфирование аналогового выхода dAA [s]	0,01…99,99
2-проводный
Время нарастания переходной характеристики аналогового выхода [ms]	45
3-проводный
Мин. время реакции коммутационного выхода (dAP) [ms]	3
Время нарастания переходной характеристики аналогового выхода [ms]	7
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.0
Стандарт SDCI	IO-Link Communication Specification, Version 1.0, January 2009, Ordner No: 10.002
Профили	нет
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	1
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	2,3
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 104
Условия эксплуатации
Температура окружающей среды [°C]	-25…80
Примечание к температуре окружающей среды	Температура измеряемой среды: ≤ 160 °C
Температура окружающей среды [°C]	-25…65
Примечание к температуре окружающей среды	Температура измеряемой среды: ≤ 200 °C
Температура хранения [°C]	-25…100
Степень защиты	IP 67, IP 68, IP 69K
Испытания / одобрения
ЭMC	DIN EN 61000-6-2 DIN EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27 50 г (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 г (10…2000 Hz)
MTTF [годы]	149
Примечание к разрешению	Вкл. бесплатный сертификат калибровки по 6 точкам.
Механические данные
Вес [g]	1050
Материал	нерж. сталь (1.4404 / 316L), нерж. сталь (1.4435 / 316L), PBT (полибутилентерефталат), PEI, PFA
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4435 / 316L)
Мин. кол-во циклов давления	10 миллионов
Подключение к процессу	Clamp DN50 (2′) DIN 32676 (ISO 2852)
Характеристика поверхности Ra/Rz частей в контакте со средой	< 0,38 / -
Жидкий наполнитель для переноса давления	NEOBEE (пищевая промышленность, FDA сертификат)
Диаметр диафрагмы [mm]	47,5
Дисплеи / Элементы управления
Дисплей	Дисплей светодиод, зелёный Состояние выхода светодиод, жёлтый Функции дисплея буквенно-цифровой дисплей, 4-значный Измеренные значения буквенно-цифровой дисплей, 4-значный
Дисплей	bar, psi, kPa, % от диапазона
Примечания
Упаковочная величина	1 шт.
электрическое подключение
	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PI2305-02 — 29.04.2019 —
