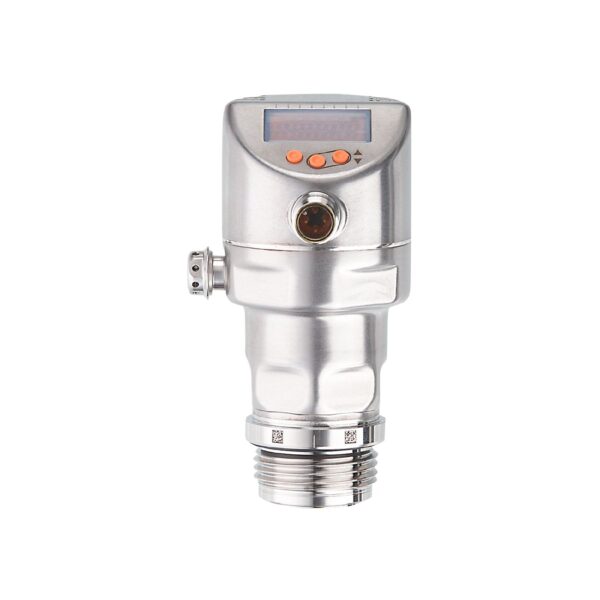

Датчик давления с дисплеем и установкой заподлицо PY1718

Общее описание

Покупая Датчик давления с дисплеем и установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем и установкой заподлицо IFM PY1718 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PY1718 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления.
Для заказа данной позиции достаточно указать название модели PY1718 и артикул PI-,40BREA01-MFRKG/US/      /P

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения	-50…400 mbar; -20…160,6 inH2O; -5…40 kPa
Подключение к процессу	резьбовое соединение G 1 внешняя резьба Aseptoflex Vario
Особенности	позолоченные контакты
Применение	установка заподлицо для пищевой и питьевой промышленности
Среда	Вязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды
Температура измеряемой среды [°C]	-25…150
Мин. разрывное давление	30000 mbar; 12044 inH2O; 3000 kPa
Предел прочности по давлению	8000 mbar; 3200 inH2O; 800 kPa
Устойчивость к вакууму	-1000 mbar; -0,1 MPa
Тип давления	относительное давление; вакуум
Отсутствует застойная зона	да
MAWP (для применения в соответствии с CRN) [bar]	8
Электронные данные
Мин. сопротивление изоляции [MΩ]	100; (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Встроенный «Watchdog»	да
2-проводный рабочее напряжение [V]	20…30 DC
2-проводный потребление тока [mA]	3,5…21,5
2-проводный время задержки включения [s]	< 1
3-проводный рабочее напряжение [V]	18…30 DC
3-проводный потребление тока [mA]	5…45; (430 bei max. Laststrom)
3-проводный время задержки включения [s]	< 0,5
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; IO-Link
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, обратимый; (масштабируемый)
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
2-проводный Наиб.нагрузка [Ω]	300
3-проводный Макс. падение напряжения коммутационного выхода [V]	2 DC
3-проводный Постоянный ток нагрузки коммутационного выхода [mA]	100 DC
3-проводный Частота переключения DC [Hz]	125
3-проводный Наиб.нагрузка [Ω]	(Ub — 10 V) / 21,5 mA; 650 Ω (Ub = 24 V)
Диапазон измерения/настройки
Диапазон измерения	-50…400 mbar; -20…160,6 inH2O; -5…40 kPa
Точка срабатывания SP	-49,4…400 mbar; -19,8…160,6 inH2O; -4,94…40 kPa
Точка сброса rP	-50…399,4 mbar; -20,1…160,3 inH2O; -5…39,94 kPa
Аналоговая пусковая точка	-50…320 mbar; -20,1…128,5 inH2O; -5…32 kPa
Аналоговая конечная точка	30…400 mbar; 12…160,6 inH2O; 3…40 kPa
Мин. разница между SP и rP	0,6 mbar; 0,3 inH2O; 0,06 kPa
С шагом в	0,1 mbar; 0,1 inH2O; 0,01 kPa
Заводская настройка	SP1 =100 mbar rP1 = 92 mbar; SP2 = 300 mbar rP2 = 292 mbar; ASP = 0,00 mbar AEP = 400 mbar; dAP = 0,06 s dAA = 0,06 s
Контроль температуры
Диапазон измерения	-25…150 °C; -13…302 °F
Точность [K]	± 2,5+ (0,08 x ( Umgebungstemperatur — Mediumtemperatur ))
Повторяемость [K]	± 0,2
Разрешение [K]	0,2
Точность/погрешность
Погрешность точки переключения	< ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1) [% диапазона]
Повторяемость [% диапазона]	< ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1)
Отклонение от характеристики	< ± 0,2; (DIN IEC EN 62828-1 вкл. ошибку нулевой точки и интервала погрешности, нелинейность, гистерезис; Turn down 1:1) [% диапазона]
Отклонение линейности [% диапазона]	< ± 0,15; (Turn down 1:1)
Zero-point stabilisation	IO-Link, Аналоговый выход 0,15; (see operating instructions zero-point behaviour) [% диапазона]
Дисплей, Коммутационный выход	0,2
Отклонение гистерезиса [% диапазона]	< ± 0,15; (Turn down 1:1)
Долговременная стабильность [% диапазона]	< ± 0,1; (Turn down 1:1; за год)
Суммарное отклонение в диапазоне температур	-25…15 °C Отклонение от характеристики ± 0,1 % of the span / 10 K; 15…80 °C Отклонение от характеристики; 80…150 °C Отклонение от характеристики ± 0,15 % of the span / 10 K
Время реакции
Значение процесса [s] демпфирования dAP	0…99,99
Демпфирование [s] аналогового выхода dAA	0…99,99
2-проводный Время нарастания [ms] переходной характеристики аналогового выхода	30
3-проводный Мин. время реакции [ms] коммутационного выхода (dAP)	3
3-проводный Время нарастания [ms] переходной характеристики аналогового выхода	7
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт	SDCI IEC 61131-9
Профили	Common — I&D Identification and Diagnosis
Function	Measurement data, standard resolution
SIO режим	да
Нужный тип порта	A
Миним.время рабочего цикла [ms]	5,6
IO-Link разрешение [mbar]	0,02 давления
IO-Link разрешение [K]	0,2 температуры
Рабочие данные IO-Link (циклические)	давление 32; температура 32; состоянием прибора 4; бинарная информация о переключении 2
IO-Link функции (ациклические)	специфичный для приложения тег; внутренняя температура; счетчик часов работы; счётчик циклов переключения; Счётчик пиков давления; диагностика измерительной ячейки
Поддерживаемые DeviceID	Режим работы ID прибора default 1940
Условия эксплуатации
Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-40…100
Степень защиты	IP 67; IP 68; IP 69K
Механические данные
Вес [g]	358,9
Корпус	Цилиндрический
Размеры [mm]	Ø 50 / L = 107
Материал	Корпус: нерж. сталь (1.4404 / 316L); Кнопки / светодиод: PBT (полибутилентерефталат); уплотнения: FKM; разъём M12: PEI; Дисплей: PFA; вентиляционная диафрагма: PTFE (тефлон)
Материалы корпуса в контакте с изм. средой	measuring cell: Керамика (99,9 % Al2 O3); Подключение к процессу: нерж. сталь (1.4435 / 316L) характеристика поверхности: Ra < 0,4 µm / Rz = 4 µm; Уплотнение: PTFE (тефлон)
Мин. кол-во циклов давления	100 миллионов
Момент затяжки [Nm]	35
Подключение к процессу	резьбовое соединение G 1 внешняя резьба Aseptoflex Vario
Дисплеи / Элементы управления
Дисплей	Дисплей светодиод, зелёный
Состояние выхода	светодиод, жёлтый
Функции дисплея	буквенно-цифровой дисплей, 4-значный
Измеренные значения	буквенно-цифровой дисплей, 4-значный
Дисплей	mbar; kPa; inH2O
Электрическое подключение
Разъем	1 x M12; кодировка: A; Контакты: позолоченый
2-проводный соединение	1 L+; 2 OUT2 AO
3-проводный соединение	1 L+; 2 OUT2 DO2 (NO/NC), AO; 3 L-; 4 MP1 DO1 (NO/NC), IO-Link
параметрирование	1 L+; 3 L-; 4 MP1 IO-Link
