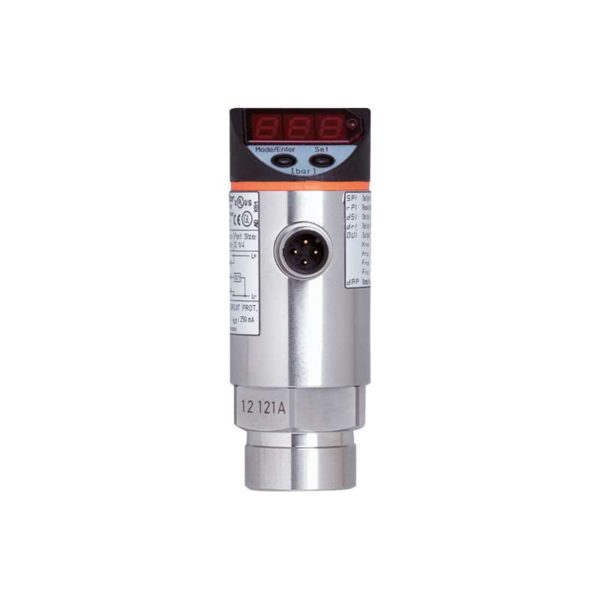

Датчик давления с дисплеем PE7002

Общее описание

Покупая Датчик давления с дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем IFM PE7002 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PE7002 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса.
Для заказа данной позиции достаточно указать название модели PE7002 и артикул PE-100-SDR14-QFRKG/US/ /E

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал, IO-Link, (конфигурируемый)
Диапазон измерения	0…100 bar 0…1450 psi 0…10 MPa
Подключение к процессу	резьбовое соединение G 1/4 внутренняя резьба
Приложение
Особенности	позолоченные контакты
Применение	для общепромышленного применения
Среда	Жидкие или газообразные среды
Условно подходит для	использование в газообразной среде при давлении> 25 бар только по запросу
Запрещается использовать для	масла
Температура измеряемой среды [°C]	-25…80
Мин. разрывное давление	650 bar 9400 psi 65 MPa
Предел прочности по давлению	300 bar 4350 psi 30 Mpa
Тип давления	относительное давление
Электронные данные
Рабочее напряжение [V]	18…36 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	< 50
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Защита от перенапряжения	да, (< 40 V)
Время задержки включения питания [s]	0,3
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, IO-Link, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Частота переключения DC [Hz]	< 170
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Диапазон измерения/настройки
Диапазон измерения	0…100 bar 0…1450 psi 0…10 MPa
Точка срабатывания SP	1…100 bar 20…1450 psi 0,1…10 MPa
Точка сброса rP	0,5…99,5 bar 10…1440 psi 0,05…9,95 MPa
С шагом в	0,5 bar 10 psi 0,05 MPa
Заводская настройка	SP1 = 25,0 bar rP1 = 23,0 bar SP2 = 75,0 bar rP2 = 73,0 bar
Точность/ погрешность
Погрешность точки переключения [% диапазона]	< ± 0,5
Повторяемость [% диапазона]	< ± 0,1, (при изменениях температуры < 10 K)
Отклонение от характеристики [% диапазона]	< ± 0,25 (BFSL) / < ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения)
Отклонение гистерезиса [% диапазона]	< ± 0,25
Долговременная стабильность [% диапазона]	< ± 0,05, (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	0,2, (-20…80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	0,2, (-20…80 °C)
Время реакции
Программируемое время задержки dS, dr [s]	0, 0,2…50
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, функция диагностики, логика переключения, задержка при включении/выключении, Демпфирование, Дисплей
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Профили	нет
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	1
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	2,3
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 309
Условия эксплуатации
Температура окружающей среды [°C]	-20…80
Температура хранения [°C]	-40…100
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 61000-6-2 EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27 50 г (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 г (10…2000 Hz)
MTTF [годы]	219
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	264
Материал	нерж. сталь (1.4301/304), нерж. сталь (1.4404 / 316L), PC, PBT (полибутилентерефталат), PEI, FKM, EPDM/X
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L), керамика, Уплотнение измерительной ячейки: EPDM
Мин. кол-во циклов давления	100 миллионов
Подключение к процессу	резьбовое соединение G 1/4 внутренняя резьба
Дисплеи / Элементы управления
Дисплей	Дисплей 3 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Функции дисплея буквенно-цифровой дисплей, 4-значный Измеренные значения буквенно-цифровой дисплей, 4-значный
Примечания
Рекомендации	Артикул снят с производства
Упаковочная величина	1 шт.
электрическое подключение
	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PE7002-01 — 30.10.2013 —
