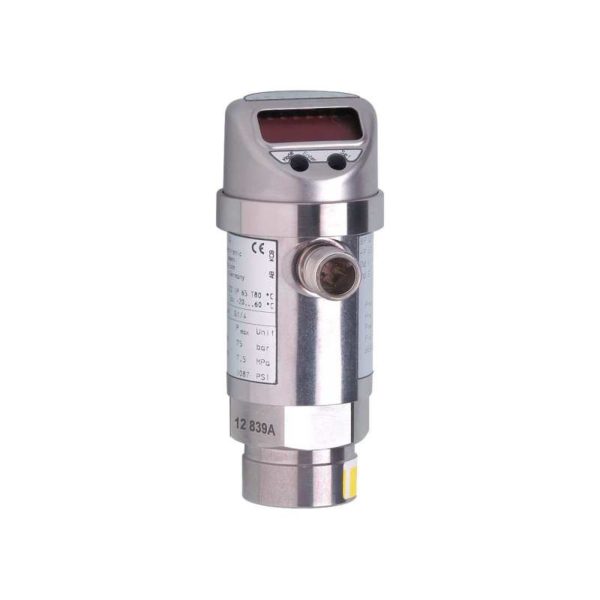

Датчик давления с дисплеем PN006A

Общее описание

Покупая Датчик давления с дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем IFM PN006A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PN006A - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Взрывозащищенные, Датчики давления, Датчики процесса.
Для заказа данной позиции достаточно указать название модели PN006A и артикул PN-2,5-RBR14-KFPKG/US/3D /V

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Диапазон измерения	0…2,5 bar 0…2500 mbar 0…36,3 psi 0…250 kPa
Подключение к процессу	резьбовое соединение G 1/4 внутренняя резьба
Приложение
Особенности	позолоченные контакты
Применение	для общепромышленного применения
Среда	Жидкие или газообразные среды
Температура измеряемой среды [°C]	-20…60
Мин. разрывное давление	50 bar 725 psi 5000 kPa
Предел прочности по давлению	20 bar 290 psi 2000 kPa
Тип давления	относительное давление
Электронные данные
Рабочее напряжение [V]	18…36 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	< 50
Класс защиты	III
Защита от переполюсовки	да
Защита от перенапряжения	да, (< 40 V)
Время задержки включения питания [s]	0,3
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Электрическое исполнение	PNP
Количество цифровых выходов	1
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Частота переключения DC [Hz]	< 170
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20
Наиб.нагрузка [Ω]	500
Аналоговый выход по напряжению [V]	0…10
Мин. сопротивление нагрузки [Ω]	2000
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Диапазон измерения/настройки
Диапазон измерения	0…2,5 bar 0…2500 mbar 0…36,3 psi 0…250 kPa
Точка срабатывания SP	0,02…2,5 bar 0,4…36,2 psi 2…250 kPa
Точка сброса rP	0,01…2,49 bar 0,2…36 psi 1…249 kPa
С шагом в	0,01 bar 0,2 psi 1 kPa
Заводская настройка	SP1 = 0,63 bar rP1 = 0,58 bar
Точность/ погрешность
Погрешность точки переключения [% диапазона]	< ± 0,5
Повторяемость [% диапазона]	< ± 0,1, (при изменениях температуры < 10 K)
Отклонение от характеристики [% диапазона]	< ± 0,25 (BFSL) / < ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения)
Отклонение гистерезиса [% диапазона]	< ± 0,25
Долговременная стабильность [% диапазона]	< ± 0,05, (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	0,2, (0…60 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	0,2, (0…60 °C)
Время реакции
Программируемое время задержки dS, dr [s]	0, 0,2…50
Макс. время реакции аналогового выхода [ms]	3
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка при включении/выключении, Демпфирование, Дисплей, токовый выход / выход по напряжению
Условия эксплуатации
Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-40…100
Степень защиты	IP 65
Испытания / одобрения
Маркировка АТЕХ	II 3D Ex tc IIIC T80°C Dc X
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5/1 kV EN 61000-4-6 ВЧ проводимость 10 V
Ударопрочность	DIN IEC 68-2-27 50 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 20 г (10…2000 Hz)
MTTF [годы]	213
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	303,5
Материал	нерж. сталь (1.4301/304), нерж. сталь (1.4404 / 316L), PC, PBT (полибутилентерефталат), PEI, FKM, PTFE (тефлон)
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4305/303), керамика, FKM
Мин. кол-во циклов давления	100 миллионов
Подключение к процессу	резьбовое соединение G 1/4 внутренняя резьба
Встроенный ограничитель	нет (можно модифицировать)
Дисплеи / Элементы управления
Дисплей	Дисплей 3 x светодиод, зелёный Состояние выхода светодиод, жёлтый Функции дисплея буквенно-цифровой дисплей, 4-значный Измеренные значения буквенно-цифровой дисплей, 4-значный
Примечания
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — PN006A — 31.10.2012 —
