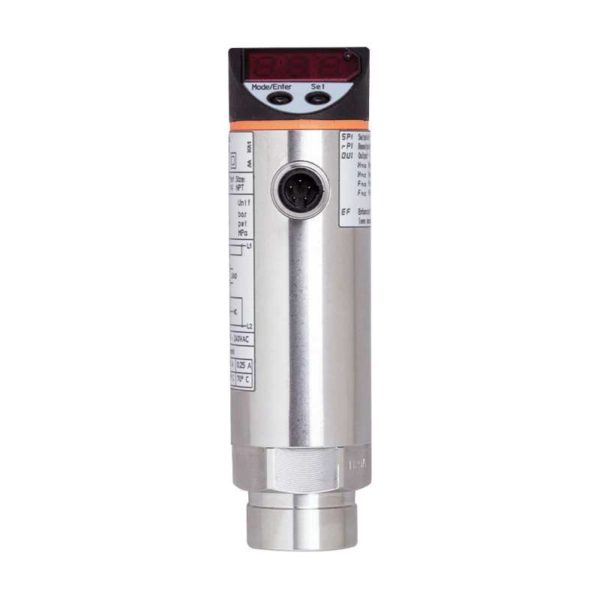

Датчик давления с дисплеем PN4220

Общее описание

Покупая Датчик давления с дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем IFM PN4220 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PN4220 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса.
Для заказа данной позиции достаточно указать название модели PN4220 и артикул PN-400-SBN14-HFBOW/LS/ /V

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал
Диапазон измерения	0…400 bar 0…5800 psi 0…40 MPa
Подключение к процессу	резьбовое соединение 1/4′ NPT внутренняя резьба
Приложение
Применение	для общепромышленного применения
Среда	Жидкие или газообразные среды
Условно подходит для	использование в газообразной среде при давлении> 25 бар только по запросу
Температура измеряемой среды [°C]	-25…80
Мин. разрывное давление	1000 bar 14500 psi 100 MPa
Предел прочности по давлению	600 bar 8700 psi 60 Mpa
Тип давления	относительное давление
Электронные данные
Допустимое отклонение рабочего напряжения [%]	5…10
Рабочее напряжение [V]	85…265 AC
Номинальное напряжение АС [V]	< 250
Потребление тока [mA]	< 10
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	II
Защита от перепутывания полярности	нет
Время задержки включения питания [s]	0,2
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 1
Выходы
Общее количество выходов	1
Выходной сигнал	коммутационный сигнал
Электрическое исполнение	Triac
Количество цифровых выходов	1
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода АС [V]	2
Постоянный ток нагрузки коммутационного выхода АС [mA]	250, ((…70 °C) 1000 (…60 °C) 1500 (…45 °C) 2500 (…20 °C))
Частота переключения АС [Hz]	< 160
Защита от короткого замыкания	нет
Защита от перегрузок по току	нет
Диапазон измерения/настройки
Диапазон измерения	0…400 bar 0…5800 psi 0…40 MPa
Точка срабатывания SP	4…400 bar 60…5800 psi 0,4…40 MPa
Точка сброса rP	2…398 bar 30…5770 psi 0,2…39,8 MPa
С шагом в	1 bar 10 psi 0,1 MPa
Точность/ погрешность
Погрешность точки переключения [% диапазона]	< ± 1,0
Повторяемость [% диапазона]	< ± 0,1, (при изменениях температуры < 10 K)
Отклонение линейности [% диапазона]	< ± 0,5
Отклонение гистерезиса [% диапазона]	< ± 0,1
Долговременная стабильность [% диапазона]	< ± 0,1, (за год)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	< ± 0,2, (-25...80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	< ± 0,3, (-25...80 °C)
Время реакции
Программируемое время задержки dS, dr [s]	0, 0,2,…10, 11,…50
Демпфирование коммутационного выхода dAP [s]	0…4
Программное обеспечение / Программирование
Настройка точки переключения	Кнопка для программирования
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка при включении/выключении, Демпфирование, адаптация изображенных значений, дисплей можно вращать и отключить, Дисплей
Условия эксплуатации
Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-40…100
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V
Ударопрочность	DIN IEC 68-2-27 50 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 20 г (10…2000 Hz)
MTTF [годы]	224,58
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	399
Материал	нерж. сталь (1.4301/304), PC, PBT (полибутилентерефталат), PA (полиамид), FKM
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4305/303), керамика, FKM
Мин. кол-во циклов давления	100 миллионов
Подключение к процессу	резьбовое соединение 1/4′ NPT внутренняя резьба
Встроенный ограничитель	да
Дисплеи / Элементы управления
Дисплей	Состояние выхода светодиод, красный Функции дисплея 7-сегментный светодиодный дисплей Измеренные значения 7-сегментный светодиодный дисплей
Электрическое подключение
Требуемая защита	миниатюрный предохранитель IEC60127-2 лист 1, ≤ 5 A, быстрая реакция
Примечания
Примечания	n.c. = не используется
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x 1/2′
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PN4220-00 — 21.11.2012 —
