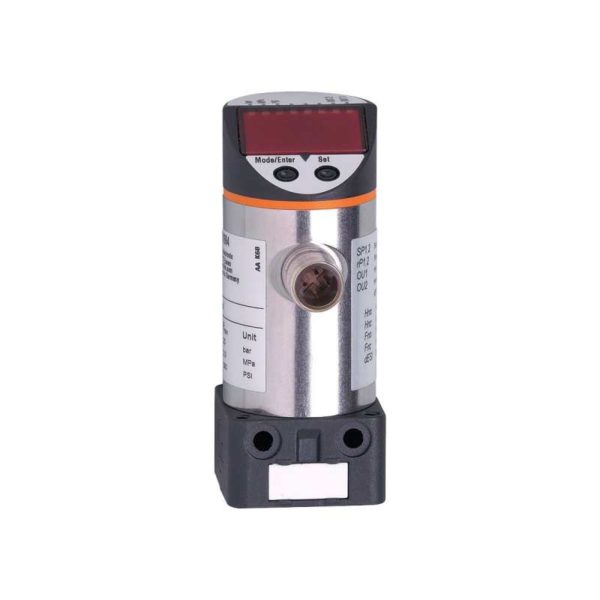

Датчик давления с дисплеем PN7834

Общее описание

Покупая Датчик давления с дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем IFM PN7834 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PN7834 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса.
Для заказа данной позиции достаточно указать название модели PN7834 и артикул PN-010-RBR18-QFRKG/US/ /V

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал
Диапазон измерения	-1…10 bar -14,5…145 psi -0,1…1 MPa
Подключение к процессу	резьбовое соединение G 1/8 внутренняя резьба
Приложение
Особенности	позолоченные контакты
Применение	для общепромышленного применения
Среда	Сжатый воздух
Условно подходит для	другие среды по требованию
Температура измеряемой среды [°C]	0…60
Мин. разрывное давление	30 bar 435 psi 3 MPa
Предел прочности по давлению	20 bar 290 psi 2 Mpa
Тип давления	относительное давление, вакуум
Электронные данные
Рабочее напряжение [V]	18…36 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	< 50
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Защита от перенапряжения	да, (< 40 V)
Время задержки включения питания [s]	0,3
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Частота переключения DC [Hz]	< 170
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Диапазон измерения/настройки
Диапазон измерения	-1…10 bar -14,5…145 psi -0,1…1 MPa
Точка срабатывания SP	-0,9…10 bar -13…145 psi -0,09…1 MPa
Точка сброса rP	-0,95…9,95 bar -14…144 psi -0,095…0,995 MPa
С шагом в	0,05 bar 1 psi 0,005 MPa
Заводская настройка	SP1 = 2,50 bar rP1 = 2,30 bar SP2 = 7,50 bar rP2 = 7,30 bar
Точность/ погрешность
Погрешность точки переключения [% диапазона]	< ± 0,5
Повторяемость [% диапазона]	< ± 0,1, (при изменениях температуры < 10 K)
Отклонение от характеристики [% диапазона]	< ± 0,25 (BFSL) / < ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения)
Отклонение гистерезиса [% диапазона]	< ± 0,25
Долговременная стабильность [% диапазона]	< ± 0,05, (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	0,2, (0…60 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	0,2, (0…60 °C)
Время реакции
Программируемое время задержки dS, dr [s]	0, 0,2…50
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, функция диагностики, логика переключения, задержка при включении/выключении, Демпфирование, Дисплей
Условия эксплуатации
Температура окружающей среды [°C]	-25…85
Температура хранения [°C]	-25…85
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5/1 kV EN 61000-4-6 ВЧ проводимость 10 V
Ударопрочность	DIN IEC 68-2-27 50 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 20 г (10…2000 Hz)
MTTF [годы]	284
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	173,5
Материал	нерж. сталь (1.4301/304), PPS, PC, PBT (полибутилентерефталат), PEI, FKM
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4567 / 304Cu), латунь, FKM, PPS, кремний (облицован)
Мин. кол-во циклов давления	50 миллионов
Подключение к процессу	резьбовое соединение G 1/8 внутренняя резьба
Дисплеи / Элементы управления
Дисплей	Дисплей 3 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Функции дисплея буквенно-цифровой дисплей, 4-значный
Принадлежности
Принадлежности (необязательные)	монтажный набор для DIN-рейки: TH 35-7,5 / EN60715, E37340 Адаптер: R1/8 — R1/8, E37350 Фитинг: 1/8′, E30075 штекерное резьбовое соединение для трубы: Ø 6 mm, E30076 штекерное резьбовое соединение для трубы: Ø 8 mm, E30077
Примечания
Упаковочная величина	1 шт.
электрическое подключение
	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PN7834-01 — 06.09.2010 —
