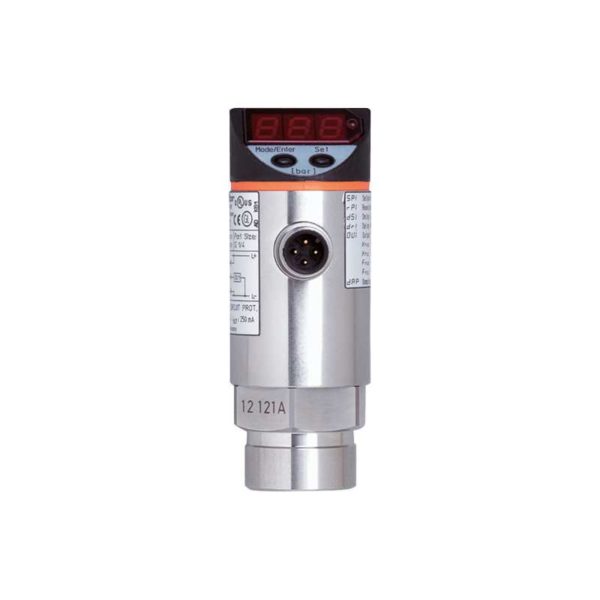

Датчик давления с дисплеем PY2209

Общее описание

Покупая Датчик давления с дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем IFM PY2209 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PY2209 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Тип PN / PE с цифровым дисплеем.
Для заказа данной позиции достаточно указать название модели PY2209 и артикул PN-1-1BRBN14-MFRKG/US/ /V

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Диапазон измерения [psi]	-15…15
Подключение к процессу	резьбовое соединение 1/4′ NPT внешняя резьба
Приложение
Особенности	позолоченные контакты
Применение	для общепромышленного применения
Среда	Жидкие или газообразные среды
Температура измеряемой среды [°C]	-25…80
Мин. разрывное давление [psi]	725
Предел прочности по давлению [psi]	290
Тип давления	относительное давление
Электронные данные
Рабочее напряжение [V]	18…32 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	< 35
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	0,3
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Частота переключения DC [Hz]	< 500
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, (масштабируемый 1:4)
Наиб.нагрузка [Ω]	(Ub — 10 V) / 20 mA
Аналоговый выход по напряжению [V]	0…10, (масштабируемый 1:4)
Мин. сопротивление нагрузки [Ω]	2000
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения [psi]	-15…15
Точка срабатывания SP [psi]	-14,8…15
Точка сброса rP [psi]	-14,9…14,9
Aналоговая пусковая точка [psi]	-15…7,5
Aналоговая конечная точка [psi]	-7,5…15
С шагом в [psi]	0,1
Заводская настройка	SP1 = -7,5 psi rP1 = -8,1 psi SP2 = 7,5 psi rP2 = 6,9 psi ASP = -15 psi AEP = 15 psi
Точность/ погрешность
Погрешность точки переключения [% диапазона]	< ± 0,4, (Turn down 1:1)
Повторяемость [% диапазона]	< ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]	< ± 0,25 (BFSL) / < ± 0,5 (LS), (Turn down 1:1, BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения)
Отклонение гистерезиса [% диапазона]	< ± 0,1, (Turn down 1:1)
Долговременная стабильность [% диапазона]	< ± 0,1, (Turn down 1:1, за год)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	< ± 0,2, (-25...80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	< ± 0,2, (-25...80 °C)
Время реакции
Время отклика [ms]	< 1,5
Демпфирование коммутационного выхода dAP [s]	0,01…4
Демпфирование аналогового выхода dAA [s]	0,01…4
Макс. время реакции аналогового выхода [ms]	3
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход / выход по напряжению , Демпфирование, адаптация изображенных значений, дисплей можно вращать и отключить, Дисплей, Нулевая точка, диапазон
Условия эксплуатации
Температура окружающей среды [°C]	-25…80
Температура хранения [°C]	-40…100
Степень защиты	IP 65
Испытания / одобрения
ЭMC	DIN EN 61000-6-2 DIN EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27 50 г (11 ms)
Вибропрочность	DIN EN 60068-2-6 20 г (10…2000 Hz)
MTTF [годы]	167,14
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	256,5
Материал	нерж. сталь (1.4301/304), нерж. сталь (1.4404 / 316L), PC, PBT (полибутилентерефталат), PEI, FKM, PTFE (тефлон)
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4305/303), керамика, FKM
Мин. кол-во циклов давления	100 миллионов
Подключение к процессу	резьбовое соединение 1/4′ NPT внешняя резьба
Встроенный ограничитель	нет (можно модифицировать)
Дисплеи / Элементы управления
Дисплей	Дисплей 3 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Функции дисплея буквенно-цифровой дисплей, 4-значный Измеренные значения буквенно-цифровой дисплей, 4-значный
Дисплей	mbar, kPa, psi, inH2O, inHg
Примечания
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PY2209-00 — 19.05.2014 —
