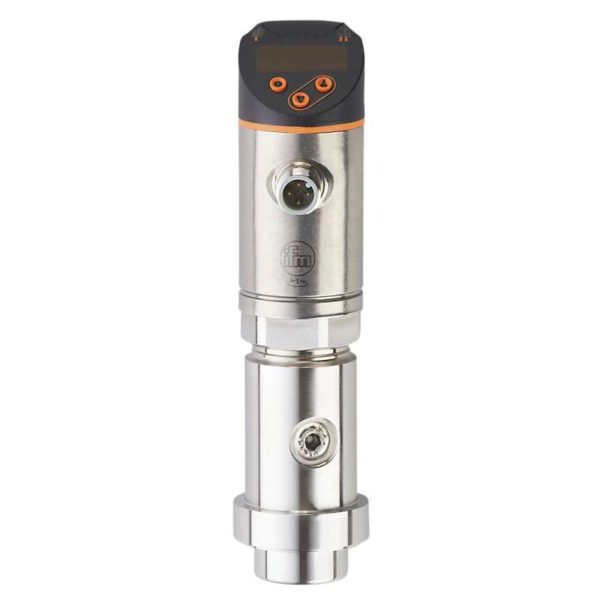

Датчик давления с дисплеем PY9060

Общее описание

Покупая Датчик давления с дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем IFM PY9060 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PY9060 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Применение в гомогенизаторах.
Для заказа данной позиции достаточно указать название модели PY9060 и артикул PN-600-SE MFRKG/US/ /

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)
Диапазон измерения	0…600 bar 0…8700 psi 0…60 MPa
Подключение к процессу	подключение гомогенизатора
Приложение
Особенности	позолоченные контакты
Измерительный элемент	уплотнение диафрагмы
Применение	пищевая и питьевая промышленность
Среда	Жидкие или газообразные среды
Температура измеряемой среды [°C]	5…90, (< 1 ч: 145)
Мин. разрывное давление	1200 bar 17400 psi 120 MPa
Предел прочности по давлению	800 bar 11580 psi 80 Mpa
Устойчивость к вакууму [mbar]	-1000
Тип давления	относительное давление
Электронные данные
Рабочее напряжение [V]	18…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	< 35
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	0,3
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Частота переключения DC [Hz]	< 500
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, (масштабируемый 1:5)
Наиб.нагрузка [Ω]	500
Аналоговый выход по напряжению [V]	0…10, (масштабируемый 1:5)
Мин. сопротивление нагрузки [Ω]	2000
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	0…600 bar 0…8700 psi 0…60 MPa
Точка срабатывания SP	4…600 bar 60…8700 psi 0,4…60 MPa
Точка сброса rP	1…597 bar 20…8660 psi 0,1…59,7 MPa
Aналоговая пусковая точка	0…480 bar 0…6960 psi 0…48 MPa
Aналоговая конечная точка	120…600 bar 1740…8700 psi 12…60 MPa
С шагом в	1 bar 20 psi 0,1 MPa
Точность/ погрешность
Погрешность точки переключения [% диапазона]	< ± 0,4, (Turn down 1:1)
Повторяемость [% диапазона]	< ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]	< ± 1, (линейность, вкл. гистерезис и повторяемость, настройка порогового значения в соответствии с DIN EN IEC 62828-1)
Отклонение гистерезиса [% диапазона]	< ± 0,1, (Turn down 1:1)
Долговременная стабильность [% диапазона]	< ± 0,05, (Turn down 1:1, за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	0,2, (5…80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	0,2, (5…80 °C)
Время реакции
Время отклика [ms]	< 1,5
Программируемое время задержки dS, dr [s]	0…50
Демпфирование коммутационного выхода dAP [s]	0…4
Демпфирование аналогового выхода dAA [s]	0…4
Макс. время реакции аналогового выхода [ms]	3
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, задержка при включении / выключении, Демпфирование, Дисплей, токовый выход / выход по напряжению
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
Профили	Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	1
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	2,3
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 458
Условия эксплуатации
Температура окружающей среды [°C]	5…80
Температура хранения [°C]	-40…100
Степень защиты	IP 67
Испытания / одобрения
ЭMC	DIN EN 61000-6-2 DIN EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27 50 г (11 ms)
Вибропрочность	DIN EN 60068-2-6 10 г (10…2000 Hz)
MTTF [годы]	143
Механические данные
Вес [g]	675
Материал	1.4542 (17-4 PH / 630), нерж. сталь (1.4404 / 316L), нерж. сталь (1.4435 / 316L), PBT+PC-GF30, PBT-GF20, PC
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4435 / 316L)
Мин. кол-во циклов давления	60 миллионов, (при 1,2 х номинального давления)
Подключение к процессу	подключение гомогенизатора
Дисплеи / Элементы управления
Дисплей	Дисплей 3 x светодиод, зелёный (bar, psi, MPa) Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, красный/зеленый 4-значный
Примечания
Упаковочная величина	1 шт.
электрическое подключение
	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PY9060-00 —
