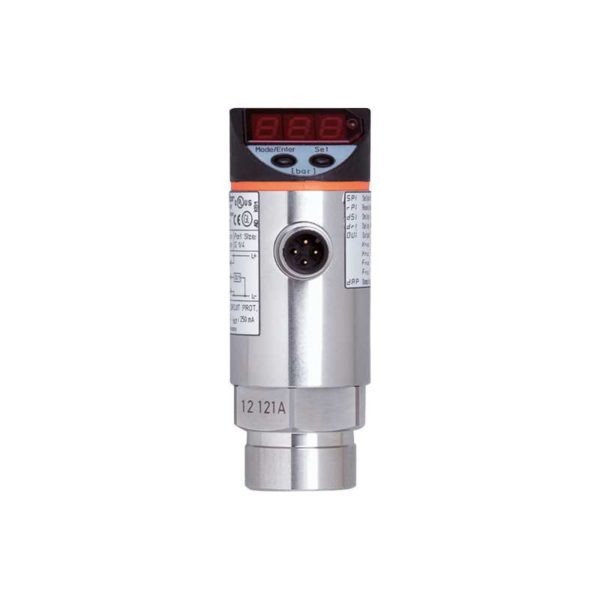

Датчик давления с дисплеем PY9291

Общее описание

Покупая Датчик давления с дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем IFM PY9291 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PY9291 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Тип PN / PE с цифровым дисплеем.
Для заказа данной позиции достаточно указать название модели PY9291 и артикул PN-250-SBR14-QFRKG/US/ /V

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал
Диапазон измерения	0…250 bar 0…3625 psi 0…25 MPa
Подключение к процессу	резьбовое соединение G 1/4 внутренняя резьба
Приложение
Особенности	позолоченные контакты
Среда	Жидкие или газообразные среды
Условно подходит для	Применение в газовой среде ограничено по давлению до 25 бар.
Температура измеряемой среды [°C]	-25…80
Мин. разрывное давление	850 bar 12300 psi 85 MPa
Предел прочности по давлению	400 bar 5800 psi 40 Mpa
Тип давления	относительное давление
Электронные данные
Рабочее напряжение [V]	18…36 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	< 50
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Защита от перенапряжения	да, (< 40 V)
Время задержки включения питания [s]	0,3
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Частота переключения DC [Hz]	< 170
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Диапазон измерения/настройки
Диапазон измерения	0…250 bar 0…3625 psi 0…25 MPa
Точка срабатывания SP	2…250 bar 40…3620 psi 0,2…25 MPa
Точка сброса rP	1…249 bar 20…3600 psi 0,1…24,9 MPa
С шагом в	1 bar 20 psi 0,1 MPa
Точность/ погрешность
Погрешность точки переключения [% диапазона]	< ± 0,5
Повторяемость [% диапазона]	< ± 0,1, (при изменениях температуры < 10 K)
Отклонение от характеристики [% диапазона]	< ± 0,5, (линейность, вкл. гистерезис и повторяемость , настройка порогового значения в соответствии с DIN EN IEC 62828-1)
Отклонение гистерезиса [% диапазона]	< ± 0,25
Долговременная стабильность [% диапазона]	< ± 0,05, (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	0,2, (0…80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	0,2, (0…80 °C)
Время реакции
Программируемое время задержки dS, dr [s]	0, 0,2…50
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, функция диагностики, логика переключения, задержка при включении/выключении, Демпфирование, Дисплей
Условия эксплуатации
Температура окружающей среды [°C]	-20…80
Температура хранения [°C]	-40…100
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5/1 kV EN 61000-4-6 ВЧ проводимость 10 V
Ударопрочность	DIN IEC 68-2-27 50 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 20 г (10…2000 Hz)
MTTF [годы]	219
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	261
Материал	нерж. сталь (1.4301/304), нерж. сталь (1.4404 / 316L), PC, PBT (полибутилентерефталат), PEI, FKM
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4305/303), керамика, FKM
Мин. кол-во циклов давления	100 миллионов
Подключение к процессу	резьбовое соединение G 1/4 внутренняя резьба
Встроенный ограничитель	нет (можно модифицировать)
Дисплеи / Элементы управления
Дисплей	Дисплей 3 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Функции дисплея буквенно-цифровой дисплей, 4-значный Измеренные значения буквенно-цифровой дисплей, 4-значный
Примечания
Упаковочная величина	1 шт.
электрическое подключение
	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PY9291-02 — 14.01.2014 —
