Датчик давления с IO-Link PV2102

Общее описание

Покупая Датчик давления с IO-Link IFM, вы выбираете качественный и проверенный продукт. Датчик давления с IO-Link IFM PV2102 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PV2102 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления.
Для заказа данной позиции достаточно указать название модели PV2102 и артикул PV-100MSER14-UFRVG/US/ /

• Описание

Описание

Количество входов и выходов	Количество цифровых выходов: 2
Диапазон измерения [MPa]	0…10
Подключение к процессу	резьбовое соединение R 1/4 внешняя резьба внутренняя резьба:M5
Измерительный элемент	металлический тонкопленочный элемент
Применение	для общепромышленного применения
Среда	Жидкие или газообразные среды
Температура измеряемой среды [°C]	-40…90
Мин. разрывное давление [MPa]	100
Предел прочности по давлению [MPa]	25
Примечание к прочности по статический давлению
Устойчивость к вакууму	-1000 mbar -0,1 MPa
Тип давления	относительное давление
Рабочее напряжение [V]	18…30 DC
Потребление тока [mA]	< 15
Мин. сопротивление изоляции [MΩ]	100; (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	< 0,3
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода [V]	2 DC
Постоянный ток нагрузки коммутационного выхода [mA]	100 DC
Частота переключения DC [Hz]	< 170
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки [MPa]	0…10
Точка срабатывания SP [MPa]	0,1…10
Точка сброса rP [MPa]	0,05…9,95
С шагом в [MPa]	0,005
Заводская настройка	SP1 = 2 MPa rP1 = 1,95 MPa ou1 = Hno; SP2 = 2 MPa rP2 = 1,95 MPa ou2 = Hnc; dS1/dS2 = 0 ms dr1/dr2 = 0 ms coF = 0 % P-n = PnP dAP= 60 ms
Погрешность точки переключения [% диапазона]	< ± 0,5 (nach DIN EN 61298-2)
Повторяемость [% диапазона]	< ± 0,05; (при изменениях температуры < 10 K)
Отклонение от характеристики [% диапазона]	< ± 0,5; (линейность, вкл. гистерезис и повторяемость, настройка предельного значения согласно DIN EN IEC 62828-1)
Отклонение линейности [% диапазона]	< ± 0,1 (BFSL) / < ± 0,2 (LS)
Отклонение гистерезиса [% диапазона]	< ± 0,2
Долговременная стабильность [% диапазона]	< ± 0,1; (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Время отклика [ms]	< 3
Программное обеспечение / Программирование	Выбор параметров гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка при включении / выключении; Демпфирование
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
Профили	Smart Sensor — SSP 0 Generic Profiled Sensor
Function Device identification	да
Function Process data variable	да
Function Device diagnosis	да
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	2
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	5
Поддерживаемые DeviceID Режим работы ID прибора	default 543
Температура окружающей среды [°C]	-40…90
Температура хранения [°C]	-40…100
Степень защиты	IP 67; IP 69K
Испытания / одобрения	ЭMC DIN EN 61326-1; Ударопрочность DIN EN 60068-2-27 500 г (1 ms); Вибропрочность DIN EN 60068-2-6 20 г (10…2000 Hz)
MTTF [годы]	668
Сертификат UL	Регистрационный номер UL J016
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Вес [g]	55
Корпус	Цилиндрический

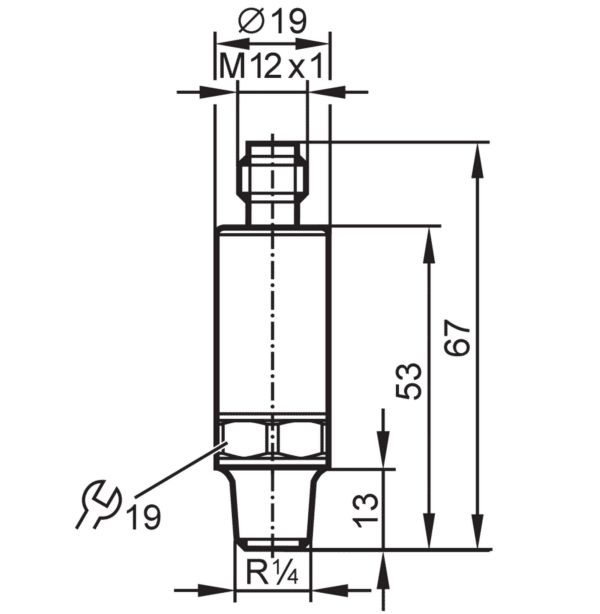

Размеры [mm]	Ø 19 / L = 67
Материал	1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PEI
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4305/303); 1.4542 (17-4 PH / 630)
Мин. кол-во циклов давления	60 миллионов; (при 1,2 х номинального давления)
Момент затяжки [Nm]	50; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления)
Уплотнение присоединения к процессу	резьбовое соединение R 1/4 внешняя резьба внутренняя резьба:M5
Встроенный ограничитель	да
Примечания	BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения
Упаковочная величина	1 шт.
Электрическое подключение	Разъем: 1 x M12; кодировка: A
Соединение	OUT1 Коммутационный выход; OUT2 Коммутационный выход IO-Link
Цвета в соответствии с DIN EN 60947-5-2	Цвета жил : BK = черный; BN = коричневый; BU = синий; WH = белый
