Преобразователь давления PC5320

Общее описание

Покупая Преобразователь давления IFM, вы выбираете качественный и проверенный продукт. Преобразователь давления IFM PC5320 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PC5320 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления.
Для заказа данной позиции достаточно указать название модели PC5320 и артикул PT-400-SEG14-A-ZVG/US/      /W

• Описание

Описание

Общее описание
Название	PC5320 Преобразователь давления
Модель	PT-400-SEG14-A-ZVG/US/ /W
Уплотнение	1
Характеристики
Количество входов и выходов	Количество аналоговых выходов: 1
Диапазон измерения	0…400 bar 0…5800 psi 0…40 MPa
Подключение к процессу	резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)
Приложение	Применение для общепромышленного применения
Среда	Жидкие или газообразные среды
Температура измеряемой среды [°C]	-40…90
Мин. разрывное давление	1700 bar 24655 psi 170 MPa
Предел прочности по давлению	1000 bar 14500 psi 100 MPa
Примечание к прочности по давлению	статический
Устойчивость к вакууму	-1000 mbar -0,1 MPa
Тип давления	относительное давление
Электронные данные
Рабочее напряжение [V]	8,5…36 DC
Мин. сопротивление изоляции [MΩ]	100; (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	< 0,1
Входы/выходы
Количество входов и выходов	Количество аналоговых выходов: 1
Общее количество выходов	1
Выходы
Выходной сигнал	аналоговый сигнал
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20
Наиб. нагрузка [Ω]	(Ub – 8,5 V) / 21,5 mA; @8,5V= 0 Ω; @12V max. 160 Ω; @24V max. 720 Ω
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	0…400 bar 0…5800 psi 0…40 MPa
Точность/погрешность
Повторяемость [% диапазона]	< ± 0,05; (при изменениях температуры < 10 K)
Отклонение от характеристики [% диапазона]	< ± 0,5; (вкл. дрейф при перетяжке, ошибке нулевой точки и погрешности, нелинейность, гистерезис)
Отклонение линейности [% диапазона]	< ± 0,1 (BFSL) / < ± 0,2 (LS)
Отклонение гистерезиса [% диапазона]	< ± 0,2
Долговременная стабильность [% диапазона]	< ± 0,1; (за 6 месяцев)
Температурный коэффициент нулевой точки и диапазона [% от диапазона измерения / 10 K]	< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
Время реакции
Время нарастания переходной характеристики аналогового выхода [ms]	2
Условия эксплуатации
Температура окружающей среды [°C]	-40…90
Температура хранения [°C]	-40…100
Степень защиты	IP 67; IP 69K
Директива по оборудованию под давлением
Описание	Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g]	60
Корпус	Цилиндрический

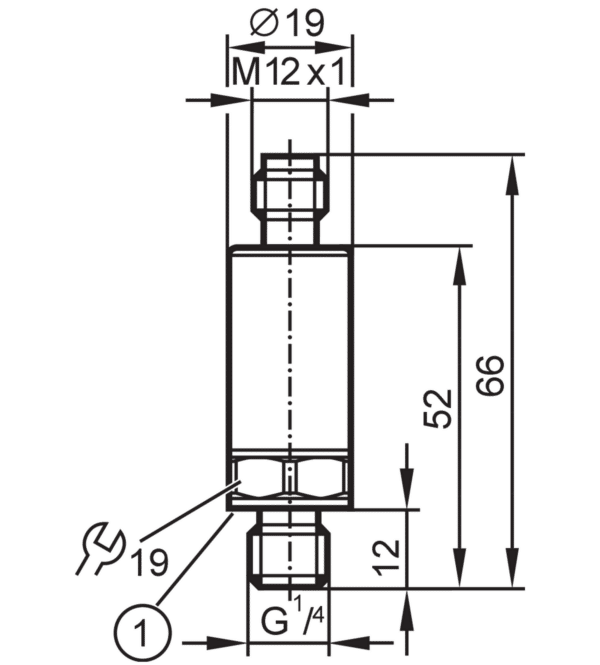

Размеры [mm]	Ø 19 / L = 66
Материал	1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PEI
Материалы корпуса в контакте с изм. средой	1.4542 (17-4 PH / 630); нерж. сталь (1.4305/303)
Мин. кол-во циклов давления	60 миллионов; (при 1,2 х номинального давления)
Момент затяжки [Nm]	25…35; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления)
Подключение к процессу	резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)
Уплотнение присоединения к процессу	FKM (DIN EN ISO 1179-2)
Встроенный ограничитель	да
Электрическое подключение
Разъем	1 x M12; кодировка: A
