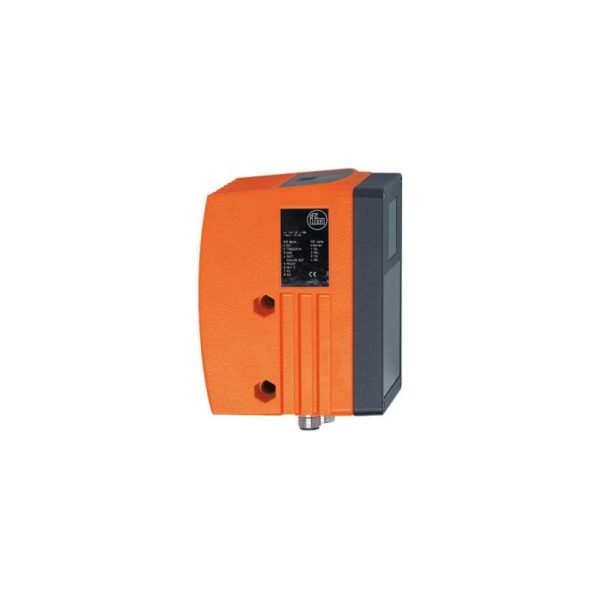

3D-датчик O3D200

Общее описание

Покупая 3D-датчик IFM, вы выбираете качественный и проверенный продукт. 3D-датчик IFM O3D200 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O3D200 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, 3D-датчики, Датчики для контроля конвейера, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели O3D200 и артикул PMD 3D SENSOR

• Описание

Описание

Характеристики
Разрешение изображения 3D [px]	64 x 48
Угол обзора 3D [°]	40 x 30
Макс. скорость считывания [Hz]	20
Коммуникационный интерфейс	Ethernet
Размеры [mm]	123,5 x 75 x 95
Электронные данные
Допустимое отклонение рабочего напряжения [%]	10
Рабочее напряжение [V]	24 DC
Потребление тока [mA]	пиковый ток импульсный: 3250, типичное значение: 960
Мощность [W]	16
Класс защиты	III
Датчик изображения	PMD 3D ToF-Chip
Встроенная подсветка	да, (Инфракрасный: 850 nm невидимое излучение светодиод класс 1)
Входы/выходы
Количество входов и выходов	Количество цифровых входов: 2, Количество цифровых выходов: 2
Входы
Количество цифровых входов	2
Триггер	24 V PNP (IEC 61131-2 Typ 1)
Входная цепь цифровых входов	24 V PNP, (конфигурируемый, IEC 61131-2 Typ 1)
Выходы
Общее количество выходов	2
Количество цифровых выходов	2, (конфигурируемый)
Функция выходного сигнала	24 V PNP
Макс. падение напряжения коммутационного выхода DC [V]	1
Макс. допустимая токовая нагрузка на каждый выход [mA]	100
Аналоговый выход по току [mA]	4…20
Наиб.нагрузка [Ω]	300
Аналоговый выход по напряжению [V]	0…10
Мин. сопротивление нагрузки [Ω]	10000
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон контроля
Разрешение изображения 3D [px]	64 x 48
Угол обзора 3D [°]	40 x 30
Макс. скорость считывания [Hz]	20
Программное обеспечение / Программирование
Выбор параметров	с помощью 2 программирующих кнопок и 10-сегментного дисплея или ПК/ноутбука с программным обеспечением
Интерфейсы
Коммуникационный интерфейс	Ethernet
Ethernet
Количество интерфейсов Ethernet	1
Стандарт передачи	10Base-T, 100Base-TX
Скорость передачи	10, 100
Заводские настройки	IP-адресс: 192.168.0.69 маска подсети: 255.255.255.0 IP — адрес шлюза: 192.168.0.201 MAC-адресс: см. типовую бирку
Условия эксплуатации
Температура окружающей среды [°C]	-10…50
Температура хранения [°C]	-40…85
Степень защиты	IP 67
Испытания / одобрения
MTTF [годы]	55
Механические данные
Вес [g]	1179
Размеры [mm]	123,5 x 75 x 95
Материал	корпус: алюмин. литьё под давлением, фронтальная оптика: PMMA, окно дисплея: PC
Дисплеи / Элементы управления
Дисплей	Состояние выхода 4 x светодиод, жёлтый 4 x светодиод, зелёный 10-сегментный дисплей, 4-значный
Примечания
Рекомендации	Для 8-полюсных разъемов цвета жил не стандартизированы., Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).
Упаковочная величина	1 шт.
электрическое подключение — Ethernet
	Разъем: 1 x M12
электрическое подключение — Подключение к процессу
	Разъем: 1 x M12
Другие данные
Размеры поля зрения
диапазон измерения / расстояния Длина Ширина Пиксели [mm] минимальная поверхность объекта 500 420 290 7 x 7 13 x 13 1000 840 580 13 x 13 26 x 26 1500 1260 870 20 x 20 39 x 39 2000 1680 1160 26 x 26 53 x 53 2500 2100 1450 33 x 33 66 x 66 3000 2520 1740 39 x 39 79 x 79 3500 2940 2030 46 x 46 92 x 92 4000 3360 2320 53 x 53 105 x 105 4500 3780 2610 59 x 59 118 x 118 5000 4200 2900 66 x 66 131 x 131 5500 4620 3190 72 x 72 144 x 144 6000 5040 3480 79 x 79 158 x 158
Для надежного обнаружения объект должен быть обнаружен не менее 2 х 2 пикселями
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O3D200-01 — 11.11.2014 —
