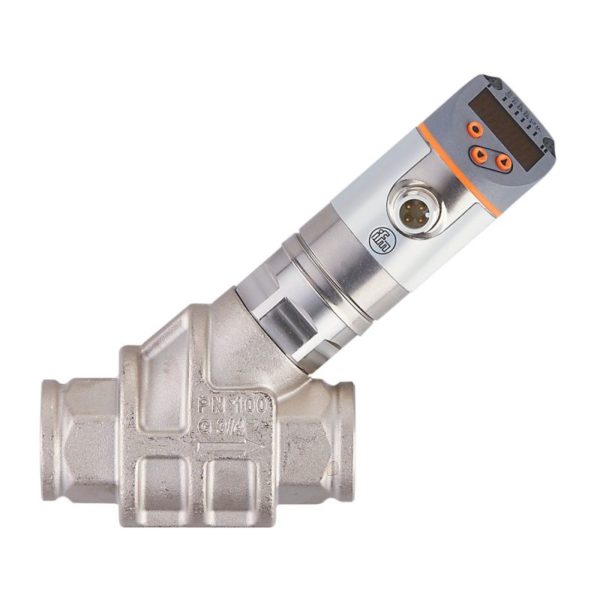

Датчик потока для невозвратного клапана и дисплея SB2232

Общее описание

Покупая Датчик потока для невозвратного клапана и дисплея IFM, вы выбираете качественный и проверенный продукт. Датчик потока для невозвратного клапана и дисплея IFM SB2232 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SB2232 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Мехатронные датчики.
Для заказа данной позиции достаточно указать название модели SB2232 и артикул SBG34KL0FRKG

• Описание

Описание

Характеристики
Диапазон измерения	0,3…15 l/min 0,018…0,9 m³/h 4,8…237,8 gph 0,08…3,965 gpm
Подключение к процессу	резьбовое соединение G 3/4 внутренняя резьба
Приложение
Особенности	позолоченные контакты
Среда	Жидкие среды, масло
Примечание к среде	масло с вязкостью: 46 mm²/s (40 °C)
Температура измеряемой среды [°C]	-10…100
Предел прочности по давлению [bar]	100
Предел прочности по давлению [Mpa]	10
Примечание к прочности по давлению	при температуре среды>70°C: 80 bar / 8 MPa
Электронные данные
Рабочее напряжение [V]	18…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	< 50
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	< 3
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, частотный сигнал, IO-Link
Макс. падение напряжения коммутационного выхода DC [V]	2
Макс. допустимая токовая нагрузка на каждый выход [mA]	150, (200: …60 °C, Температура окружающей среды, 250: …40 °C, Температура окружающей среды)
Аналоговый выход по току [mA]	4…20
Наиб.нагрузка [Ω]	500
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Частота выхода [Hz]	0…10000
Диапазон измерения/настройки
Диапазон измерения	0,3…15 l/min 0,018…0,9 m³/h 4,8…237,8 gph 0,08…3,965 gpm
Диапазон индикации	0…18 l/min 0…1,08 m³/h 0…285,4 gph 0…4,755 gpm
Разрешение	0,01 l/min 0,001 m³/h 0,1 gph 0,001 gpm
Точка срабатывания SP	0,1…15 l/min 0,006…0,9 m³/h 1,6…237,8 gph 0,025…3,965 gpm
Точка сброса rP	0…14,9 l/min 0…0,894 m³/h 0…236,2 gph 0…3,935 gpm
Конечная точка частоты, FEP	1…15 l/min 0,06…0,9 m³/h 15,8…237,8 gph 0,265…3,965 gpm
Ширина шага	0,01 l/min 0,001 m³/h 0,2 gph 0,005 gpm
Частота на конечной точке FRP [Hz]	10…10000
Ширина шага [Hz]	10
Динамика измерения	1:50
Контроль температуры
Диапазон измерения	-10…100 °C 14…212 °F
Диапазон индикации	-32…122 °C -25,6…251,6 °F
Разрешение	0,1 °C 0,1 °F
Точка срабатывания SP	-9,3…100 °C 15,2…212 °F
Точка сброса rP	-10…99,3 °C 14…210,8 °F
С шагом в	0,1 °C 0,2 °F
Начальная точка частоты, FSP	-10…78 °C 14…172,4 °F
Конечная точка частоты, FEP	12…100 °C 53,6…212 °F
Частота на конечной точке FRP [Hz]	10…10000
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	± 5 % MEW, (Q> 1 l/min, 20…70 °C Температура измеряемой среды)
Повторяемость	± 1 % MEW
Контроль температуры
Дрейф температуры	0,029 °C / K
Точность [K]	3 K (25°C, Q> 1 l/min)
Время реакции
Контроль скорости потока
Время отклика [s]	0,01
Демпфирование коммутационного выхода dAP [s]	0…5
Ширина шага [s]	0,1
Демпфирование аналогового выхода dAA [s]	0…5
Ширина шага [s]	0,1
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]	T09 = 120 (Q> 1 l/min)
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый/частотный выход, демпфирование для коммутационного / аналогового выхода, дисплей можно вращать и отключить, стандартная единица измерения, цвет рабочего значения, фактор калибровки
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9 CDV
Профили	Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	2
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	3,2
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 1043
Условия эксплуатации
Температура окружающей среды [°C]	0…60
Примечание к температуре окружающей среды	температура среды < 80 °C температура среды < 100 °C: 0...40 °C
Температура хранения [°C]	-15…80
Степень защиты	IP 65, IP 67
Испытания / одобрения
ЭMC	DIN EN 61000-6-2 DIN EN 61000-6-3
Ударопрочность	DIN EN 60068-2-27 20 г (11 ms)
Вибропрочность	DIN EN 60068-2-6 5 г (10…2000 Hz)
MTTF [годы]	145
Сертификат UL	Регистрационный номер UL I005
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика
Механические данные
Вес [g]	996,5
Материал	нерж. сталь (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC, латунь никелированная
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4401 / 316), нерж. сталь (1.4404 / 316L), латунь (2.0371), латунь никелированная, PPS, O-кольцо: FKM
Подключение к процессу	резьбовое соединение G 3/4 внутренняя резьба
Механические коммутационные циклы	10 миллионов
Дисплеи / Элементы управления
Дисплей	Дисплей 6 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, красный/зеленый попеременная индикация 4-значный программирование буквенно-цифровой дисплей, 4-значный
Примечания
Примечания	Рекомендуем использовать фильтрацию 200-микрон. Все данные приведены для следующей номинальной вязкости: 46 mm²/s, 40 °C MW = Измеренное значение MEW = Верхний предел диапазона измерения
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
диаграммы и графики
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SB2232-00 — 26.11.2018 —
