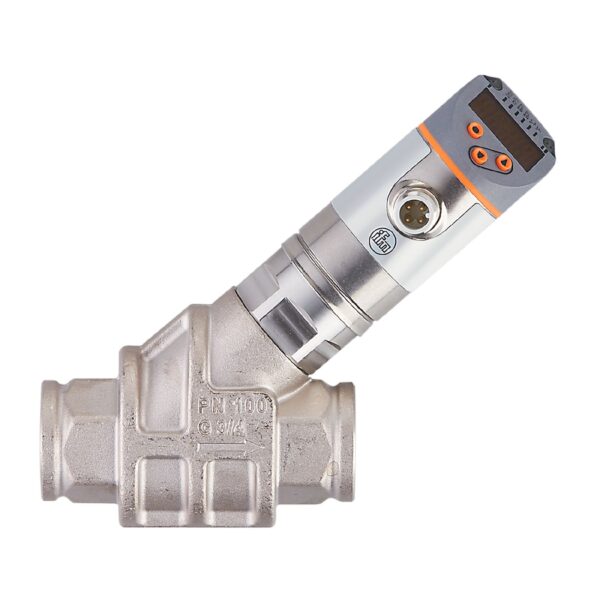

Датчик потока для невозвратного клапана и дисплея SB4232

Общее описание

Покупая Датчик потока для невозвратного клапана и дисплея IFM, вы выбираете качественный и проверенный продукт. Датчик потока для невозвратного клапана и дисплея IFM SB4232 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SB4232 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Мехатронные датчики.
Для заказа данной позиции достаточно указать название модели SB4232 и артикул SBG34KL0FRKG

• Описание

Описание

Характеристики
Диапазон измерения	0,3…15 l/min 0,018…0,9 m³/h 4,8…237,8 gph 0,08…3,965 gpm
Подключение к процессу	резьбовое соединение G 3/4 внутренняя резьба
Особенности	позолоченные контакты
Среда	Жидкие среды; oil (viscosity 100 mm²/s at 40° C)
Температура измеряемой среды [°C]	-10…100
Предел прочности по давлению	100 bar 10 MPa
Примечание к прочности по давлению	при температуре среды>70°C: 80 bar / 8 MPa
Электронные данные
Рабочее напряжение [V]	18…30 DC; (по SELV/PELV)
Потребление тока [mA]	< 50
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	< 3
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link
Макс. падение напряжения коммутационного выхода [V]	2 DC
Макс. допустимая токовая нагрузка на каждый выход [mA]	150; (200: …60 °C; Температура окружающей среды; 250: …40 °C; Температура окружающей среды)
Аналоговый выход по току [mA]	4…20
Наиб. нагрузка [Ω]	500
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Частота выхода [Hz]	0…10000
Диапазон измерения/настройки
Диапазон измерения	0,3…15 l/min 0,018…0,9 m³/h 4,8…237,8 gph 0,08…3,965 gpm
Диапазон индикации	0…18 l/min 0…1,08 m³/h 0…285,4 gph 0…4,755 gpm
Разрешение	0,01 l/min 0,001 m³/h 0,1 gph 0,001 gpm
Точка срабатывания SP	0,1…15 l/min 0,006…0,9 m³/h 1,6…237,8 gph 0,025…3,965 gpm
Точка сброса rP	0…14,9 l/min 0…0,894 m³/h 0…236,2 gph 0…3,935 gpm
Конечная точка частоты, FEP	1…15 l/min 0,06…0,9 m³/h 15,8…237,8 gph 0,265…3,965 gpm
Ширина шага	0,01 l/min 0,001 m³/h 0,2 gph 0,005 gpm
Частота на конечной точке [Hz], FRP	10…10000
Ширина шага [Hz]	10
Динамика измерения	1:50
Контроль температуры
Диапазон измерения	-10…100 °C 14…212 °F
Диапазон индикации	-32…122 °C -25,6…251,6 °F
Разрешение	0,1 °C 0,1 °F
Точка срабатывания SP	-9,3…100 °C 15,2…212 °F
Точка сброса rP	-10…99,3 °C 14…210,8 °F
С шагом в	0,1 °C 0,2 °F
Начальная точка частоты, FSP	-10…78 °C 14…172,4 °F
Конечная точка частоты, FEP	12…100 °C 53,6…212 °F
Частота на конечной точке [Hz], FRP	10…10000
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	± 5 % MEW; (Q> 1 l/min; 20…70 °C Температура измеряемой среды)
Повторяемость	± 1 % MEW
Контроль температуры
Дрейф температуры	0,029 °C / K
Точность [K]	3 K (25°C; Q> 1 l/min)
Время реакции
Контроль скорости потока
Время отклика [s]	0,01
Значение процесса демпфирования dAP [s]	0…5
Ширина шага [s]	0,1
Демпфирование аналогового выхода dAA [s]	0…5
Ширина шага [s]	0,1
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]	T09 = 120 (Q> 1 l/min)
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый/частотный выход; демпфирование для коммутационного / аналогового выхода; дисплей можно вращать и отключить; стандартная единица измерения; цвет рабочего значения; фактор калибровки
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт	SDCI IEC 61131-9 CDV
Профили	Smart Sensor — SSP 0 Generic Profiled Sensor
Function Device identification
Function Process data variable
Function Device diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	2
Бинарные рабочие данные	2
Миним. время рабочего цикла [ms]	3,2
Поддерживаемые DeviceID	default 1043
Условия эксплуатации
Температура окружающей среды [°C]	0…60
Примечание к температуре окружающей среды	температура среды < 80 °C; температура среды < 100 °C: 0...40 °C
Температура хранения [°C]	-15…80
Степень защиты	IP 65; IP 67
Механические данные
Вес [g]	937,1
Материал	нерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь никелированная
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4401 / 316); нерж. сталь (1.4404 / 316L); латунь (2.0371); латунь никелированная; PPS; O-кольцо: FKM
Подключение к процессу	резьбовое соединение G 3/4 внутренняя резьба
Механические коммутационные циклы	10 миллионов
Дисплеи / Элементы управления
Дисплей	Дисплей 6 x светодиод, зелёный
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, красный/зеленый попеременная индикация 4-значный
Программирование	буквенно-цифровой дисплей, 4-значный
Соединение
OUT1	— Коммутационный выход Контроль моментального расхода — Коммутационный выход Контроль температуры — Частотный выход Контроль моментального расхода — Частотный выход Контроль температуры — IO-Link
OUT2	— Коммутационный выход Контроль моментального расхода — Коммутационный выход Контроль температуры — Аналоговый выход Контроль моментального расхода — Аналоговый выход Контроль температуры
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил	BK = черный BN = коричневый BU = синий WH = белый
