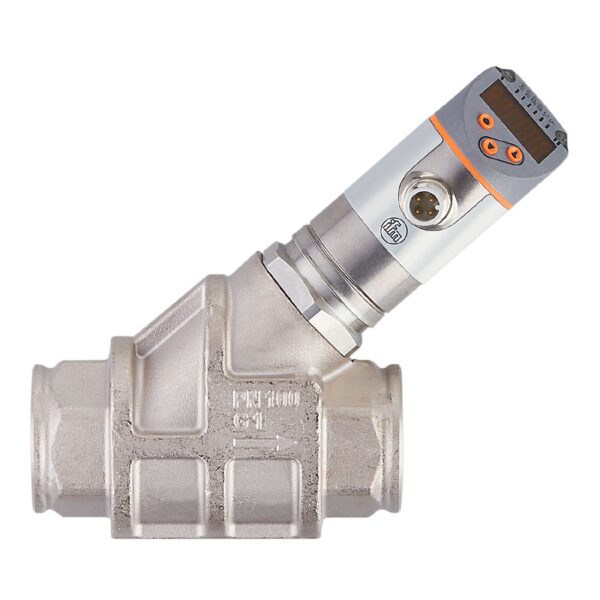

Датчик потока для невозвратного клапана и дисплея SB7244

Общее описание

Покупая Датчик потока для невозвратного клапана и дисплея IFM, вы выбираете качественный и проверенный продукт. Датчик потока для невозвратного клапана и дисплея IFM SB7244 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SB7244 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Мехатронные датчики.
Для заказа данной позиции достаточно указать название модели SB7244 и артикул SBG11KL0FRKG

• Описание

Описание

Характеристики
Диапазон измерения	2…50 l/min 0,12…3 m³/h 32…793 gph 0,52…13,2 gpm
Подключение к процессу	резьбовое соединение G 1 внутренняя резьба
Особенности	позолоченные контакты
Среда	Жидкие среды; масла (вязкость 320 мм²/с при 40 °C)
Температура измеряемой среды [°C]	-10…100
Предел прочности по давлению	100 bar 10 MPa
Примечание к прочности по давлению	при температуре среды>70°C: 80 bar / 8 MPa
MAWP (для применения в соответствии с CRN)	78 bar 7,8 MPa
Электронные данные
Рабочее напряжение [V]	18…30 DC; (по SELV/PELV ; «supply class 2» согласно cULus)
Потребление тока [mA]	< 50
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	< 3
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода [V]	2 DC
Макс. допустимая токовая нагрузка на каждый выход [mA]	150; (200: …60 °C; Температура окружающей среды; 250: …40 °C; Температура окружающей среды)
Аналоговый выход по току [mA]	4…20
Наиб. нагрузка [Ω]	500
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Частота выхода [Hz]	0…10000
Диапазон измерения/настройки
Диапазон измерения	2…50 l/min 0,12…3 m³/h 32…793 gph 0,52…13,2 gpm
Диапазон индикации	0…60 l/min 0…3,6 m³/h 0…951 gph 0…15,86 gpm
Разрешение	0,01 l/min 0,001 m³/h 1 gph 0,01 gpm
Точка срабатывания SP	0,35…50 l/min 0,02…3 m³/h 5…793 gph 0,08…13,2 gpm
Точка сброса rP	0…49,65 l/min 0…2,98 m³/h 0…787 gph 0…13,12 gpm
Конечная точка частоты, FEP	3,35…50 l/min 0,2…3 m³/h 53…793 gph 0,88…13,2 gpm
Ширина шага	0,05 l/min 0,005 m³/h 1 gph 0,02 gpm
Частота на конечной точке [Hz], FRP	10…10000
Ширина шага [Hz]	10
Динамика измерения	1:50
Контроль температуры
Диапазон измерения	-10…100 °C 14…212 °F
Диапазон индикации	-32…122 °C -25,6…251,6 °F
Разрешение	0,1 °C 0,1 °F
Точка срабатывания SP	-9,3…100 °C 15,2…212 °F
Точка сброса rP	-10…99,3 °C 14…210,8 °F
С шагом в	0,1 °C 0,2 °F
Начальная точка частоты, FSP	-10…78 °C 14…172,4 °F
Конечная точка частоты, FEP	12…100 °C 53,6…212 °F
Точность/ погрешность
Контроль скорости потока	Точность (в диапазоне измерения) ± 5 % MEW; (Q> 1 l/min; 20…70 °C Температура измеряемой среды)
Повторяемость	± 1 % MEW
Контроль температуры	Дрейф температуры 0,029 °C / K
Точность [K]	3 K (25°C; Q> 1 l/min)
Время реакции
Контроль скорости потока	Время отклика [s] 0,01
Значение процесса демпфирования dAP [s]	0…5
Ширина шага [s]	0,1
Демпфирование аналогового выхода dAA [s]	0…5
Ширина шага [s]	0,1
Контроль температуры	Динамика реакции срабатывания T05 / T09 [s] T09 = 120 (Q> 1 l/min)
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый/частотный выход; демпфирование для коммутационного / аналогового выхода; дисплей можно вращать и отключить; стандартная единица измерения; цвет рабочего значения; фактор калибровки
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт	SDCI IEC 61131-9 CDV
Профили	Smart Sensor — SSP 0 Generic Profiled Sensor
Function Device identification	да
Function Process data variable	да
Function Device diagnosis	да
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	2
Бинарные рабочие данные	2
Миним. время рабочего цикла [ms]	3,2
Поддерживаемые DeviceID	default 1045
Условия эксплуатации
Температура окружающей среды [°C]	0…60
Примечание к температуре окружающей среды	температура среды < 80 °C; температура среды < 100 °C: 0...40 °C
Температура хранения [°C]	-15…80
Степень защиты	IP 65; IP 67
Механические данные
Вес [g]	1602,5
Материал	нерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; латунь никелированная
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4401 / 316); нерж. сталь (1.4404 / 316L); латунь (2.0371); латунь никелированная; PPS; O-кольцо: FKM
Подключение к процессу	резьбовое соединение G 1 внутренняя резьба
Механические коммутационные циклы	10 миллионов
Дисплеи / Элементы управления
Дисплей	Дисплей 6 x светодиод, зелёный
Состояние выхода	2 x светодиод, жёлтый
Измеренные значения	буквенно-цифровой дисплей, красный/зеленый попеременная индикация 4-значный
Программирование	буквенно-цифровой дисплей, 4-значный
Электрическое подключение
Разъем	1 x M12; кодировка: A; Контакты: позолоченый
Соединение OUT1	— Коммутационный выход Контроль моментального расхода; — Коммутационный выход Контроль температуры; — Частотный выход Контроль моментального расхода; — Частотный выход Контроль температуры; — IO-Link
Соединение OUT2	— Коммутационный выход Контроль моментального расхода; — Коммутационный выход Контроль температуры; — Аналоговый выход Контроль моментального расхода; — Аналоговый выход Контроль температуры
Цвета в соответствии с DIN EN 60947-5-2	Цвета жил : BK = черный; BN = коричневый; BU = синий; WH = белый
