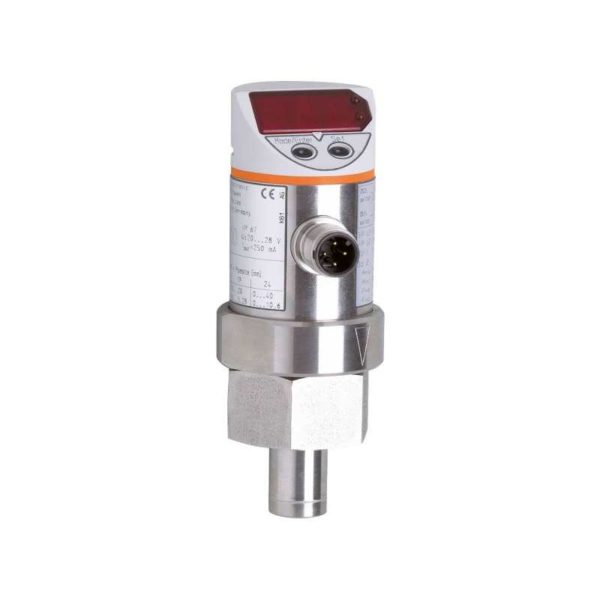

Датчик потока SA3010

Общее описание

Покупая Датчик потока IFM, вы выбираете качественный и проверенный продукт. Датчик потока IFM SA3010 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SA3010 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса.
Для заказа данной позиции достаточно указать название модели SA3010 и артикул SAD18BBDFRKG/W/US-100-IPF

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения [l/min]	0…10
Приложение
Особенности	позолоченные контакты
Установка	Т-части, ((DIN 2353): QL 18-18-18 (NW 15 mm) / QL 22-18-22 (NW 19 mm) / QL 28-18-28 (NW 24 mm))
Среда	Вода
Температура измеряемой среды [°C]	0…80
Предел прочности по давлению [bar]	30
Электронные данные
Рабочее напряжение [V]	20…28 DC
Потребление тока [mA]	< 80
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	10
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250, (на каждый выход)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, (масштабируемый)
Наиб.нагрузка [Ω]	500
Аналоговый выход по напряжению [V]	0…10, (масштабируемый)
Мин. сопротивление нагрузки [Ω]	2000
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения [l/min]	0…10
Диапазон индикации [l/min]	0…12
Точка срабатывания SP [l/min]	0,1…12
Точка сброса rP [l/min]	0…11,9
Начальная точка аналогового сигнала, ASP [l/min]	0…8
Конечная точка аналогового сигнала, АЕР [l/min]	4…12
Ширина шага [l/min]	0,1
Точность/ погрешность
Контроль скорости потока
Воспроизводимость [% от измеряемой величины]	3 (Q < 30%) / 7 (Q < 100%)
Макс.температурный градиент (скорость изменения темп. среды) [K/min]	200
Точность (в диапазоне измерения)	± 10
Время реакции
Контроль скорости потока
Время отклика [s]	5, (10%…90%)
Программируемое время задержки dS, dr [s]	0…50
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, токовый выход / выход по напряжению , внутренний диаметр трубы , Задержка пуска, адаптация изображенных значений, дисплей можно вращать и отключить, Дисплей
Условия эксплуатации
Температура окружающей среды [°C]	-20…60
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 10 V
MTTF [годы]	184
Механические данные
Вес [g]	330,5
Материал	нерж. сталь (1.4404 / 316L), PBT (полибутилентерефталат), PC, PA (полиамид), EPDM/X, FKM
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L), O-кольцо: FKM 70 Shore A
Дисплеи / Элементы управления
Дисплей	Состояние выхода 2 x светодиод, красный Измеренные значения 7-сегментный светодиодный дисплей программирование 7-сегментный светодиодный дисплей
Дисплей	l/min, gpm, l/h, gph, m³/h
Примечания
Примечания	NW = номинальный диаметр
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
