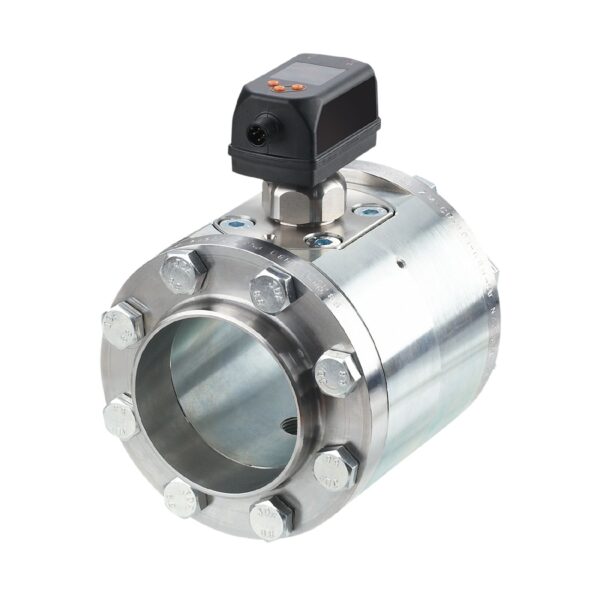

Датчик учета расхода сжатого воздуха SDG450

Общее описание

Покупая Датчик учета расхода сжатого воздуха IFM, вы выбираете качественный и проверенный продукт. Датчик учета расхода сжатого воздуха IFM SDG450 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SDG450 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры.
Для заказа данной позиции достаточно указать название модели SDG450 и артикул SDG3"/METRIS PB DN80

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2; Количество аналоговых выходов: 1
Диапазон измерения	0,6…143,9 m/s; 12…2769 m³/h
Подключение к процессу	фланец DN80 в соответствии с:DIN EN 10220
Применение	для общепромышленного применения
Среда	Сжатый воздух
Температура измеряемой среды [°C]	-10…60
Мин. разрывное давление	64 bar 6,4 MPa
Предел прочности по давлению	16 bar 1,6 MPa
Рабочее напряжение [V]	18…30 DC; (по SELV/PELV)
Потребление тока [mA]	< 80
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	1
Входы	Входы сброс счетчика
Выходы	Выходной сигнал коммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода [V]	2,5 DC
Постоянный ток нагрузки коммутационного выхода [mA]	150; (на каждый выход)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20; (масштабируемый)
Наиб. нагрузка [Ω]	500
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки	0,6…143,9 m/s; 12…2769 m³/h
Диапазон индикации	1,2…172,7 m/s; 24…3323 m³/h
Ширина шага	0,1 m/s; 1 m³/h
Контроль давления
Диапазон измерения [bar]	-1…16
Диапазон индикации [bar]	-1…20
Разрешение [bar]	0,05
Точка срабатывания SP [bar]	-0,92…16
Точка сброса rP [bar]	-1…15,92
Аналоговая пусковая точка [bar]	-1…12,8
Аналоговая конечная точка [bar]	2,2…16
С шагом в [bar]	0,01
Контроль моментального расхода
Диапазон измерения	0…100000000 m³; 0…353146667,2 scf
Диапазон индикации	0…100000000 m³; 0…353146667,2 scf
Точка срабатывания SP	0,001…10000000 m³; 0,05…353146667,2 scf
Значение импульса	0,001…10000000 m³; 0,05…353146667,2 scf
С шагом в	0,0001 m³; 0,005 scf
Длина импульса [s]	0,002…2
Контроль температуры
Диапазон измерения	-10…60 °C; 14…140 °F
Диапазон индикации	-24…74 °C; -11,2…165,2 °F
Разрешение	0,2 °C; 0,5 °F
Точка срабатывания SP	-9,7…60 °C; 14,6…140 °F
Точка сброса rP	-10…59,7 °C; 14…139,4 °F
Аналоговая пусковая точка	-10…46 °C; 14…114,8 °F
Аналоговая конечная точка	4…60 °C; 39,2…140 °F
С шагом в	0,1 °C; 0,1 °F
Точность (в диапазоне измерения)	класс 141: ± (3 % MW + 0,3 % MEW); класс 344: ± (6 % MW + 0,6 % MEW); качество воздуха по ISO 8573-1:2010; исходные условия: длина впускной трубы>= 135 cm; длина выпускной трубы>= 19 cm; исходная температура: 18..26 °C; стандартный объемный расход 12…1539 m³/h; (стандартный объемный расход DIN_ISO_2533 15 °C , 1013,25 mbar, 0 % r.H.)
Повторяемость [% от конечного значения]	± 0,2
Отклонение от характеристики [% от конечного значения]	< ± 0,5; (BFSL = прямая линия наилучшего соответствия)
Наибольший TK коэффициент диапазона измерений [% MEW / 10 K]	± 0,3
Наибольший TK коэффициент нулевой точки [% MEW / 10 K]	± 0,1
Точность [K]	± 0,5; (средний поток в пределах диапазона измерения потока)
Время отклика [s]	0,1; (dAP = 0)
Значение процесса демпфирования dAP [s]	0…5
Время отклика контроля давления [s]	0,05
Динамика реакции срабатывания T05 / T09 [s]	T09 = 0,5
Программное обеспечение / Программирование	Выбор параметров гистерезис / окно; нормально открытый / нормально закрытый; токовый/импульсный выход; дисплей можно вращать и отключить; Дисплей; сумматор
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт	SDCI IEC 61131-9 CDV
Профили	Common — I&D Identification and Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	8
Бинарные рабочие данные	2
Миним. время рабочего цикла [ms]	7,2
Поддерживаемые DeviceID	default 1539
Температура окружающей среды [°C]	0…60
Температура хранения [°C]	-20…85
Макс. допустимая относительная влажность [%]	90
Степень защиты	IP 65; IP 67
Испытания / одобрения	ЭMC DIN EN 60947-5-9
Вибропрочность	DIN EN 68000-2-6 5 г (10…2000 Hz)
MTTF [годы]	167
Директива по оборудованию под давлением	Modul A; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Вес [g]	11760
Корпус	Прямоугольный
Размеры [mm]	160 x 141 x 200
Материал	PBT+PC-GF30; PPS GF40; нерж. сталь (1.4301/304); нерж. сталь (1.4305/303); нерж. сталь (1.4404 / 316L); FKM
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4301/304); нерж. сталь (1.4404 / 316L); FKM; керамика стекло обработанное; PPS GF40; Al2O3 (керамика); акрилатный; Трубная секция: сталь гальванизированный
Подключение к процессу	фланец DN80 в соответствии с:DIN EN 10220
Дисплей	Цветной дисплей 1,44″, 128 x 128 пикселей; 2 x светодиод, жёлтый
Примечания	MW = Измеренное значение; MEW = Верхний предел диапазона измерения; D = внутренний диаметр трубы; Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533. Для получения информации об установке и работе, пожалуйста, посмотрите инструкции. Упаковочная величина 1 шт.
Электрическое подключение	Разъем: 1 x M12; кодировка: A
Соединение	OUT1/IO-Link: Коммутационный выход поток; Коммутационный выход температура; Коммутационный выход давление; Импульсный выход расходомер; сигнальный выход счетчик с предварительным набором OUT2/InD: Коммутационный выход поток; Коммутационный выход температура; Коммутационный выход давление; Аналоговый выход поток; Аналоговый выход температура; Аналоговый выход давление; сигнальный выход счетчик с предварительным набором; Импульсный выход расходомер; Вход сброс счетчика
