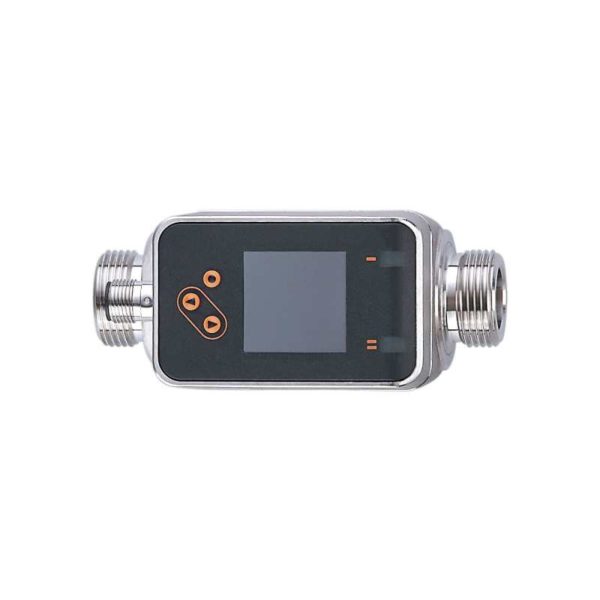

Магнитно-индуктивный датчик потока SM7120

Общее описание

Покупая Магнитно-индуктивный датчик потока IFM, вы выбираете качественный и проверенный продукт. Магнитно-индуктивный датчик потока IFM SM7120 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SM7120 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Магнитно-индуктивные датчики потока.
Для заказа данной позиции достаточно указать название модели SM7120 и артикул SMR34XGXFRKG/US-100

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения	0,1…75 l/min 0,006…4,5 m³/h
Подключение к процессу	G 3/4 DN20 плоское уплотнение
Приложение
Особенности	позолоченные контакты
Среда	Электропроводящие жидкости, Вода, жидкости на водной основе
Примечание к среде	электропроводность: ≥ 20 µS/cm вязкость: < 70 mm²/s (40 °C)
Температура измеряемой среды [°C]	-20…90
Предел прочности по давлению [bar]	16
Электронные данные
Рабочее напряжение [V]	18…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	< 80
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	5
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Входы
Входы	сброс счетчика
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, частотный сигнал, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	100
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, (масштабируемый)
Наиб.нагрузка [Ω]	500
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	0,1…75 l/min 0,006…4,5 m³/h
Диапазон индикации	-90…90 l/min -5,4…5,4 m³/h
Разрешение	0,1 l/min 0,006 m³/h
Точка срабатывания SP	0,5…75 l/min 0,03…4,5 m³/h
Точка сброса rP	0,1…74,6 l/min 0,006…4,48 m³/h
Начальная точка аналогового сигнала, ASP	0…59,9 l/min 0…3,6 m³/h
Конечная точка аналогового сигнала, АЕР	15,1…75 l/min 0,9…4,5 m³/h
Значение отсечки низкого расхода LFC	0,1…3,8 l/min 0,006…0,23 m³/h
Конечная точка частоты, FEP	15,1…75 l/min 0,9…4,5 m³/h
Частота на конечной точке FRP [Hz]	1…10000
Контроль моментального расхода
Длина импульса [s]	0,003…2
Значение импульса	0,001…99990000 I
Контроль температуры
Диапазон измерения [°C]	-20…90
Диапазон индикации [°C]	-42…112
Разрешение [°C]	0,1
Точка срабатывания SP [°C]	-19,6…90
Точка сброса rP [°C]	-20…89,6
Aналоговая пусковая точка [°C]	-20…68
Aналоговая конечная точка [°C]	2…90
С шагом в [°C]	0,1
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	± (0,8 % MW + 0,2 % MEW)
Повторяемость	± 0,2 % MEW
Контроль температуры
Точность [K]	± 2,5 (Q> 5 % MEW)
Время реакции
Контроль скорости потока
Задержка при запуске [s]	0…50
Время отклика [s]	< 0,25, (dAP = 0, T09)
Демпфирование коммутационного выхода dAP [s]	0…5
Контроль температуры
Время отклика [s]	15, (Q> 10 % MEW, T09)
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, Частотный выход, токовый/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
Профили	Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	3
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	6
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 955
Условия эксплуатации
Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Степень защиты	IP 65, IP 67
Испытания / одобрения
ЭMC	DIN EN 60947-5-9
Ударопрочность	DIN IEC 68-2-27 20 г (11 ms)
Вибропрочность	DIN IEC 68-2-6: 5 g (10…2000 Hz)
MTTF [годы]	114
Сертификат UL	Регистрационный номер UL I014 Номер файла UL E174189
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	798
Материал	нерж. сталь (1.4408/316), нерж. сталь (1.4404 / 316L), PC, PBT+PC-GF30
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L), PEEK, углеродное волокно РЕЕК, EPDM, Centellen
Подключение к процессу	G 3/4 DN20 плоское уплотнение
Дисплеи / Элементы управления
Дисплей	Цветной дисплей 1,44′, 128 x 128 пикселей 2 x светодиод, жёлтый
Примечания
Примечания	MW = Измеренное значение MEW = Верхний предел диапазона измерения
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
диаграммы и графики
	Потеря давления / объёмный расход
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SM7120-00 — 13.06.2019 —
