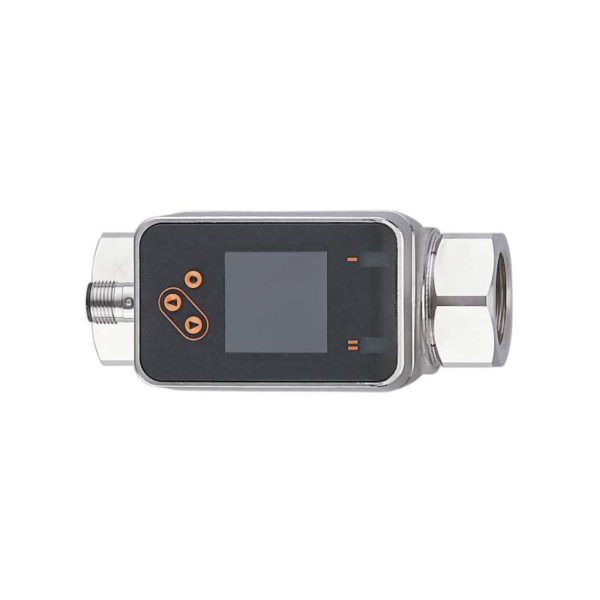

Магнитно-индуктивный датчик потока SM7621

Общее описание

Покупая Магнитно-индуктивный датчик потока IFM, вы выбираете качественный и проверенный продукт. Магнитно-индуктивный датчик потока IFM SM7621 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SM7621 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Магнитно-индуктивные датчики потока.
Для заказа данной позиции достаточно указать название модели SM7621 и артикул SMN34XGXFRKG/US-100

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения	1,2…1190 gph 0,02…19,82 gpm
Подключение к процессу	3/4′ NPT DN20
Приложение
Особенности	позолоченные контакты
Среда	Электропроводящие жидкости, Вода, жидкости на водной основе
Примечание к среде	электропроводность: ≥ 20 µS/cm вязкость: < 70 mm²/s (40 °C)
Температура измеряемой среды [°F]	-4…194
Предел прочности по давлению [bar]	16
Предел прочности по давлению [Mpa]	1,6
Электронные данные
Рабочее напряжение [V]	18…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	< 80
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	5
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Входы
Входы	сброс счетчика
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, IO-Link, частотный сигнал, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	100
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, (масштабируемый)
Наиб.нагрузка [Ω]	500
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	1,2…1190 gph 0,02…19,82 gpm
Диапазон индикации	-1426,8…1426,8 gph -23,78…23,78 gpm
Разрешение	0,6 gph 0,01 gpm
Точка срабатывания SP	8,4…1189 gph 0,14…19,81 gpm
Точка сброса rP	1,2…1183 gph 0,03…19,71 gpm
Начальная точка аналогового сигнала, ASP	0…950 gph 0…15,82 gpm
Конечная точка аналогового сигнала, АЕР	240…1189 gph 3,99…19,81 gpm
Значение отсечки низкого расхода LFC	1,8…59,4 gph 0,03…0,99 gpm
Конечная точка частоты, FEP	240…1189 gph 3,99…19,81 gpm
Частота на конечной точке FRP [Hz]	1…10000
Контроль моментального расхода
Длина импульса [s]	0,003…2
Значение импульса	0,001…99990000 I
Контроль температуры
Диапазон измерения [°F]	-4…194
Диапазон индикации [°F]	-43,6…233,6
Разрешение [°F]	0,1
Точка срабатывания SP [°F]	-3,3…194
Точка сброса rP [°F]	-4…193,3
Aналоговая пусковая точка [°F]	-4…154,4
Aналоговая конечная точка [°F]	35,6…194
С шагом в [°F]	0,1
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	± (0,8 % MW + 0,2 % MEW)
Повторяемость	± 0,2 % MEW
Контроль температуры
Точность [K]	± 2,5 (Q> 5 % MEW)
Время реакции
Контроль скорости потока
Задержка при запуске [s]	0…50
Время отклика [s]	< 0,25, (dAP = 0, T09)
Демпфирование коммутационного выхода dAP [s]	0…5
Контроль температуры
Время отклика [s]	15, (Q> 10 % MEW, T09)
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, Частотный выход, токовый/импульсный выход, Задержка пуска, дисплей можно отключить, Дисплей
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
Профили	Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	3
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	6
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 958
Условия эксплуатации
Температура окружающей среды [°F]	-4…140
Температура хранения [°F]	-13…176
Степень защиты	IP 65, IP 67
Испытания / одобрения
ЭMC	DIN EN 60947-5-9
Ударопрочность	DIN IEC 68-2-27 20 г (11 ms)
Вибропрочность	DIN IEC 68-2-6: 5 g (10…2000 Hz)
MTTF [годы]	114
Сертификат UL	Регистрационный номер UL I014 Номер файла UL E174189
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	848,9
Материал	нерж. сталь (1.4408/316), нерж. сталь (1.4404 / 316L), PC, PBT+PC-GF30
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L), PEEK, углеродное волокно РЕЕК, FKM
Подключение к процессу	3/4′ NPT DN20
Дисплеи / Элементы управления
Дисплей	Цветной дисплей 1,44′, 128 x 128 пикселей 2 x светодиод, жёлтый
Примечания
Примечания	MW = Измеренное значение MEW = Верхний предел диапазона измерения
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
диаграммы и графики
	Потеря давления / объёмный расход
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SM7621-00 — 14.06.2019 —
