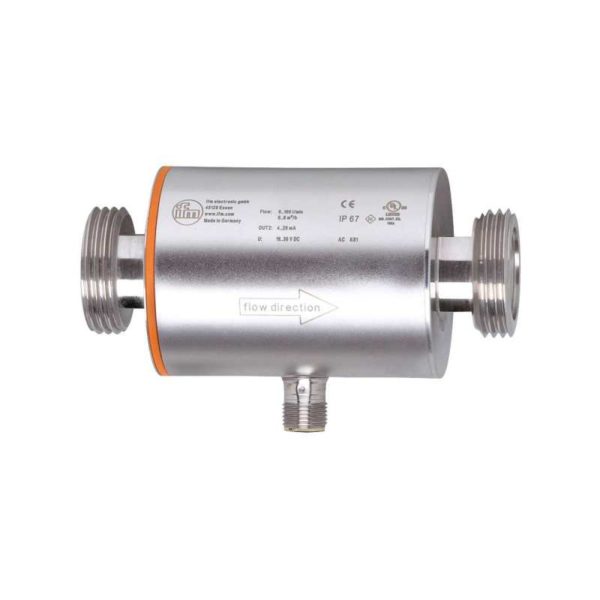

Магнитно-индуктивный датчик потока SM8050

Общее описание

Покупая Магнитно-индуктивный датчик потока IFM, вы выбираете качественный и проверенный продукт. Магнитно-индуктивный датчик потока IFM SM8050 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SM8050 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Магнитно-индуктивные датчики потока.
Для заказа данной позиции достаточно указать название модели SM8050 и артикул SMR11GGX10KG/US

• Описание

Описание

Характеристики
Количество входов и выходов	Количество аналоговых выходов: 1
Диапазон измерения [l/min]	0,2…100
Подключение к процессу	резьбовое соединение G 1 DN25 плоское уплотнение
Приложение
Особенности	позолоченные контакты
Применение	для общепромышленного применения
Установка	подключение к трубе при помощи адаптера
Среда	Электропроводящие жидкости, Вода, жидкости на водной основе
Примечание к среде	электропроводность: ≥ 20 µS/cm вязкость: < 70 mm²/s (40 °C)
Температура измеряемой среды [°C]	-10…70
Предел прочности по давлению [bar]	16
Предел прочности по давлению [Mpa]	1,6
MAWP (для применения в соответствии с CRN) [bar]	11,2
Электронные данные
Рабочее напряжение [V]	18…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	95, (24 V)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	5
Входы/выходы
Количество входов и выходов	Количество аналоговых выходов: 1
Выходы
Общее количество выходов	1
Выходной сигнал	аналоговый сигнал, IO-Link, (конфигурируемый)
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20
Наиб.нагрузка [Ω]	500
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения [l/min]	0,2…100
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	± (0,8 % MW + 0,5 % MEW)
Повторяемость	± 0,2% MEW
Время реакции
Контроль скорости потока
Время отклика [s]	0,15, (dAP = 0, T19)
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
Профили	Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	2
Миним.время рабочего цикла [ms]	3
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 577
Условия эксплуатации
Температура окружающей среды [°C]	-10…60
Температура хранения [°C]	-25…80
Степень защиты	IP 67
Испытания / одобрения
ЭMC	DIN EN 60947-5-9
Ударопрочность	DIN IEC 68-2-27 20 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 5 г (10…2000 Hz)
MTTF [годы]	167
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	591,5
Материал	нерж. сталь (1.4404 / 316L), PBT-GF20, FKM, TPE
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L), PEEK, FKM
Подключение к процессу	резьбовое соединение G 1 DN25 плоское уплотнение
Примечания
Примечания	MW = Измеренное значение MEW = Верхний предел диапазона измерения
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
диаграммы и графики
Потеря давления	dP Потеря давления Q объёмный расход
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SM8050-02 — 30.06.2016 —
