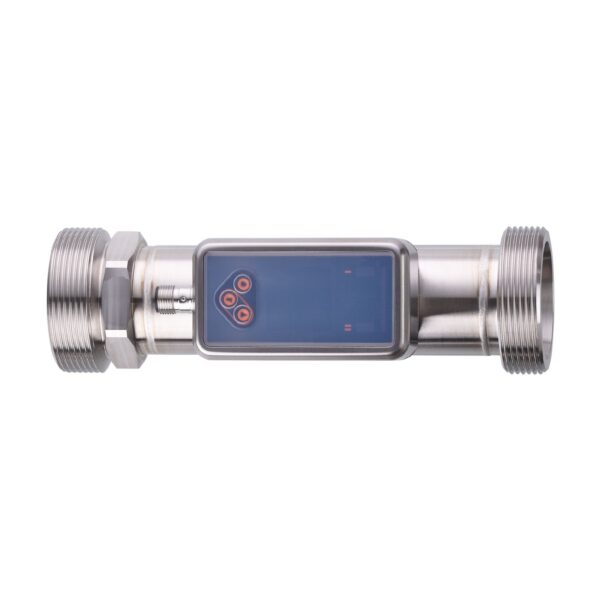

Ультразвуковой датчик потока SU2020

Общее описание

Покупая Ультразвуковой датчик потока IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик потока IFM SU2020 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SU2020 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Ультразвуковые датчики расхода.
Для заказа данной позиции достаточно указать название модели SU2020 и артикул SUR21XFBFRKG/US

• Описание

Описание

Характеристики
Диапазон измерения	5…1000 l/min 300…60000 l/h 0,058…11,666 m/s 0,3…60 m³/h
Подключение к процессу	резьбовое соединение G 2 внешняя резьба DN50
Особенности	позолоченные контакты
Среда	сверхчистая вода; Вода; жидкости на водной основе
Примечание к среде	жидкости на водной основе: для сред с>10% добавок предлагается только повторяемость
Температура измеряемой среды [°C]	-20…100
Мин. разрывное давление	150 bar 15 MPa
Предел прочности по давлению	100 bar 10 MPa
Устойчивость к вакууму [mbar]	-1000
MAWP (для применения в соответствии с CRN)	36,6 bar 3,66 MPa
Электронные данные
Рабочее напряжение [V]	18…32 DC; (по SELV/PELV)
Потребление тока [mA]	< 75
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	5
Принцип измерения
Принцип измерения	ultrasonic
Входы
Входы сброс счетчика	есть
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; totaliser switching signal
Электрическое исполнение	PNP/NPN
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода [V]	2 DC
Постоянный ток нагрузки коммутационного выхода [mA]	100 DC
Частота переключения DC [Hz]	0…10000
Аналоговый выход по току [mA]	4…20
Наиб. нагрузка [Ω]	500
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	5…1000 l/min 300…60000 l/h 0,058…11,666 m/s 0,3…60 m³/h
Диапазон индикации	-1200…1200 l/min -72000…72000 l/h -13,999…13,999 m/s -72…72 m³/h
Разрешение	0,1 l/min 1 l/h 0,001 m/s 0,002 m³/h
Точка срабатывания SP	10,5…1000 l/min 630…60000 l/h 0,122…11,666 m/s 0,63…60 m³/h
Точка сброса rP	5,3…994,8 l/min 318…59688 l/h 0,062…11,605 m/s 0,318…59,688 m³/h
Начальная точка аналогового сигнала, ASP	-1000…800 l/min -60000…48000 l/h -11,666…9,333 m/s -60…48 m³/h
Конечная точка аналогового сигнала, АЕР	-800…1000 l/min -48000…60000 l/h -9,333…11,666 m/s -48…60 m³/h
Значение отсечки низкого расхода LFC	5…50 l/min 300…3000 l/h 0,058…0,583 m/s 0,3…3 m³/h
Конечная точка частоты, FEP	200,6…1000 l/min 12037…60000 l/h 2,34…11,666 m/s 12,037…60 m³/h
Частота на конечной точке [Hz]	1…10000 FRP
Контроль моментального расхода	Длина импульса [s] 0,002…2
Значение импульса	0,1…99990000 I
Контроль температуры
Диапазон измерения [°C]	-20…100
Диапазон индикации [°C]	-44…124
Разрешение [°C]	0,1
Точка срабатывания SP [°C]	-19,6…100
Точка сброса rP [°C]	-20…99,6
Аналоговая пусковая точка [°C]	-20…76
Аналоговая конечная точка [°C]	4…100
Начальная точка частоты, FSP [°C]	-20…76
Конечная точка частоты, FEP [°C]	4…100
Частота на конечной точке [Hz]	1…10000 FRP
Точность/погрешность
Контроль скорости потока	Точность (в диапазоне измерения) ± (1,0 % MW + 0,5 % MEW)
Повторяемость	± 0,2 % MEW
Контроль температуры	Точность [K] ± 2,5 (Q> 5 % MEW)
Температурный коэффициент [% от диапазона измерения / 10 K]	0,2
Время реакции
Контроль скорости потока	Время отклика [s] < 0,25; (dAP = 0, T09)
Значение процесса демпфирования dAP [s]	0…5
Контроль температуры	Динамика реакции [s] 5,7 / 86 срабатывания T05 / T09
Программное обеспечение / Программирование
Функции самодиагностики	определение направления потока; качество сигнала
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1.3
Стандарт	SDCI IEC 61131-9: 2013-07
Профили	BLOB Binary Large Object transfer; Common — I&D Identification and Diagnosis
Нужный тип порта	A
Аналоговые рабочие данные	3
Бинарные рабочие данные	2
Миним. время рабочего цикла [ms]	9,6
Рабочие данные IO-Link (циклические)
Функция	длина бита
сумматор	32
Контроль скорости потока	32
Контроль температуры	32
состояние	4
Выход 1	1
Выход 2	1
Поддерживаемые DeviceID	default 1461
Условия эксплуатации
Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Степень защиты	IP 67
Механические данные
Вес [g]	1180
Корпус	Прямоугольный
Способ монтажа	длина впускной трубы 5xDN; длина выпускной трубы 1xDN
Размеры [mm]	200 x 59,6 x 90,5
Материал	корпус: нерж. сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение Дисплей: FKM; разъём: PBT (полибутилентерефталат)
Материалы корпуса в контакте с изм. средой	Секция трубы: нерж. сталь (1.4404 / 316L); Уплотнение присоединения к процессу: NBR усиленное стекловолокно Прокладка
Подключение к процессу	резьбовое соединение G 2 внешняя резьба DN50
Характеристика поверхности Ra/Rz частей в контакте со средой	Ra < 1,25 µm
Дисплеи / Элементы управления
Дисплей	Цветной дисплей 1,44″, 128 x 128 пикселей
Функция переключения диагностика	2 x светодиод, жёлтый; 1 x светодиод, 3-цветный
Дисплей	l/min; l/h; m³/h; m/s
электрическое подключение
Разъем	1 x M12; кодировка: A; Контакты: позолоченый
Соединение
OUT1/IO-Link	Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Частотный выход Контроль моментального расхода; Частотный выход Контроль температуры; сигнальный выход счетчик с предварительным набором
OUT2/InD	Коммутационный выход Контроль моментального расхода; Коммутационный выход Контроль температуры; Импульсный выход расходомер; Аналоговый выход поток; Аналоговый выход температура; сигнальный выход счетчик с предварительным набором
Вход сброс счетчика	есть
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил	BK= черный; BN= коричневый; BU= синий; WH= белый
