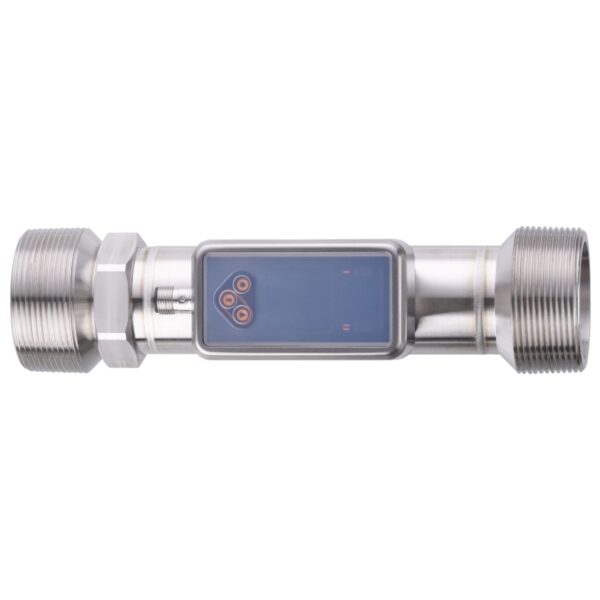

Ультразвуковой датчик потока SU2621

Общее описание

Покупая Ультразвуковой датчик потока IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик потока IFM SU2621 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SU2621 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Ультразвуковые датчики расхода.
Для заказа данной позиции достаточно указать название модели SU2621 и артикул SUN21XFBFRKG/US

• Описание

Описание

Характеристики
Диапазон измерения	5…1000 l/min 0,3…60 m³/h 79…15850 gph 1,32…264,18 gpm
Подключение к процессу	резьбовое соединение 2″ NPT внешняя резьба DN50
Особенности	позолоченные контакты
Среда	сверхчистая вода; Вода; жидкости на водной основе
Примечание к среде	жидкости на водной основе: для сред с>10% добавок предлагается только повторяемость
Температура измеряемой среды	-20…100 °C -4…212 °F
Мин. разрывное давление	150 bar 15 MPa
Предел прочности по давлению	100 bar 10 MPa
Устойчивость к вакууму [mbar]	-1000
MAWP (для применения в соответствии с CRN)	36,6 bar 3,66 MPa
Электронные данные
Рабочее напряжение [V]	18…32 DC; (по SELV/PELV)
Потребление тока [mA]	< 75
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	5
Принцип измерения
Принцип измерения	ultrasonic
Входы
Входы	сброс счетчика
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; импульсный сигнал; аналоговый сигнал; IO-Link; частотный сигнал; диагностический сигнал; totaliser switching signal
Электрическое исполнение	PNP/NPN
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода [V]	2 DC
Постоянный ток нагрузки коммутационного выхода [mA]	100 DC
Частота переключения DC [Hz]	0…10000
Аналоговый выход по току [mA]	4…20
Наиб. нагрузка [Ω]	500
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	5…1000 l/min 0,3…60 m³/h 79…15850 gph 1,32…264,18 gpm
Диапазон индикации	-1200…1200 l/min -72…72 m³/h -19020…19020 gph -317…317 gpm
Разрешение	0,1 l/min 0,001 m³/h 1 gph 0,01 gpm
Точка срабатывания SP	10,5…1000 l/min 0,63…60 m³/h 166…15850 gph 2,77…264,17 gpm
Точка сброса rP	5,3…994,8 l/min 0,318…59,688 m³/h 84…15768 gph 1,4…262,8 gpm
Начальная точка аналогового сигнала, ASP	-1000…800 l/min -60…48000 m³/h -15850…12680 gph -264,18…211,34 gpm
Конечная точка аналогового сигнала, АЕР	-800…1000 l/min -48000…60 m³/h -12680…15850 gph -211,34…264,17 gpm
Значение отсечки низкого расхода LFC	5…50 l/min 0,3…3 m³/h 79…793 gph 1,32…13,21 gpm
Конечная точка частоты, FEP	200,6…1000 l/min 12,037…60 m³/h 3180…15850 gph 53…264,17 gpm
Частота на конечной точке [Hz], FRP	1…10000
Контроль моментального расхода
Длина импульса [s]	0,002…2
Значение импульса	0,1…99990000 I; 0,026…26414563,515 gal
Контроль температуры
Диапазон измерения	-20…100 °C -4…212 °F
Диапазон индикации	-44…124 °C -47,2…255,2 °F
Разрешение [°C]	0,1
Точка срабатывания SP	-19,6…100 °C -3,2…212 °F
Точка сброса rP	-20…99,6 °C -4…211,2 °F
Аналоговая пусковая точка	-20…76 °C -4…168,8 °F
Аналоговая конечная точка	4…100 °C 39,2…212 °F
Начальная точка частоты, FSP	-20…76 °C 4…168,8 °F
Конечная точка частоты, FEP	4…100 °C 39,2…212 °F
Частота на конечной точке [Hz], FRP	1…10000
Точность/погрешность
Контроль скорости потока	± (1,0 % MW + 0,5 % MEW)
Повторяемость	± 0,2 % MEW
Контроль температуры	Точность [K] ± 2,5 (Q> 5 % MEW)
Температурный коэффициент [% от диапазона измерения / 10 K]	0,2
Время реакции
Контроль скорости потока	Время отклика [s] < 0,25; (dAP = 0, T09)
Значение процесса демпфирования dAP [s]	0…5
Контроль температуры	Динамика реакции [s] 5,7 / 86 срабатывания T05 / T09
Программное обеспечение / Программирование
Функции самодиагностики	определение направления потока; качество сигнала
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1.3
Стандарт	SDCI IEC 61131-9: 2013-07
Профили	BLOB Binary Large Object transfer; Common — I&D Identification and Diagnosis
Нужный тип порта	A
Аналоговые рабочие данные	3
Бинарные рабочие данные	2
Миним. время рабочего цикла [ms]	9,6
Рабочие данные IO-Link (циклические)
Функция	длина бита
сумматор	32
Контроль скорости потока	32
Контроль температуры	32
состояние	4
Выход 1	1
Выход 2	1
Поддерживаемые DeviceID
Режим работы	ID прибора
default	1464
Условия эксплуатации
Температура окружающей среды [°C]	-20…60
Температура хранения [°C]	-25…80
Степень защиты	IP 67
Механические данные
Вес [g]	1384,5
Корпус	Прямоугольный
Способ монтажа	длина впускной трубы 5xDN; длина выпускной трубы 1xDN
Размеры [mm]	231,8 x 60,7 x 91
Материал	корпус: нерж. сталь (1.4404 / 316L); Дисплей: PFA; Уплотнение Дисплей: FKM; разъём: PBT (полибутилентерефталат)
Материалы корпуса в контакте с изм. средой	Секция трубы: нерж. сталь (1.4404 / 316L)
Подключение к процессу	резьбовое соединение 2″ NPT внешняя резьба DN50
Характеристика поверхности Ra/Rz частей в контакте со средой	49,21 µin
Дисплеи / Элементы управления
Дисплей	Цветной дисплей 1,44″, 128 x 128 пикселей
Функция переключения диагностика	2 x светодиод, жёлтый; 1 x светодиод, 3-цветный
