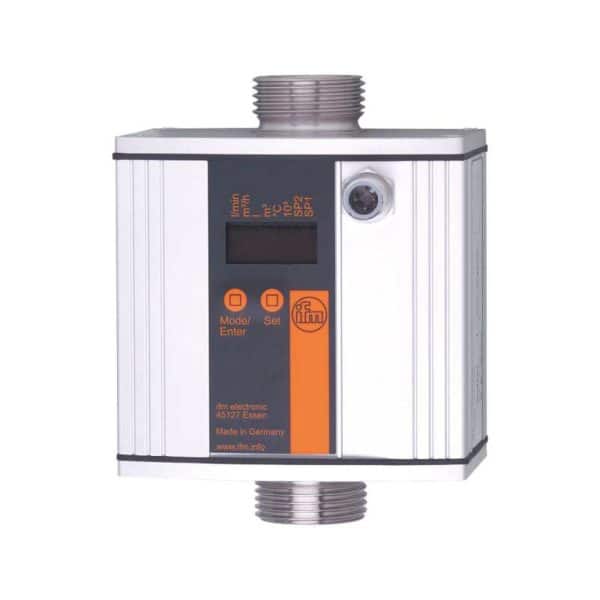

Ультразвуковой датчик потока SU8000

Общее описание

Покупая Ультразвуковой датчик потока IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик потока IFM SU8000 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SU8000 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Ультразвуковые датчики расхода.
Для заказа данной позиции достаточно указать название модели SU8000 и артикул SUR11HGBFRKG/W/US-100-IPF

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения	0…100 l/min 0…6 m³/h
Подключение к процессу	резьбовое соединение G 1 плоское уплотнение
Приложение
Особенности	позолоченные контакты
Применение	Суммирующая функция, для общепромышленного применения
Установка	подключение к трубе при помощи адаптера
Среда	Вода, гликолевые растворы, Охлаждающие жидкости, масло
Примечание к среде	низковязкие масла с вязкостью: 7…40 mm²/s (40 °C) высоковязкие масла с вязкостью: 30…68 mm²/s (40 °C)
Температура измеряемой среды [°C]	-10…80
Предел прочности по давлению [bar]	16
Предел прочности по давлению [Mpa]	1,6
Электронные данные
Рабочее напряжение [V]	19…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	100
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	10
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Входы
Входы	сброс счетчика
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250, (на каждый выход)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, (масштабируемый)
Наиб.нагрузка [Ω]	500
Аналоговый выход по напряжению [V]	0…10, (масштабируемый)
Мин. сопротивление нагрузки [Ω]	2000
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	0…100 l/min 0…6 m³/h
Диапазон индикации	0…120 l/min 0…7,2 m³/h
Разрешение	0,1 l/min 0,005 m³/h
Точка срабатывания SP	0,2…100 l/min 0,01…6 m³/h
Точка сброса rP	0…99,8 l/min 0…5,99 m³/h
Начальная точка аналогового сигнала, ASP	0…80 l/min 0…4,8 m³/h
Конечная точка аналогового сигнала, АЕР	20…100 l/min 1,2…6 m³/h
Макс. скорость потока	110 l/min 6,6 m³/h
Ширина шага	0,1 l/min 0,005 m³/h
Контроль моментального расхода
Значение импульса	0,1 l…1 000 000 m³
Длина импульса [s]	0,025…2
Контроль температуры
Диапазон измерения [°C]	-10…80
Разрешение [°C]	0,2
Точка срабатывания SP [°C]	-9,8…80
Точка сброса rP [°C]	-10…79,8
Aналоговая пусковая точка [°C]	-10…62
Aналоговая конечная точка [°C]	8…80
С шагом в [°C]	0,2
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	< ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW), (Вода, гликоль: 35%, масло: вязкость 68 мм²/с при 40°C)
Повторяемость	0,2 l/min, 12 l/h, 0,012 m³ /h
Контроль температуры
Точность [K]	± 3 (Q> 1 l/min)
Время реакции
Контроль скорости потока
Время отклика [s]	0,25, (dAP = 0)
Программируемое время задержки dS, dr [s]	0…50
Демпфирование коммутационного выхода dAP [s]	0…1
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]	T09 = 70 (Q> 5 l/min), (Вода)
Программное обеспечение / Программирование
Выбор параметров	Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры
Условия эксплуатации
Температура окружающей среды [°C]	-10…60
Температура хранения [°C]	-25…80
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV EN 61000-4-6 ВЧ проводимость 10 V
Ударопрочность	DIN IEC 68-2-27 20 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 5 г (10…2000 Hz)
MTTF [годы]	185
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	1713,5
Материал	корпус: AlMgSi0,5 анодное оксидирование, Уплотнение: FKM, PA 6.6, Защитное покрытие: PA (полиамид)
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L), FKM, PES, Centellen 200
Подключение к процессу	резьбовое соединение G 1 плоское уплотнение
Дисплеи / Элементы управления
Дисплей	Дисплей 6 x светодиод, зелёный (l/min, m³/h, l, m³, 10³, °C) Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный
Принадлежности
Комплект поставки	уплотнения: 2, Centellen
Принадлежности (необязательные)	адаптер для трубы: 1 x R 1/2, нерж.сталь, E40179 адаптер для трубы: 1 x R 3/4, нерж.сталь, E40180 адаптер для трубы: 1 x R 1/2, латунь, E40152 адаптер для трубы: 1 x R 3/4, латунь, E40153
Примечания
Примечания	MW = Измеренное значение MEW = Верхний предел диапазона измерения Уплотнение: только с прокладками Centellen, поставляемыми в наборе
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Литой корпус: латунь, покрытие Optalloy, Контакты: позолоченый
диаграммы и графики
Потеря давления	dP Потеря давления Q объёмный расход
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SU8000-01 — 12.11.2014 —
