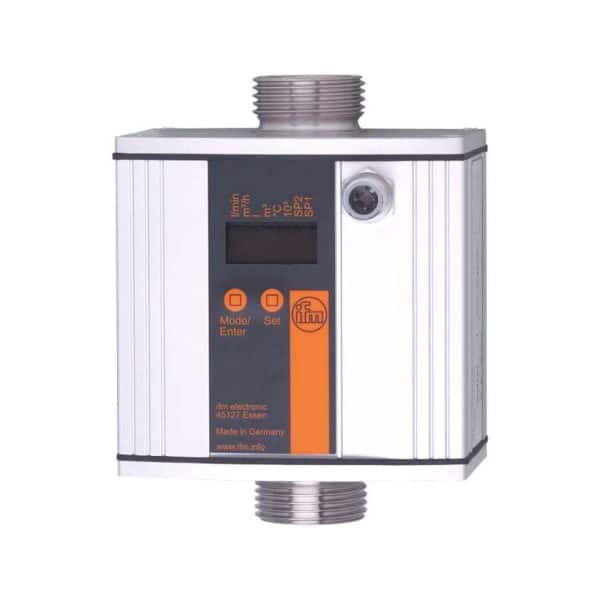

Ультразвуковой датчик потока SU8001

Общее описание

Покупая Ультразвуковой датчик потока IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик потока IFM SU8001 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SU8001 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Ультразвуковые датчики расхода.
Для заказа данной позиции достаточно указать название модели SU8001 и артикул SUR11HGBFRKG/W/US-100-IPF

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Диапазон измерения	0…1585 gph 0…26,44 gpm
Подключение к процессу	резьбовое соединение G 1 плоское уплотнение
Приложение
Особенности	позолоченные контакты
Применение	Суммирующая функция, для общепромышленного применения
Установка	подключение к трубе при помощи адаптера
Среда	Вода, гликолевые растворы, Охлаждающие жидкости, масло
Примечание к среде	низковязкие масла с вязкостью: 7…40 mm²/s (40 °C) высоковязкие масла с вязкостью: 30…68 mm²/s (40 °C)
Температура измеряемой среды [°F]	14…176
Предел прочности по давлению [bar]	16
Предел прочности по давлению [psi]	232
Электронные данные
Рабочее напряжение [V]	19…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	100
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	10
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 1
Входы
Входы	сброс счетчика
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250, (на каждый выход)
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, (масштабируемый)
Наиб.нагрузка [Ω]	500
Аналоговый выход по напряжению [V]	0…10, (масштабируемый)
Мин. сопротивление нагрузки [Ω]	2000
Импульсный выход	Расходомер
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	0…1585 gph 0…26,44 gpm
Диапазон индикации	0…1902 gph 0…31,72 gpm
Разрешение	1 gph 0,02 gpm
Точка срабатывания SP	4…1585 gph 0,06…26,44 gpm
Точка сброса rP	0…1581 gph 0…26,38 gpm
Начальная точка аналогового сигнала, ASP	0…1285 gph 0…21,44 gpm
Конечная точка аналогового сигнала, АЕР	300…1585 gph 5…26,44 gpm
Макс. скорость потока	1902 gph 31,7 gpm
Ширина шага	1 gph 0,02 gpm
Контроль моментального расхода
Значение импульса	0,02…9000 * 10³ gal
С шагом в	0,02 gal
Длина импульса [s]	0,3…2
Контроль температуры
Диапазон измерения [°F]	14…176
Разрешение [°F]	0,5
Точка срабатывания SP [°F]	14,5…176
Точка сброса rP [°F]	14…175,5
Aналоговая пусковая точка [°F]	14…145,5
Aналоговая конечная точка [°F]	44,5…176
С шагом в [°F]	0,5
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	< ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW), (Вода, гликоль: 35%, масло: вязкость 68 мм²/с при 40°C)
Повторяемость	0,05 gpm, 3 gph
Контроль температуры
Точность [K]	± 5,4 (Q> 0,26 gpm)
Время реакции
Контроль скорости потока
Время отклика [s]	0,25, (dAP = 0)
Программируемое время задержки dS, dr [s]	0…50
Демпфирование коммутационного выхода dAP [s]	0…1
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]	T09 = 70 (Q> 1 gpm), (Вода)
Программное обеспечение / Программирование
Выбор параметров	Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры
Условия эксплуатации
Температура окружающей среды [°F]	14…140
Температура хранения [°F]	-13…176
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV EN 61000-4-6 ВЧ проводимость 10 V
Ударопрочность	DIN IEC 68-2-27 20 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 5 г (10…2000 Hz)
MTTF [годы]	185
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	1666,5
Материал	корпус: AlMgSi0,5 анодное оксидирование, Уплотнение: FKM, PA 6.6, Защитное покрытие: PA (полиамид)
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L), FKM, PES, Centellen 200
Подключение к процессу	резьбовое соединение G 1 плоское уплотнение
Дисплеи / Элементы управления
Дисплей	Дисплей 5 x светодиод, зелёный (gpm, gph, gal, °F, 10³) Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный
Принадлежности
Комплект поставки	уплотнения: 2, Centellen
Принадлежности (необязательные)	адаптер для трубы: 1 x 1/2′ NPT, нерж.сталь, E40192 адаптер для трубы: 1 x 3/4′ NPT, нерж.сталь, E40193 адаптер для трубы: 1 x 1/2′ NPT, латунь, E40155 адаптер для трубы: 1 x 3/4′ NPT, латунь, E40156
Примечания
Примечания	MW = Измеренное значение MEW = Верхний предел диапазона измерения Уплотнение: только с прокладками Centellen, поставляемыми в наборе
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Литой корпус: латунь, покрытие Optalloy, Контакты: позолоченый
диаграммы и графики
Потеря давления	dP Потеря давления Q объёмный расход
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SU8001-01 — 12.11.2014 —
