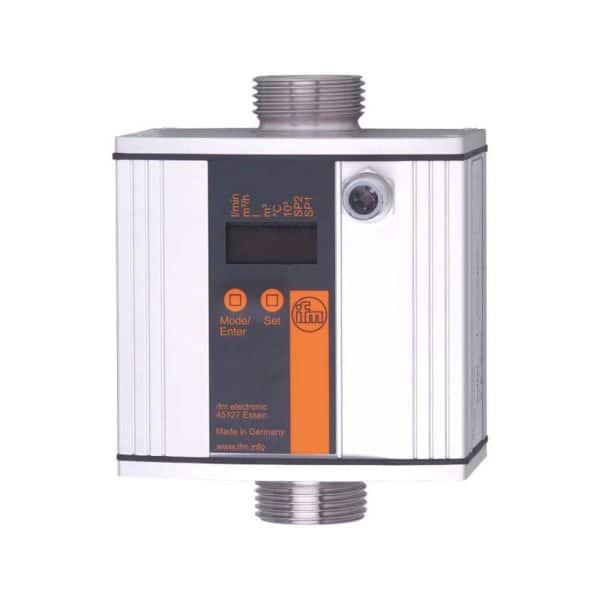

Ультразвуковой датчик потока SU8200

Общее описание

Покупая Ультразвуковой датчик потока IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик потока IFM SU8200 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SU8200 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики потока / расходомеры, Датчики процесса, Ультразвуковые датчики расхода.
Для заказа данной позиции достаточно указать название модели SU8200 и артикул SUR11HGBFPKG/W/US-100-IPF

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2
Диапазон измерения	0…100 l/min 0…26,42 gpm
Подключение к процессу	резьбовое соединение G 1 плоское уплотнение
Приложение
Особенности	позолоченные контакты
Применение	для общепромышленного применения
Установка	подключение к трубе при помощи адаптера
Среда	Вода, гликолевые растворы, Охлаждающие жидкости, масло
Примечание к среде	низковязкие масла с вязкостью: 7…40 mm²/s (40 °C) высоковязкие масла с вязкостью: 30…68 mm²/s (40 °C)
Температура измеряемой среды [°C]	-10…80
Предел прочности по давлению [bar]	16
Предел прочности по давлению [Mpa]	1,6
Электронные данные
Рабочее напряжение [V]	19…30 DC, (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA]	100
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	10
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал
Электрическое исполнение	PNP
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250, (на каждый выход)
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	0…100 l/min 0…26,42 gpm
Диапазон индикации	0…120 l/min 0…31,7 gpm
Разрешение	0,1 l/min 0,02 gpm
Точка срабатывания SP	0,2…100 l/min 0,06…26,42 gpm
Точка сброса rP	0…99,8 l/min 0…26,38 gpm
Макс. скорость потока [l/min]	110
Ширина шага	0,1 l/min 0,02 gpm
Контроль температуры
Диапазон измерения [°C]	-10…80
Разрешение [°C]	0,2
Точка срабатывания SP [°C]	-9,8…80
Точка сброса rP [°C]	-10…79,8
С шагом в [°C]	0,2
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)	< ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW), (Вода, гликоль: 35%, масло: вязкость 68 мм²/с при 40°C)
Повторяемость	0,2 l/min (0,05 gpm)
Контроль температуры
Точность [K]	0,2
Время реакции
Контроль скорости потока
Время отклика [s]	0,25, (dAP = 0)
Программируемое время задержки dS, dr [s]	0…50
Демпфирование коммутационного выхода dAP [s]	0…1
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]	T09 = 70 (Q> 5 l/min), (Вода)
Программное обеспечение / Программирование
Выбор параметров	Контроль скорости потока, Контроль температуры
Условия эксплуатации
Температура окружающей среды [°C]	-10…60
Температура хранения [°C]	-25…80
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV EN 61000-4-6 ВЧ проводимость 10 V
Ударопрочность	DIN IEC 68-2-27 20 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 5 г (10…2000 Hz)
MTTF [годы]	246
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	1694
Материал	корпус: AlMgSi0,5 анодное оксидирование, Уплотнение: FKM, PA 6.6, Защитное покрытие: PA (полиамид)
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L), FKM, PES, Centellen 200
Подключение к процессу	резьбовое соединение G 1 плоское уплотнение
Дисплеи / Элементы управления
Дисплей	Дисплей 4 x светодиод, зелёный (l/min, m³/h, gal/min, gal/h) Дисплей 2 x светодиод, жёлтый (°C / °F) Состояние выхода 2 x светодиод, жёлтый Измеренные значения буквенно-цифровой дисплей, 4-значный программирование буквенно-цифровой дисплей, 4-значный
Дисплей	l/min, m³/h, gpm, gph, °C, °F
Принадлежности
Комплект поставки	уплотнения: 2, Centellen
Принадлежности (необязательные)	адаптер для трубы: 1 x R 1/2, нерж.сталь, E40179 адаптер для трубы: 1 x R 3/4, нерж.сталь, E40180 адаптер для трубы: 1 x 1/2′ NPT, нерж.сталь, E40192 адаптер для трубы: 1 x 3/4′ NPT, нерж.сталь, E40193 адаптер для трубы: 1 x R 1/2, латунь, E40152 адаптер для трубы: 1 x R 3/4, латунь, E40153 адаптер для трубы: 1 x 1/2′ NPT, латунь, E40155 адаптер для трубы: 1 x 3/4′ NPT, латунь, E40156
Примечания
Примечания	MW = Измеренное значение MEW = Верхний предел диапазона измерения Уплотнение: только с прокладками Centellen, поставляемыми в наборе
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Литой корпус: латунь, покрытие Optalloy, Контакты: позолоченый
диаграммы и графики
Потеря давления	dP Потеря давления Q объёмный расход
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SU8200-01 — 12.11.2014 —
