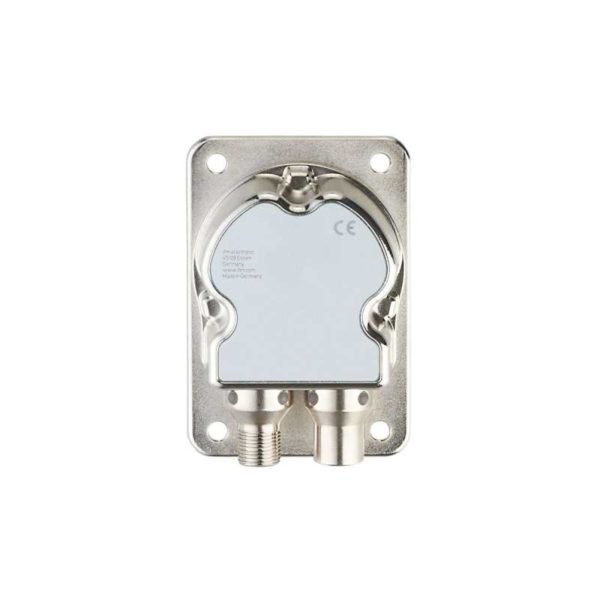

Датчик наклона JN2101

Общее описание

Покупая Датчик наклона IFM, вы выбираете качественный и проверенный продукт. Датчик наклона IFM JN2101 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM JN2101 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики угла наклона, Контроль вращений и перемещений, Статические датчики угла наклона.
Для заказа данной позиции достаточно указать название модели JN2101 и артикул INC-M2M090C -KG/US

• Описание

Описание

Характеристики
Размеры [mm]	90 x 62 x 33,2
Измерение наклона
Количество осей измерения	2
Приложение
Применение	Высокоточное 2-осевое измерение угла наклона для подвижной техники
Электронные данные
Рабочее напряжение [V]	9,2…30 DC
Потребление тока [mA]	70, (24 V DC, 25 °C)
Макс. потребление тока [mA]	405, (9,2 V DC, -40 °C)
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Защита от перепутывания полярности	да
Макс. время инициализации [ms]	1000
Время задержки включения питания [s]	300, (время разогрева)
Диапазон измерения/настройки
Принцип измерения	Ёмкостная MEMS
Измерение наклона
Количество осей измерения	2
Угловой диапазон [°]	-45…45
Предельная частота [Hz]	0,5…10, (параметризуемый)
Точность/ погрешность
Точность [°]	≤ ± 0,01
Повторяемость [°]	≤ ± 0,01
Разрешение [°]	0,001, (параметризуемый)
Температурный коэфициент [1/K]	≤ ± 0,0008
Интерфейсы
Коммуникационный интерфейс	CAN
Количество интерфейсов CAN	1
Нагрузочное сопротивление	да, (внутренний , параметризуемый)
CAN
Протокол	CANopen CiA DS 301
Заводские настройки	скорость передачи: 125 kBit/s Идентификатор узла (Node ID): 10
Версия	CiA DSP-410
Условия эксплуатации
Температура окружающей среды [°C]	-40…85
Температура хранения [°C]	-40…85
Степень защиты	IP 65, IP 67, IP 68, IP 69K
Испытания / одобрения
ЭMC	DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD DIN EN 61000-4-3 ВЧ излучение 10 V/m DIN EN 61000-4-4 Burst 2 kV DIN EN 61000-4-6 ВЧ проводимость 10 V DIN EN 55022 класс B / CISPR 16-2-3 30 — 1000 MHz CISPR 25 ECE R 10 30 — 1000 MHz узкополосный и широкополосный ISO 11452-2 ECE R 10 20 — 2000 MHz / 30 V/m ISO 7637-2 ECE R 10 импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение ISO 7637-3 — 80 V импульс а / + 80 V импульс b
Ударопрочность	DIN EN 60068-2-27 100 г 1 ms / 10000 ударов на ось (X/Y) DIN EN 60068-2-29 30 г 6 ms / 24000 механические удары (удар)
Вибропрочность	DIN EN 60068-2-64 10…2000 Hz Test VII / Случайный, место монтажа кузова автомобиля DIN EN 60068-2-6 10…500 Hz / 10 г 10 циклов/ось, синус
Тестирование солевым туманом	DIN EN 60068-2-52 степень воздействия 5 (автотранспортное средство)
Влажное тепло	DIN EN 60068-2-30 55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа
MTTF [годы]	372
Стандарт	Соответствует ECE R 10, рев. 5, ISO 7637-3: 2007-07
Механические данные
Вес [g]	415,5
Размеры [mm]	90 x 62 x 33,2
Материал	корпус: отливка из цинка никелированн.
Дисплеи / Элементы управления
Дисплей	предпусковой режим 1 x светодиод, зелёный режим работы 1 x светодиод, зелёный мигает неисправность 1 x светодиод, красный
Принадлежности
Комплект поставки	Защитная крышка: 1
Примечания
Упаковочная величина	1 шт.
электрическое подключение — CAN-In
	Разъем: 1 x M12
электрическое подключение — CAN-Out
	Разъем: 1 x M12
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — JN2101-03 —
