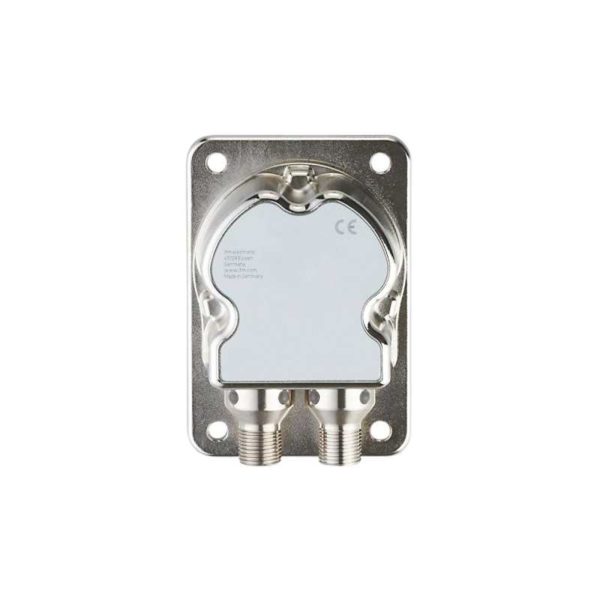

Датчик наклона JN2200

Общее описание

Покупая Датчик наклона IFM, вы выбираете качественный и проверенный продукт. Датчик наклона IFM JN2200 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM JN2200 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики угла наклона, Контроль вращений и перемещений, Статические датчики угла наклона.
Для заказа данной позиции достаточно указать название модели JN2200 и артикул INC-M2M360ABIAKG/US

• Описание

Описание

Характеристики
Размеры [mm]	90 x 62 x 33,2
Измерение наклона
Количество осей измерения	2
Приложение
Применение	Высокоточное 2-осевое измерение угла наклона для подвижной техники и промышленного применения
Электронные данные
Рабочее напряжение [V]	9,2…30 DC, (выход напряжения: 12…30 DC, IO-Link: 18…30 DC)
Потребление тока [mA]	90, (24 V DC, 25 °C)
Макс. потребление тока [mA]	330, (9,2 V DC, -40 °C)
Класс защиты	III
Защита от переполюсовки	да
Защита от перепутывания полярности	да
Макс. время инициализации [ms]	1000
Время задержки включения питания [s]	300, (время разогрева)
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2, Количество аналоговых выходов: 2
Выходы
Общее количество выходов	4
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (программируемый)
Макс. падение напряжения коммутационного выхода DC [V]	2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]	125, (125 mA (85° C), 200 mA (60° C), 250 mA (40° C))
Количество аналоговых выходов	2
Аналоговый выход по току [mA]	4…20, (в случае неисправности: 2 mA)
Наиб.нагрузка [Ω]	220, (220 (9,2…15 V) / 500 (15…30 V))
Аналоговый выход по напряжению [V]	2…10, (в случае неисправности: 1 V)
Мин. сопротивление нагрузки [Ω]	1000, (10000 (12…13,5 V) / 1000 (13,5…30 V))
Точность аналогового выхода [%]	≤ 1
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Диапазон измерения/настройки
Принцип измерения	Ёмкостная MEMS
Измерение наклона
Количество осей измерения	2
Угловой диапазон [°]	± 180
Предельная частота [Hz]	0,5…10, (параметризуемый)
Измерение вибрации
Диапазон измерения вибрации [g]	16, (± 2, ± 4, ±8 g параметризуемый)
Диапазон измерения вибрации [mm/s]	3200
Частотный диапазон [Hz]	0,1…400
Количество осей измерения	X/Y/Z параметризуемый
Точность/ погрешность
Точность [°]	≤ ± 0,5
Повторяемость [°]	≤ ± 0,1
Разрешение [°]	0,05
Температурный коэфициент [1/K]	≤ ± 0,02
Программное обеспечение / Программирование
Выбор параметров	угол (X/Y) / вибрация (Veff / aPeak), гистерезис / окно, Точки переключения, логика переключения, индикация ошибок и неисправностей, самодиагностика, токовый выход / выход по напряжению
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9 CDV
Профили	Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	2
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	5
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 416
Условия эксплуатации
Температура окружающей среды [°C]	-40…85
Температура хранения [°C]	-40…85
Степень защиты	IP 65, IP 67, IP 68, IP 69K
Испытания / одобрения
ЭMC	DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD DIN EN 61000-4-3 ВЧ излучение 10 V/m DIN EN 61000-4-4 Burst 2 kV DIN EN 61000-4-6 ВЧ проводимость 10 V DIN EN 55022 класс B / CISPR 16-2-3 30 — 1000 MHz CISPR 25 ECE R 10 30 — 1000 MHz узкополосный и широкополосный ISO 11452-2 ECE R 10 20 — 2000 MHz / 30 V/m ISO 7637-2 ECE R 10 импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение ISO 7637-3 — 80 V импульс а / + 80 V импульс b
Ударопрочность	DIN EN 60068-2-27 100 г 1 ms / 10000 ударов на ось (X/Y) DIN EN 60068-2-29 30 г 6 ms / 24000 механические удары (удар)
Вибропрочность	DIN EN 60068-2-64 10…2000 Hz Test VII / Случайный, место монтажа кузова автомобиля DIN EN 60068-2-6 10…500 Hz / 10 г 10 циклов/ось, синус
Тестирование солевым туманом	DIN EN 60068-2-52 степень воздействия 5 (автотранспортное средство)
Влажное тепло	DIN EN 60068-2-30 55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа
MTTF [годы]	176
Стандарт	Соответствует ECE R 10, рев. 5, ISO 7637-3: 2007-07
Механические данные
Вес [g]	410
Размеры [mm]	90 x 62 x 33,2
Материал	корпус: отливка из цинка никелированн.
Дисплеи / Элементы управления
Дисплей	режим работы 1 x светодиод, зелёный Порог срабатывания выхода 1 x светодиод, жёлтый
Принадлежности
Комплект поставки	Защитная крышка
Примечания
Упаковочная величина	1 шт.
электрическое подключение — цифровой
	Разъем: 1 x M12
электрическое подключение — аналоговый
	Разъем: 1 x M12
Другие данные
Диапазон измерения/настройки
измерение наклона мин. максимум Порог срабатывания выхода SP1 [°] -179,00 180,00 точка сброса rP1 [°] -180,00 179,00 Порог срабатывания выхода SP2 [°] -179,00 180,00 точка сброса rP2 [°] -180,00 179,00 Aналоговая пусковая точка ASP1 [°] -180,00 179,00 Aналоговая конечная точка AEP1 [°] -179,00 180,00 Aналоговая пусковая точка ASP2 [°] -180,00 179,00 Aналоговая конечная точка AEP2 [°] -179,00 180,00 Ширина шага [°] 0,01 Измерение вибрации мин. максимум Порог срабатывания выхода SP1 [mm/s] 1 3200 точка сброса rP1 [mm/s] 0 3199 Aналоговая пусковая точка ASP3 [mm/s] 0 3199 Aналоговая конечная точка AEP3 [mm/s] 1 3200 Ширина шага [mm/s] 1 Измерение вибрации мин. максимум Порог срабатывания выхода SP2 [mg] 1 16000 точка сброса rP2 [mg] 0 15999 Aналоговая пусковая точка ASP4 [mg] 0 15999 Aналоговая конечная точка AEP4 [mg] 1 16000 Ширина шага [mg] 1
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — JN2200-02 — 26.04.2016 —
