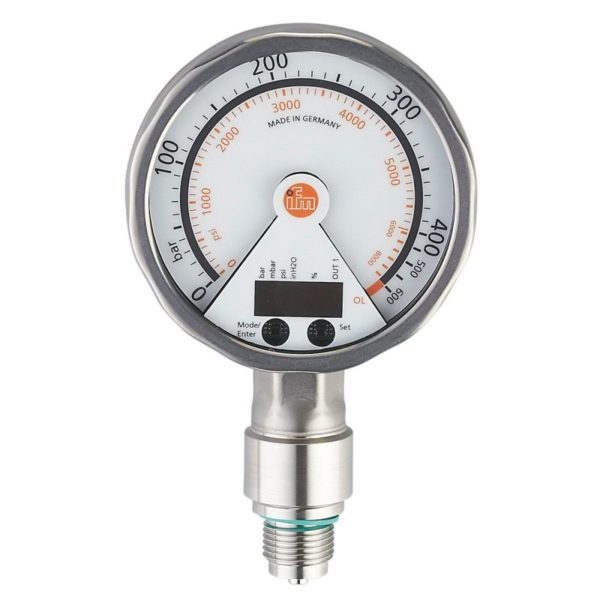

Датчик давления с аналоговым дисплеем PG2451

Общее описание

Покупая Датчик давления с аналоговым дисплеем IFM, вы выбираете качественный и проверенный продукт. Датчик давления с аналоговым дисплеем IFM PG2451 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PG2451 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики давления, Датчики процесса, Электронные манометры с аналоговым дисплеем.
Для заказа данной позиции достаточно указать название модели PG2451 и артикул PG-250-REB12-MFRKG/US/ /P

• Описание

Описание

Характеристики
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Диапазон измерения	0…250 bar 0…3625 psi
Подключение к процессу	резьбовое соединение G 1/2 внешняя резьба
Приложение
Особенности	позолоченные контакты
Применение	для общепромышленного применения, Безопасный манометр (S) на основе DIN EN 837-1
Среда	Жидкие или газообразные среды
Условно подходит для	использование в газообразной среде при давлении> 25 бар только по запросу
Температура измеряемой среды [°C]	-25…80
Мин. разрывное давление	1000 bar 14500 psi
Предел прочности по давлению	600 bar 8700 psi
Тип давления	относительное давление
Электронные данные
Рабочее напряжение [V]	18…32 DC
Потребление тока [mA]	< 70, (24 V)
Мин. сопротивление изоляции [MΩ]	100, (500 V DC)
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	6
Встроенный ‘Watchdog’	да
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, (конфигурируемый)
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	1
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2
Постоянный ток нагрузки коммутационного выхода DC [mA]	250
Частота переключения DC [Hz]	75
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, обратимый, (масштабируемый)
Наиб.нагрузка [Ω]	(Ub — 10 V) / 20 mA
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения	0…250 bar 0…3625 psi
Точка срабатывания SP	1…400 bar 15…5800 psi
Точка сброса rP	0…399 bar 0…5785 psi
Aналоговая пусковая точка	0…350 bar 0…5075 psi
Aналоговая конечная точка	50…400 bar 725…5800 psi
С шагом в	0,5 bar 5 psi
Точность/ погрешность
Погрешность точки переключения [% диапазона]	< ± 0,6, (Turn down 1:1)
Повторяемость [% диапазона]	< ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1)
Отклонение от характеристики [% диапазона]	< ± 0,35 (BFSL) / < ± 0,6 (LS), (Turn down 1:1, BFSL = прямая линия наилучшего соответствия)
Отклонение гистерезиса [% диапазона]	< ± 0,5, (Turn down 1:1)
Долговременная стабильность [% диапазона]	< ± 0,1, (Turn down 1:1, за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	< ± 0,3, (0...70 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	< ± 0,3, (0...70 °C)
Время реакции
Время отклика [ms]	< 9
Демпфирование коммутационного выхода dAP [s]	0,01…30
Демпфирование аналогового выхода dAA [s]	0,01…30
Время нарастания переходной характеристики аналогового выхода [ms]	28
Условия эксплуатации
Температура окружающей среды [°C]	-20…80
Температура хранения [°C]	-40…100
Степень защиты	IP 67, IP 69K
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5/1 kV EN 61000-4-6 ВЧ проводимость 10 V
Ударопрочность	DIN IEC 68-2-27 50 г (11 ms)
Вибропрочность	DIN IEC 68-2-6 20 г (10…2000 Hz)
MTTF [годы]	100
Директива по оборудованию под давлением	Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу
Механические данные
Вес [g]	611,5
Материал	нерж. сталь (1.4404 / 316L), PA (полиамид), FKM, PTFE (тефлон), стекло: ламинированное безопасное стекло 4 mm
Материалы корпуса в контакте с изм. средой	Al2O3 (керамика), FKM, нерж. сталь (1.4404 / 316L)
Мин. кол-во циклов давления	100 миллионов
Подключение к процессу	резьбовое соединение G 1/2 внешняя резьба
Встроенный ограничитель	да
Дисплеи / Элементы управления
Дисплей	Дисплей 2 x светодиод, зелёный Состояние выхода светодиод, жёлтый Точки переключения Светодиодное кольцо, красный Функции дисплея буквенно-цифровой дисплей, красный 4-значный Измеренные значения Аналоговый дисплей, 0…350° поворотный, при отключении прибора стрелка становится невидимой Измеренные значения буквенно-цифровой дисплей, красный 4-значный
Со шкалой	да
Расширенный диапазон изображения (макс.)	400 bar 5800 psi
Примечания
Примечания	точность точки переключения в расширенном диапазоне показаний: 1,5 % от диапазона
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PG2451-00 — 11.07.2016 —
