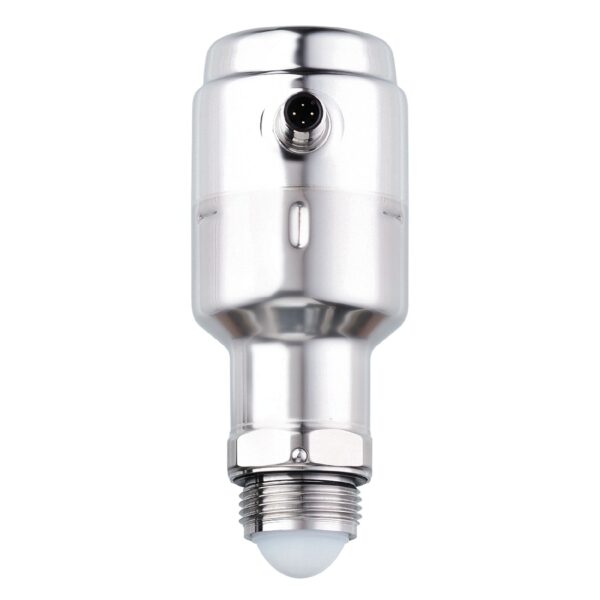

Датчик уровня LW2720

Общее описание

Покупая Датчик уровня IFM, вы выбираете качественный и проверенный продукт. Датчик уровня IFM LW2720 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM LW2720 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Гигиенические.
Для заказа данной позиции достаточно указать название модели LW2720 и артикул NON-CONTACT LEVEL TRANSMITTER

• Описание

Описание

Общее описание
Название	LW2720
Тип	Датчик уровня NON-CONTACT LEVEL TRANSMITTER
Требования для настройки	Для первоначальной настройки требуется IO-Link мастер и программное обеспечение для настройки параметров (например, moneo или LR DEVICE)
Компоненты	1 Уплотнение; 2 Антенна
Характеристики
Количество входов и выходов	Количество цифровых выходов: 1; Количество аналоговых выходов: 1
Подключение к процессу	G 1 Aseptoflex Vario
Особенности	позолоченные контакты
Диэлектрическая постоянная среды	≥ 2
Рекомендуемые среды	Вода; жидкости на водной основе
Температура измеряемой среды [°C]	-40…150 (см. график)
Макс. скорость изменения уровня [mm/s]	200
Предел прочности по давлению [bar]	8
Примечание к прочности по давлению	0 bar при температуре среды < - 20 °C
Устойчивость к вакууму [mbar]	-1000
MAWP (для применения в соответствии с CRN) [bar]	8
Радио сертификат	EU/RED; Great Britain; Южная Корея; США; Канада; Австралия; Новая Зеландия; Vietnam; Сингапур; Argentina; Бразилия; Япония; Тайвань; Южная Африка
Примечание об одобрении радиосвязи	Список стран, применяющих Европейскую директиву по радиооборудованию радиосвязи 2014/53/EU (RED), находится в разделе «Программы и файлы для скачивания»
Электронные данные
Рабочее напряжение [V]	18…30 DC
Потребление тока [mA]	< 80
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	< 15
Принцип измерения	FMCW (технология 80 ГГц); Частотный диапазон 77 — 81 Hz
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 1; Количество аналоговых выходов: 1
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал; аналоговый сигнал; IO-Link
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	1; (2 параметризуемый)
Функция выходного сигнала	нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода [V] DC	2,5
Постоянный ток нагрузки коммутационного выхода [mA] DC	50
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, обратимый; (масштабируемый)
Наиб. нагрузка [Ω]	43,5 * (Ub – 18) + 600 Ω
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Диапазон измерения [m]	10 (см. график)
Частота дискретизации [Hz]	> 3
Точность/погрешность
Точность	± 2 mm
Разрешение [mm]	1
Нулевой сигнал (ток) [mA]	3,8
Полный сигнал (ток) [mA]	20,5
Температурный дрейф	± 1 mm каждые 10 К
Время реакции
Время отклика [ms]	330
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт	SDCI IEC 61131-9
Профили	Smart Sensor — SSP 3.1 Measuring Sensor Common — I&D Identification and Diagnosis
Function	Multiple switching signal
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	1
Бинарные рабочие данные	2
Миним. время рабочего цикла [ms]	6
Поддерживаемые DeviceID	default 1324
Условия эксплуатации
Температура окружающей среды [°C]	-40…80
Примечание к температуре окружающей среды	см. график
Температура хранения [°C]	-40…90
Степень защиты	IP 68; IP 69K
Механические данные
Вес [g]	727,15
Материал	нерж. сталь (1.4404 / 316L); PA (полиамид); FKM; FVMQ
Материалы корпуса в контакте с изм. средой	PTFE (тефлон); EPDM
Подключение к процессу	G 1 Aseptoflex Vario
Характеристика поверхности Ra/Rz частей в контакте со средой	Ra < 0,76 µm
Угол излучения и ширина луча
Угол излучения (α)	10°
Расстояние 2 m	Ширина луча (W) 0,4 m
Расстояние 4 m	Ширина луча (W) 0,7 m
Расстояние 6 m	Ширина луча (W) 1,1 m
Расстояние 8 m	Ширина луча (W) 1,4 m
Расстояние 10 m	Ширина луча (W) 1,8 m
