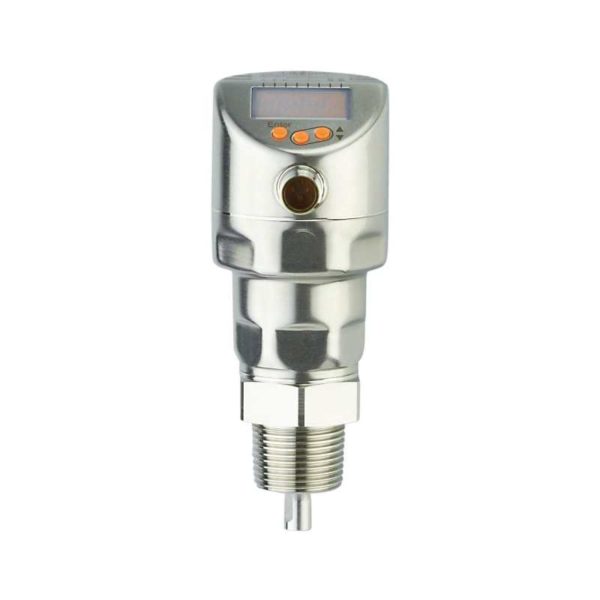

Датчик уровня (управляемый микроволновой радар) LR2350

Общее описание

Покупая Датчик уровня (управляемый микроволновой радар) IFM, вы выбираете качественный и проверенный продукт. Датчик уровня (управляемый микроволновой радар) IFM LR2350 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM LR2350 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики процесса, Датчики уровня, Концепция модульного преобразователя.
Для заказа данной позиции достаточно указать название модели LR2350 и артикул LR0000BSEN34AKSKG/US

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Длина зонда L [mm]	150…2000
Подключение к процессу	3/4′ NPT
Приложение
Особенности	позолоченные контакты
Среда	Жидкие среды
Диэлектрическая постоянная среды	> 5
Рекомендуемые среды	Вода, жидкости на водной основе
Температура измеряемой среды [°C]	-20…100
Давление в резервуаре [bar]	-1…16
MAWP (для применения в соответствии с CRN) [bar]	16
Электронные данные
Рабочее напряжение [V]	18…30 DC
Потребление тока [mA]	< 50
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	< 3
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал, аналоговый сигнал, IO-Link
Электрическое исполнение	PNP/NPN
Количество цифровых выходов	1
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]	150, (200 (…60 °C))
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4…20, обратимый, (масштабируемый)
Наиб.нагрузка [Ω]	500
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Длина зонда L [mm]	150…2000
Активный диапазон A [mm]	L-40
Неактивная область I1 / I2 [mm]	30 / 10
Частота дискретизации [Hz]	4
Настройка параметров в пределах
Точка срабатывания SP [mm]	≥ 15 …L-30
Точка сброса rP [mm]	≥ 10 …L-35
С шагом в [mm]	1
Гистерезис [mm]	> 5
Точность/ погрешность
Погрешность измерения [mm]	± 7
Погрешность смещения [mm]	5
Разрешение [mm]	1
Нулевой сигнал (ток) [mA]	4,0
Полный сигнал (ток) [mA]	20
Температурный дрейф на каждые 10 К	± 0,2 %
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
Профили	Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis
SIO режим	да
Нужный тип порта	A
Аналоговые рабочие данные	1
Бинарные рабочие данные	2
Миним.время рабочего цикла [ms]	2,3
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 730
Условия эксплуатации
Температура окружающей среды [°C]	-40…80
Температура хранения [°C]	-40…100
Степень защиты	IP 68, IP 69K
Испытания / одобрения
ЭMC	DIN EN 61000-6-2 DIN EN 61000-6-3 : в металличсеком резервуаре DIN EN 61000-6-4 : в пластиковом резервуаре
Ударопрочность	DIN EN 60068-2-27 50 г (11 ms) / 20 г (6 мс) с опорным зондом 0,5 м
Вибропрочность	DIN EN 60068-2-6 20 г (10…2000 Hz) / 1 г (5…200 Гц) с опорным зондом 0,5 м
MTTF [годы]	216
Механические данные
Вес [g]	448
Материал	нерж. сталь (1.4404 / 316L), PEI, PFA, PBT (полибутилентерефталат), FKM
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4404 / 316L), нерж. сталь (1.4435 / 316L), PTFE (тефлон), FKM
Подключение к процессу	3/4′ NPT
Дисплеи / Элементы управления
Дисплей	Дисплей 3 x светодиод, зелёный Состояние выхода 2 x светодиод, жёлтый Уровень заполнения буквенно-цифровой дисплей, 4-значный параметрирование буквенно-цифровой дисплей, 4-значный
Примечания
Упаковочная величина	1 шт.
электрическое подключение — разъем
Соединение	Разъем: 1 x M12, Контакты: позолоченый
диаграммы и графики
Отклонение измерения D в пределах диапазона активных стержней
