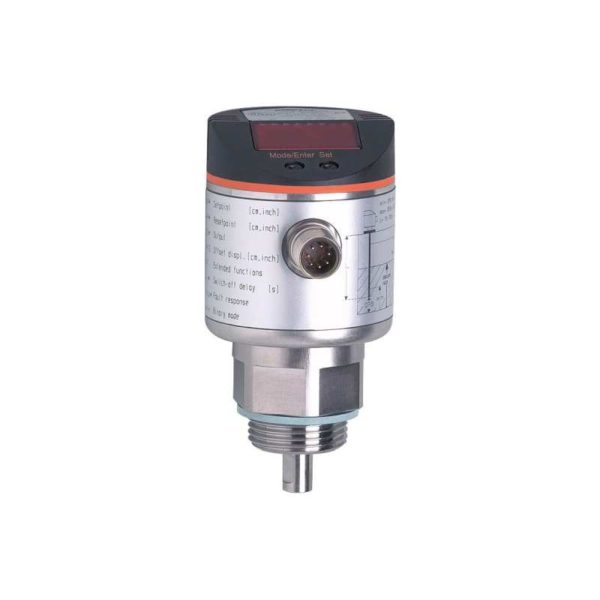

Датчик уровня (управляемый микроволновой радар) LR8010

Общее описание

Покупая Датчик уровня (управляемый микроволновой радар) IFM, вы выбираете качественный и проверенный продукт. Датчик уровня (управляемый микроволновой радар) IFM LR8010 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM LR8010 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики процесса, Датчики уровня, Концепция модульного преобразователя.
Для заказа данной позиции достаточно указать название модели LR8010 и артикул LR0000B-BR34AVPKG/US

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 4
Длина зонда L [mm]	100…1600
Подключение к процессу	G 3/4 внешняя резьба
Приложение
Особенности	позолоченные контакты
Установка	Эксплуатация только в сочетании с зондом и коаксиальной трубкой.
Среда	жидкие хладагенты, масла, маслосодержащие среды, Вода, среда похожая на воду
Диэлектрическая постоянная среды	≥ 2
Запрещается использовать для	См. инструкцию по эксплуатации, глава ‘Применение в соответствии с назначением’
Температура измеряемой среды [°C]	0…80
Давление в резервуаре [bar]	-0,5…4
Электронные данные
Рабочее напряжение [V]	18…30 DC
Потребление тока [mA]	< 65
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	< 3
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 4
Выходы
Общее количество выходов	4
Выходной сигнал	коммутационный сигнал
Электрическое исполнение	PNP
Количество цифровых выходов	4
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]	200
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	Температурный , синхронизируемый
Защита от перегрузок по току	да
Диапазон измерения/настройки
Длина зонда L [mm]	100…1600
Активный диапазон A [mm]	L-40 (L-60), (при настройке на масло или маслосодержащие среды)
Неактивная область I1 / I2 [mm]	30 / 10 (30), (при настройке на масло или маслосодержащие среды)
Настройка параметров в пределах
Точка срабатывания SP [mm]	≥ 15 (35) / ≤ L-30
Примечание к точке установки SP	при настройке на масло или маслосодержащие среды
Точка сброса rP [mm]	≥ 10 (30) / ≤ L-35
Примечание к точке сброса rP	при настройке на масло или маслосодержащие среды
С шагом в [mm]	5
Гистерезис [mm]	> 5
Граничная точка переполнения OP [мм] [mm]	70…L-30
Гистерезис, ОР [mm]	10
Точность/ погрешность
Повторяемость [mm]	± 5
Погрешность точки переключения [mm]	± (15 + 0,5 % ), (% от предельного значения диапазона измерения: L — 30 mm)
Условия эксплуатации
Температура окружающей среды [°C]	0…60
Температура хранения [°C]	-25…80
Степень защиты	IP 67
Испытания / одобрения
Разрешение	WHG § 19
ЭMC	DIN EN 61000-6-2 DIN EN 61000-6-4
Ударопрочность	DIN EN 60068-2-27 50 г (11 ms)
Вибропрочность	DIN EN 60068-2-6 5 г (10…2000 Hz)
MTTF [годы]	183
Механические данные
Вес [g]	402
Материал	нерж. сталь (1.4404 / 316L), нерж. сталь (1.4301/304), FKM, PBT-GF20, PC, PEI, TPV
Материалы корпуса в контакте с изм. средой	нерж. сталь (1.4305/303), подключение датчика: нерж. сталь (1.4435 / 316L), PTFE (тефлон), FKM, Уплотнение: NBR-PPTA 20
Подключение к процессу	G 3/4 внешняя резьба
Дисплеи / Элементы управления
Дисплей	Дисплей 3 x светодиод, зелёный Состояние выхода 4 x светодиод, жёлтый Уровень заполнения буквенно-цифровой дисплей, 4-значный параметрирование буквенно-цифровой дисплей, 4-значный
Примечания
Рекомендации	Для 8-полюсных разъемов цвета жил не стандартизированы., Обратите внимание на проводку датчика и разъемов (см. техническую спецификацию).
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — LR8010-00 — 10.09.2013 —
