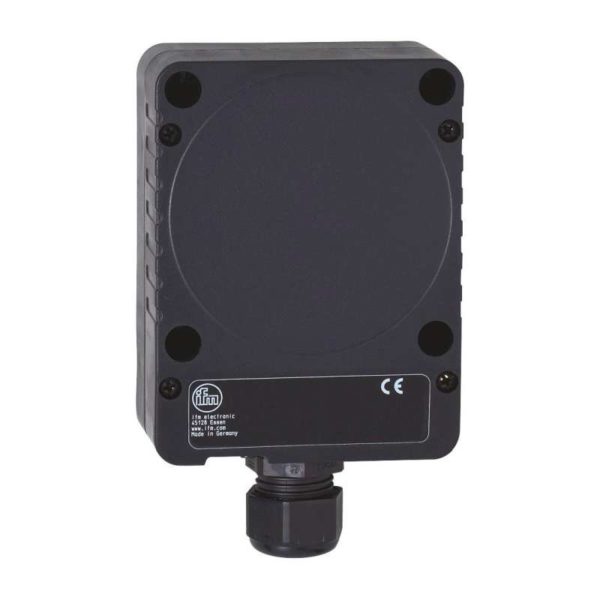

Емкостной датчик KD001A

Общее описание

Покупая Емкостной датчик IFM, вы выбираете качественный и проверенный продукт. Емкостной датчик IFM KD001A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM KD001A - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Взрывобезопасные, Емкостные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели KD001A и артикул KDE2060-FBOA/NI/3D

• Описание

Описание

Характеристики
Функция выходного сигнала	нормально открытый / нормально закрытый, (по выбору)
Диапазон срабатывания [mm]	60
Корпус	Прямоугольный
Размеры [mm]	105 x 80 x 42
Электронные данные
Рабочее напряжение [V]	20…250 AC/DC
Класс защиты	II
Защита от перепутывания полярности	нет
Выходы
Функция выходного сигнала	нормально открытый / нормально закрытый, (по выбору)
Макс. падение напряжения коммутационного выхода DC [V]	8
Макс. падение напряжения коммутационного выхода АС [V]	10
Минимальная нагрузка по току [mA]	5
Макс. ток утечки [mA]	2,5 (250 V AC) / 1,7 (110 V AC) / 1,3 (24 V DC)
Постоянный ток нагрузки коммутационного выхода АС [mA]	130, (250 (…40 °C))
Постоянный ток нагрузки коммутационного выхода DC [mA]	130, (250 (…40 °C))
Кратковременный ток нагрузки коммутационного выхода [mA]	1500, (20 ms / 0,5 Hz)
Частота переключения АС [Hz]	4
Частота переключения DC [Hz]	4
Примечание к частоте переключения	только для резистивных нагрузок, 2 Гц для категории использования AC-140
Защита от короткого замыкания	нет
Защита от перегрузок по току	нет
Диапазон контроля
Диапазон срабатывания [mm]	60
Настраиваемое расстояние срабатывания	да
Заводская настройка расстояния срабатывания [mm]	60
Реальное расстояние срабатывания Sr [mm]	60 ± 10 %
Точность/ погрешность
Поправочный коэффициент	стекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2
Гистерезис [% от Sr]	1…15
Смещение точки переключения [% от Sr]	-15…15
Условия эксплуатации
Температура окружающей среды [°C]	-20…60
Степень защиты	IP 65
Увеличенная помехоустойчивость	да
Испытания / одобрения
Маркировка АТЕХ	II 3D Ex tc IIIC T90°C Dc X IP65
ЭMC	EN 60947-5-2
MTTF [годы]	270
Механические данные
Вес [g]	281,5
Корпус	Прямоугольный
Монтаж	незаподлицо
Размеры [mm]	105 x 80 x 42
Материал	PPE модифицированный, PA (полиамид)
Момент затяжки [Nm]	винты корпуса: 0,9 Nm, болты: 4 Nm
Дисплеи / Элементы управления
Дисплей	Состояние выхода 1 x светодиод, жёлтый
Электрическое подключение
Требуемая защита	миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция, Предохранитель должен находиться за пределами взрывоопасной зоны.
Примечания
Примечания	Рекомендуем проверить прибор на функциональность после короткого замыкания.
Упаковочная величина	1 шт.
электрическое подключение
Соединение	контактные зажимы: 0,34…2,5 mm², Защитная кабельная оболочка: Ø 5…9 mm, Кабельный ввод: M20 X 1,5
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — KD001A — 21.01.2015 —
