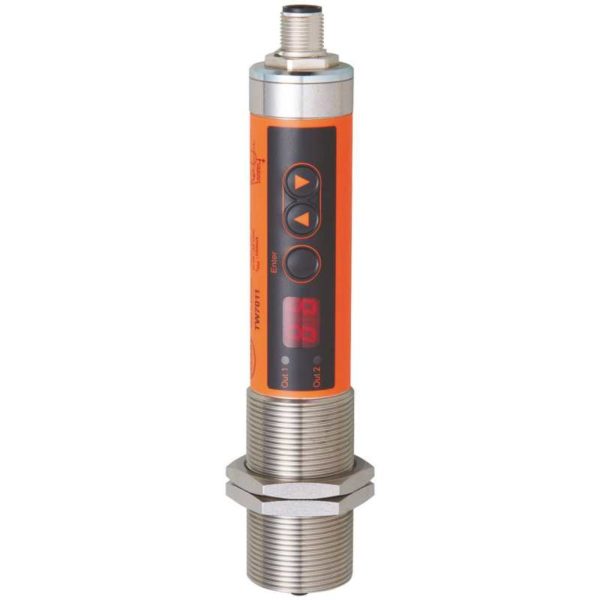

Инфракрасный датчик температуры TW7011

Общее описание

Покупая Инфракрасный датчик температуры IFM, вы выбираете качественный и проверенный продукт. Инфракрасный датчик температуры IFM TW7011 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM TW7011 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Инфракрасные датчики температуры с дисплеем, Расположение и обнаружение объектов, Фотоэлектрические датчики.
Для заказа данной позиции достаточно указать название модели TW7011 и артикул TW-008CODM30-QFPKG/US

• Описание

Описание

Характеристики
Количество входов и выходов	Количество цифровых выходов: 2
Диапазон измерения	350…1350 °C 662…2462 °F
Приложение
Применение	температуры темперирования, графит, керамика, металлы, штамповка, спекание, термообработка, прокатка
Электронные данные
Рабочее напряжение [V]	10…34 DC
Потребление тока [mA]	30, (24 V)
Класс защиты	III
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 2
Входы
Контрольный вход	функция проверки активна при U(test)> 9 В
Выходы
Общее количество выходов	2
Выходной сигнал	коммутационный сигнал
Электрическое исполнение	PNP
Количество цифровых выходов	2
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]	2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]	150
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон контроля
Диапазон длин осей [µm]	1…1,7
Диапазон измерения/настройки
Диапазон измерения	350…1350 °C 662…2462 °F
Заводская настройка	SP1 = 25 %, rP1 = 23 %, SP2 = 75 %, rP2 = 73 %
Точка срабатывания SP	350…1340 °C 662…2444 °F
Точка сброса rP	350…1340 °C 662…2444 °F
С шагом в	10 °C 18 °F
Разрешение
Разрешение коммутационного выхода [K]	10
Разрешение дисплея [K]	10
Точность/ погрешность
Точность [K]	< ± 1 %, (< ± 1 % от MEW (степень эмиссии = 1 и T = 23°C))
Время реакции
Время отклика [ms]	2
Программное обеспечение / Программирование
Настройка точки переключения	Кнопки для программирования
Выбор параметров	Гистерезис, нормально открытый / нормально закрытый, задержка при включении/выключении
Условия эксплуатации
Температура окружающей среды [°C]	0…65
Температура хранения [°C]	-20…80
Макс. допустимая относительная влажность воздуха [%]	95, (без конденсации)
Степень защиты	IP 65
Испытания / одобрения
ЭMC	DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD DIN EN 61000-4-3 ВЧ излучение 10 V/m DIN EN 61000-4-4 Burst 2 kV подключение клещами DIN EN 61000-4-5 Surge 0,5 / 1 kV DIN EN 61000-4-6 ВЧ проводимость 10 V EN 55011 излучение класс B
Ударопрочность	DIN EN 60068-2-27 30 г (11 ms)
Вибропрочность	DIN EN 60068-2-6 5 г (10…2000 Hz)
MTTF [годы]	117
Механические данные
Вес [g]	374
Корпус	Резьбовой корпус
Размеры [mm]	M30 x 1,5 / L = 163
Обозначение резьбы	M30 x 1,5
Присоединение оптоволоконного кабеля	¼’-36UNS-2A
Материал	Резьбовая втулка: нерж. сталь (1.4305/303), полиэстер
Материал линз	Закаленное оптическое стекло
Дисплеи / Элементы управления
Дисплей	Состояние выхода 2 x светодиод, жёлтый Функции дисплея 7-сегментный светодиодный дисплей, 2-значный Измеренные значения 7-сегментный светодиодный дисплей, 2-значный
Элементы управления	3 Кнопки / светодиод
Принадлежности
Комплект поставки	крепежные гайки: 2
Принадлежности (необязательные)	оптоволокна:, E35061 / E35062 Измерительная головка:, E35060
Примечания
Примечания	MW = Измеренное значение MEW = Верхний предел диапазона измерения
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — TW7011-00 — 22.11.2012 —
