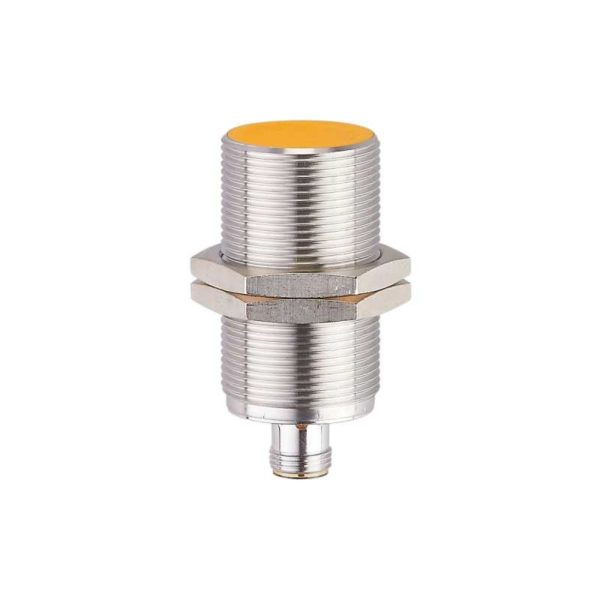

Индуктивный датчик безопасности GI855S

Общее описание

Покупая Индуктивный датчик безопасности IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик безопасности IFM GI855S по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM GI855S - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики безопасности, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели GI855S и артикул GIIK4010B2PO/SIL2/US

• Описание

Описание

Характеристики
Электрическое исполнение	PNP
Функция выходного сигнала	2 x OSSD (A1 и A2)
Зона обнаружения мишени [mm]	> 14,5
Корпус	Резьбовой корпус
Размеры [mm]	M30 x 1,5 / L = 65
Приложение
Особенности	позолоченные контакты
Режим работы	постоянная работа
Функция безопасности	safe state when damped correctly
Применение	Применение в подвижной технике и сложных условиях
Электронные данные
Рабочее напряжение [V]	8…32 DC
Номинальное напряжение изоляции [V]	60
Потребление тока [mA]	< 20
Класс защиты	III
Защита от переполюсовки	да
Макс. время задержки при включении [ms]	1000
Выходы
Электрическое исполнение	PNP
Функция выходного сигнала	2 x OSSD (A1 и A2)
Макс. падение напряжения коммутационного выхода DC [V]	2,5, (30 mA)
Минимальная нагрузка по току [mA]	1
Постоянный ток нагрузки коммутационного выхода DC [mA]	50
Частота переключения DC [Hz]	10
Выходные данные	Тип интерфейса C класс 1
Выходное напряжение при 24 В	совместим с входами Тип 1, 2 по EN 61131-2
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Макс. емкостная нагрузка CL_max [nF]	20
Диапазон контроля
Зона обнаружения мишени [mm]	> 14,5
Расстояние гарантированного отключения s(ao) [mm]	< 8
Точность/ погрешность
Поправочный коэффициент	сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,4
Гистерезис [% от Sr]	1…10
Время реакции
Задержка времени по требованиям безопасности [ms]	5
Время отклика при приближении к зоне срабатывания [ms]	5
Время работы в зоне риска (время отклика на неисправности, связанные с безопасностью) [ms]	100
Условия эксплуатации
Температура окружающей среды [°C]	-40…85
Макс. допустимая относительная влажность воздуха [%]	50, (70 °C, <70 °C:>50 %)
Макс. высота над уровнем моря [m]	5000
Ионизирующее излучение	не допускается
Степень защиты	IP 65, IP 67, IP 68, IP 69K, (с должным образом прикрученным разъемом ifm)
Химическая среда	протестировано в соответствии с ISO 16750-5 следующие среды были протестированы в течение 22 часов при 60 °C Охлаждающие жидкости (HoughtonHocut4480 Oemeta HYCUT ET 46) Следующие среды были протестированы в течение 22 часов при 75 °C гидравлические жидкости (Fuchs Renoling B15 VG 46 HLP Total BiohydranTMP 4HEES Fuchs Hydrotherm 46 M HFC) трансмиссионные масла (Fuchs TITAN ATF 3353 Dexron III) дизель биодизель мочевина (AdBlue) тормозная жидкость (K2 TURBO DOT 4) следующие среды были протестированы в течение 22 часов при 23 °C защита от коррозии (специальный консервирующий воск Sonax ) холодный очиститель (Холодный очиститель Sonax ) очиститель на основе аммиака (Weco Dr. Webers Salmiak-Konzentrat (концентрированный хлорид аммония) ) аккумуляторная кислота следующие среды были протестированы в течение 2 часов при 23 °C очиститель колесных дисков (Sonax Xtreme Plus) следующие среды были протестированы в течение 10 часов при 23 °C бензин премиум-класса без свинца
Испытания / одобрения
ЭMC	промышленные среды EN 60947-5-3 EN 61000-4-2 ESD 6 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 20 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 2 kV EN 61000-4-6 ВЧ проводимость 10 V EN 61000-4-8 30 A/m 50/60 Hz / 1000 A/m 0 Hz EN 55011 класс B применение в подвижной технике только для работы с центральным подавлением сброса нагрузки (58 В) / не предназначен для активной работы во время запуска двигателя в 12 В системах ISO 10605 ESD 8 kV CD / 15 kV AD ISO 11452-2, ISO 11452-5 устойчивость к излучению 100 V/m ISO 7637-2, ISO 16750-2 устойчивость к кондуктивным помехам 12 V / 24 V импульс 1 2a 3a 3b 4 5b Степень воздействия III III III III III III 58V Критерий отказа B B B A A C/B A EN 55025
Виброустойчивость	EN 60068-2-6 Fc 20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях
Широкополосный шум	EN 60068-2-64 h 5,9 g (10…2000 Hz) / эффективное ускорение для установки на шасси
Ударопрочность	EN 60068-2-27 Ea 100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям
Постоянная ударопрочность	EN 60068-2-27 Ea 40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям
Быстрые изменения температуры	EN 60068-2-14 Na TA = -40°C, TB = 85°C, t1 = 30 min, t2 = 10 s 100 циклов
Тестирование солевым туманом	EN 60068-2-52 Kb Степень воздействия 5 (4 испытательных цикла)
Классификация безопасности
ISO 13849-1	Категория 2, PL d
IEC 61508	SIL 2
IEC 62061	SIL cl 2
Срок службы TM (Mission Time) [h]	≤ 87600
Срок службы ТМ (дополнительная показание)	промышленные среды Температурный диапазон -25…70 °C ≤ 175200
Надёжность системы обеспечения безопасности PFHD [1/h]	< 5E-08
Механические данные
Вес [g]	196,8
Корпус	Резьбовой корпус
Монтаж	установка заподлицо
Размеры [mm]	M30 x 1,5 / L = 65
Обозначение резьбы	M30 x 1,5
Материал	Резьбовая втулка: латунь покрыт белой бронзой, активная поверхность: LCP, крепежные гайки: латунь покрыт белой бронзой
Момент затяжки [Nm]	< 50
Дисплеи / Элементы управления
Дисплей	Отображение коммутационного состояния 4 светодиод, жёлтый
Принадлежности
Комплект поставки	крепежные гайки: 2
Примечания
Примечания	material for secure mounting not supplied, fixing must be done by the user соответствует экологическим требованиям и требованиям ЭМС для эксплуатации в сельскохозяйственной и лесной технике, землеройных и строительных машинах, а также в промышленных грузовиках Если не указано иное, то все данные приведены для эталонной мишени согласно IEC 60947-5-2 в целом температурном диапазоне. (FE360 = ST37-2K) 30x30x1 mm
Упаковочная величина	1 шт.
электрическое подключение — разъем
Соединение	Разъем: 1 x M12, Литой корпус: PEI, Контакты: позолоченый
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — GI855S — 23.11.2020 —
