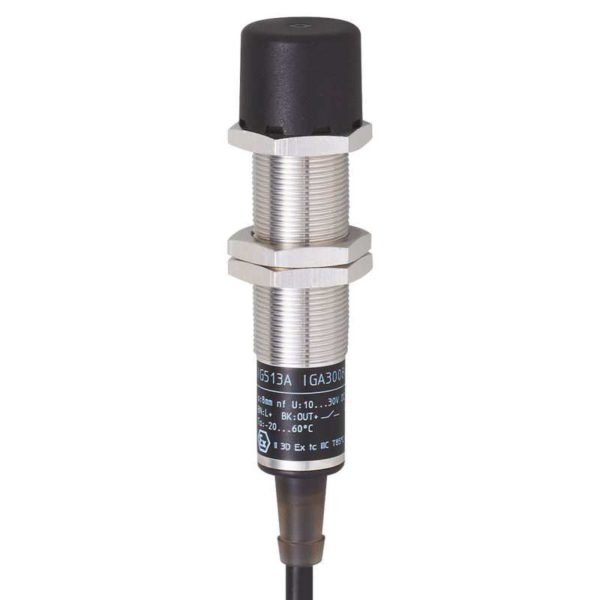

Индуктивный датчик IG513A

Общее описание

Покупая Индуктивный датчик IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик IFM IG513A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM IG513A - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Взрывобезопасные, Индуктивные датчики, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели IG513A и артикул IGA3008-BPKG/3D

• Описание

Описание

Характеристики
Электрическое исполнение	PNP
Функция выходного сигнала	NO
Диапазон срабатывания [mm]	8
Корпус	Резьбовой корпус
Размеры [mm]	M18 x 1 / L = 80
Приложение
Установка	использование во взрывоопасных зонах только с установленным защитным колпачком
Электронные данные
Рабочее напряжение [V]	10…30 DC
Потребление тока [mA]	< 15
Класс защиты	III
Защита от переполюсовки	да
Выходы
Электрическое исполнение	PNP
Функция выходного сигнала	NO
Макс. падение напряжения коммутационного выхода DC [V]	2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]	150
Частота переключения DC [Hz]	300
Защита от короткого замыкания	да
Тип защиты от короткого замыкания	тактовый
Защита от перегрузок по току	да
Диапазон контроля
Диапазон срабатывания [mm]	8
Реальное расстояние срабатывания Sr [mm]	8 ± 10 %
Рабочее расстояние срабатывания [mm]	0…6,48
Точность/ погрешность
Поправочный коэффициент	сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2
Гистерезис [% от Sr]	1…20
Смещение точки переключения [% от Sr]	-10…10
Условия эксплуатации
Температура окружающей среды [°C]	-20…60
Степень защиты	IP 67
Испытания / одобрения
Маркировка АТЕХ	II 3D Ex tc IIIC T80°C Dc X
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 3 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 3 V IEC 60255-5 1 kV линейное, Ri: 500 Ом EN 55011 излучение класс B
MTTF [годы]	1853
Механические данные
Вес [g]	193,5
Корпус	Резьбовой корпус
Монтаж	незаподлицо
Размеры [mm]	M18 x 1 / L = 80
Обозначение резьбы	M18 x 1
Материал	латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат), крепежные гайки: латунь покрыт белой бронзой, Защитная крышка: PA (полиамид)
Дисплеи / Элементы управления
Дисплей	Состояние выхода 1 x светодиод, жёлтый
Принадлежности
Комплект поставки	крепежные гайки: 3 Защитная крышка: 1
Примечания
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Кабель: 2 m, PUR (полиуретан), 3 x 0,50 mm²
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — IG513A — 18.02.2013 —
