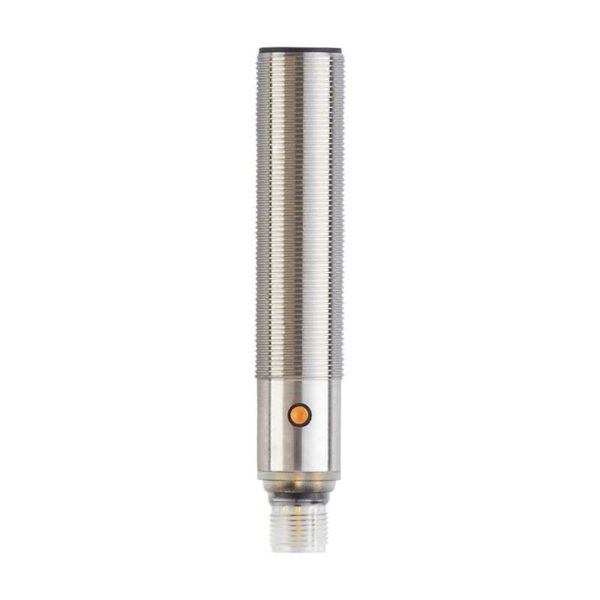

Ультразвуковой датчик UGT514

Общее описание

Покупая Ультразвуковой датчик IFM, вы выбираете качественный и проверенный продукт. Ультразвуковой датчик IFM UGT514 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM UGT514 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Длинное исполнение М18, Расположение и обнаружение объектов, Ультразвуковые датчики.
Для заказа данной позиции достаточно указать название модели UGT514 и артикул UGA02200E2KG/IO-LINK/US

• Описание

Описание

Характеристики
Электрическое исполнение	PNP
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый + 1x токовый выход)
Диапазон срабатывания [mm]	200…2200, (Мишень: 200 x 200 mm)
Коммуникационный интерфейс	IO-Link
Корпус	Резьбовой корпус
Размеры [mm]	M18 x 1 / L = 97,5
Электронные данные
Рабочее напряжение [V]	10…30 DC, (‘supply class 2’ согласно cULus)
Потребление тока [mA]	55
Класс защиты	III
Защита от переполюсовки	да
Время задержки включения питания [s]	< 0,3
Преобразователь частоты [kHz]	200
Входы/выходы
Количество входов и выходов	Количество цифровых выходов: 1, Количество аналоговых выходов: 1
Выходы
Общее количество выходов	2
Электрическое исполнение	PNP
Количество цифровых выходов	1
Функция выходного сигнала	нормально открытый / нормально закрытый, (параметризуемый + 1x токовый выход)
Макс. падение напряжения коммутационного выхода DC [V]	2,2
Постоянный ток нагрузки коммутационного выхода DC [mA]	100
Частота переключения DC [Hz]	2
Количество аналоговых выходов	1
Аналоговый выход по напряжению [V]	0…10
Мин. сопротивление нагрузки [Ω]	3000
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Разрешение аналогового выхода	< 3 mm
Диапазон контроля
Диапазон срабатывания [mm]	200…2200, (Мишень: 200 x 200 mm)
Слепая зона [mm]	200
Цилиндрический угол обзора [°]	14, (±2)
Макс. отклонение от 90° угла датчик/объект [°]	± 4
Точность/ погрешность
Температурная компенсация	да
Гистерезис [%]	< 2
Смещение точки переключения [%]	-2…2
Отклонение от линейности аналогового выхода [%]	<3
Примечания о точности / отклонении	Указанные значения достигаются после разогрева в течение мин. 20 минут
Повторяемость	1 %
Время реакции
Время отклика [ms]	< 400, (Аналоговый выход)
Программное обеспечение / Программирование
Выбор параметров	гистерезис / окно, вторая точка переключения, Задержка включения и выключения, включения, Функция обучения, Режим срабатывания на свет / затемнение
Интерфейсы
Коммуникационный интерфейс	IO-Link
Способ передачи	COM2 (38,4 kBaud)
IO-Link проверка	1.1
Стандарт SDCI	IEC 61131-9
Профили	Smart Sensor: Device Identification, Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor, Process Data Variable, Device Diagnosis, Teach Channel
SIO режим	да
Нужный тип порта	A
Миним.время рабочего цикла [ms]	3,2
Рабочие данные IO-Link (циклические)	Функция длина бита рабочее значение 16 состоянием прибора 4 бинарная информация о переключении 2
IO-Link функции (ациклические)	специфичный для приложения тег, счетчик часов работы
Поддерживаемые DeviceID	Режим работы ID прибора по умолчанию 705
Примечание	Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания».
Условия эксплуатации
Температура окружающей среды [°C]	-20…70
Температура хранения [°C]	-30…80
Степень защиты	IP 67
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 4 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 3 V/m EN 61000-4-4 Burst 2 kV EN 61000-4-6 ВЧ проводимость 3 V EN 55011 класс A
Виброустойчивость	EN 60068-2-6 Fc (10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц
Ударопрочность	EN 60068-2-27 Ea 30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям
MTTF [годы]	139
Сертификат UL	Ta -20…70 °C напряжение питания Class 2 Номер файла UL E174191
Механические данные
Вес [g]	103,5
Корпус	Резьбовой корпус
Размеры [mm]	M18 x 1 / L = 97,5
Обозначение резьбы	M18 x 1
Материал	нерж. сталь (1.4404 / 316L), PA (полиамид), эпоксидная керамика
Момент затяжки [Nm]	50
Дисплеи / Элементы управления
Дисплей	Состояние выхода 2 x светодиод, жёлтый эхо 1 x светодиод, зелёный
Функция обучения	да
Принадлежности
Комплект поставки	крепежные гайки: 2, нерж.сталь
Примечания
Примечания	Напряжение питания ‘supply class 2’ согласно cULus
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Разъем: 1 x M12
диаграммы и графики
	1: Расстояние 2: Диапазон контроля 3: график при включении / выключении 4: Мишень 200 x 200 mm 5: 50% от объекта в зоне обнаружения 6: Порог срабатывания выхода
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — UGT514-01 — 15.10.2020 —
