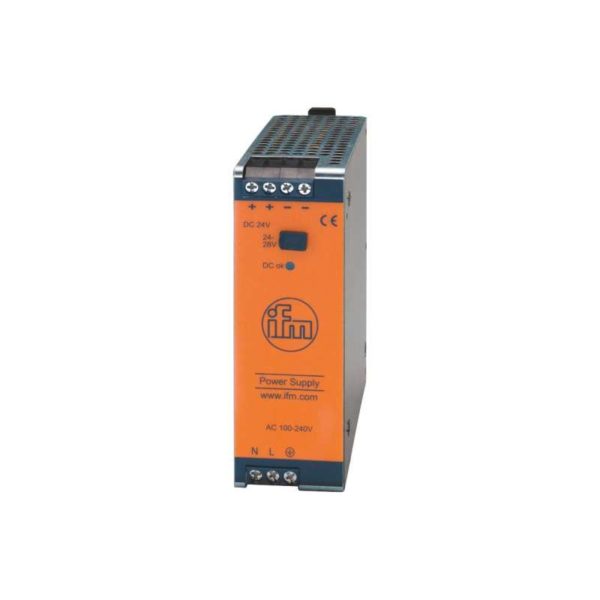

Блок питания 24 V DC, импульсный DN4012

Общее описание

Покупая Блок питания 24 V DC, импульсный IFM, вы выбираете качественный и проверенный продукт. Блок питания 24 V DC, импульсный IFM DN4012 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM DN4012 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Блоки питания, Блоки питания 24 В постоянного тока, Блоки питания 24 В постоянного тока.
Для заказа данной позиции достаточно указать название модели DN4012 и артикул PSU-1AC/24VDC-5A

• Описание

Описание

Электронные данные
Частота АС [Hz]	47…64
Допустимое отклонение рабочего напряжения [%]	10
Допустимое отклонение рабочего напряжения 2 [%]	10
Рабочее напряжение [V]	автоматический выбор диапазона
Номинальное напряжение АС [V]	< 230
Диапазон входного напряжения переменного тока [V]	100…120 / 200…240
Выходное напряжение DC [V]	24…28
Класс защиты	I, (IEC 61140)
Защита от перенапряжения	да, (< 39 DC)
Выходное напряжение [V]	регулируемый, выходное напряжение SELV, PELV
Макс. выходной ток при мин. выходном напряжении [A]	5
Макс. выходной ток при макс. выходном напряжении [A]	4,3
Макс. пик выходного тока при мин. выходном напряжении [A]	6
Макс. пик выходного тока при макс. выходном напряжении [A]	5,1
Выходная мощность (постоянная) [W]	120
Выходная мощность (пик) [W]	144
Примечание по выходной мощности (пик)	≤ 45 °C разрешено постоянно,> 45 °C < 1 минута каждые 10 минут
Примечание к фактору мощности (номинальное напряжение 120 В AC / 60 Гц)	0,56
Примечание к фактору мощности (номинальное напряжение 230 В AC / 50 Гц)	0,47
Резерв мощности [%]	20
Кол-во контуров для подключения датчиков безопасности	1
Макс. остаточная пульсация [mV]	50
Пиковый ток при включении (номинальное напряжение 120 В AC / 60 Гц) [A]	3
Пиковый ток при включении (номинальное напряжение 230 В AC / 50 Гц) [A]	3
Ограничение пускового тока	да
КПД (номинальное напряжение 120 В AC / 60 Гц) [%]	89,4
Эффективность (номинальное напряжение 230 В AC / 50 Гц) [%]	90,2
Защита внешнего входа	≤ B-10 A / ≤ C-6 A
Допустимые отклонения от номинальных значений параметров [W/K]	3 (60…70 °C)
Время работы при отключении питания (номинальное напряжение 120 В AC / 60 Гц) [ms]	80
Время работы при отключении питания (номинальное напряжение 230 В AC / 50 Гц) [ms]	78
Входной ток (номинальное напряжение 120 В AC / 60 Гц) [A]	2,05
Входной ток (номинальное напряжение 230 В AC / 50 Гц) [A]	1,23
Потеря мощности (номинальное напряжение 120 В AC / 60 Гц) [W]	14,5
Потеря мощности (номинальное напряжение 230 В AC / 50 Гц) [W]	13,2
Защита обратного напряжения [V]	35
Выходы
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Допустимая перегрузка	постоянный выходной ток
Возможно параллельное подключение выходов	нет
Возможно последовательное соединение выходов	да
Условия эксплуатации
Температура окружающей среды [°C]	-25…70
Примечание к температуре окружающей среды	соблюдайте свободное место для конвекции (см. инструкцию по эксплуатации)
Температура хранения [°C]	-40…85
Макс. допустимая относительная влажность воздуха [%]	95, (IEC 60068-2-30)
Степень защиты	IP 20, (EN 60529)
Степень загрязнения	2, (IEC 62103: проводящее загрязнение не допускается)
Испытания / одобрения
ЭMC	EN 61000-6-1 EN 61000-6-2 EN 61000-6-4
Виброустойчивость	IEC 60068-2-6 ±1,6 mm 2…17,8 Hz / 2 г 17,8…500 Hz
Ударопрочность	IEC 60068-2-27 30 г 6 ms / 20 г 11 ms
Механические данные
Вес [g]	594,5
Способ монтажа	рейка, (TH35 (EN 60715))
Размеры [mm]	124 x 40 x 122,5
Материал	стальной лист
Дисплеи / Элементы управления
Дисплей	DC-ok 1 x светодиод
Примечания
Примечания	Стандартное подключение выходов действительно только для идентичных устройств до макс. 150 В DC общего напряжения 100 В АС питание и постоянное P> 120 Вт может привести к термическому выключению.
Упаковочная величина	1 шт.
электрическое подключение
Соединение	винтовые клеммы:
диаграммы и графики
Блок диаграмм
выходные характеристики
характеристическая кривая для уровня эффективности / потери мощности
характеристическая прямая для допустимых отклонений от номинальных значений параметров
характеристическая прямая для времени работы при отключении питания
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — DN4012-00 — 10.01.2014 —
