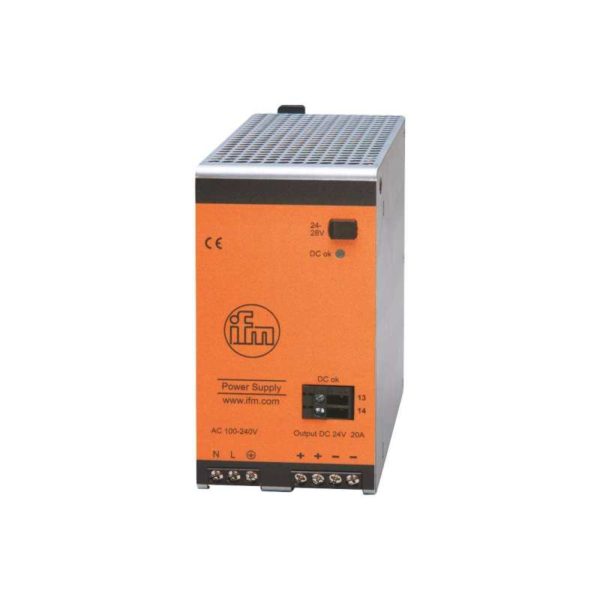

Блок питания 24 V DC, импульсный DN4014

Общее описание

Покупая Блок питания 24 V DC, импульсный IFM, вы выбираете качественный и проверенный продукт. Блок питания 24 V DC, импульсный IFM DN4014 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM DN4014 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Блоки питания, Блоки питания 24 В постоянного тока, Блоки питания 24 В постоянного тока.
Для заказа данной позиции достаточно указать название модели DN4014 и артикул PSU-1AC/24VDC-20A

• Описание

Описание

Электронные данные
Частота АС [Hz]	47…64
Допустимое отклонение рабочего напряжения [%]	15…10
Номинальное напряжение АС [V]	< 230
Диапазон входного напряжения переменного тока [V]	100…240
Выходное напряжение DC [V]	24…28
Класс защиты	I, (IEC 61140)
Защита от перенапряжения	да, (< 32 DC)
Выходное напряжение [V]	регулируемый, выходное напряжение SELV, PELV
Макс. выходной ток при мин. выходном напряжении [A]	20
Макс. выходной ток при макс. выходном напряжении [A]	17,1
Макс. пик выходного тока при мин. выходном напряжении [A]	24
Макс. пик выходного тока при макс. выходном напряжении [A]	20,6
Выходная мощность (постоянная) [W]	480
Выходная мощность (пик) [W]	576
Примечание по выходной мощности (пик)	≤ 45 °C разрешено постоянно,> 45 °C < 1 минута каждые 10 минут
Примечание к фактору мощности (номинальное напряжение 120 В AC / 60 Гц)	0,99
Примечание к фактору мощности (номинальное напряжение 230 В AC / 50 Гц)	0,95
Резерв мощности [%]	20
Кол-во контуров для подключения датчиков безопасности	1
Макс. остаточная пульсация [mV]	50
Пиковый ток при включении (номинальное напряжение 120 В AC / 60 Гц) [A]	9
Пиковый ток при включении (номинальное напряжение 230 В AC / 50 Гц) [A]	7
Ограничение пускового тока	да
КПД (номинальное напряжение 120 В AC / 60 Гц) [%]	92,7
Эффективность (номинальное напряжение 230 В AC / 50 Гц) [%]	94
Защита внешнего входа	≤ B-10 A / ≤ C-10 A
Допустимые отклонения от номинальных значений параметров [W/K]	12 (60…70 °C)
Время работы при отключении питания (номинальное напряжение 120 В AC / 60 Гц) [ms]	26
Время работы при отключении питания (номинальное напряжение 230 В AC / 50 Гц) [ms]	26
Входной ток (номинальное напряжение 120 В AC / 60 Гц) [A]	4,36
Входной ток (номинальное напряжение 230 В AC / 50 Гц) [A]	2,33
Потеря мощности (номинальное напряжение 120 В AC / 60 Гц) [W]	37,8
Потеря мощности (номинальное напряжение 230 В AC / 50 Гц) [W]	30,6
Защита обратного напряжения [V]	35
Выходы
Защита от короткого замыкания	да
Защита от перегрузок по току	да
Допустимая перегрузка	Hiccup Mode, В случае перегрузки / короткого замыкания, выход поочередно подает непрерывное питание в течение 2 с, а затем выключается на 18 с.
Тип сигнала DC-OK	релейный выход
Надежность сигнала DC OK	60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Условия эксплуатации
Температура окружающей среды [°C]	-25…70
Примечание к температуре окружающей среды	соблюдайте свободное место для конвекции (см. инструкцию по эксплуатации)
Температура хранения [°C]	-40…85
Макс. допустимая относительная влажность воздуха [%]	95, (IEC 60068-2-30)
Степень защиты	IP 20, (EN 60529)
Степень загрязнения	2, (IEC 62103: проводящее загрязнение не допускается)
Испытания / одобрения
ЭMC	EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61000-3-2 класс A
Виброустойчивость	IEC 60068-2-6 ±1,6 mm 2…17,8 Hz / 2 г 17,8…500 Hz
Ударопрочность	IEC 60068-2-27 30 г 6 ms / 20 г 11 ms
Коррекция коэффициента мощности (PFC)	met
Механические данные
Вес [g]	1121,5
Способ монтажа	рейка, (TH35 (EN 60715))
Размеры [mm]	124 x 65 x 132,5
Материал	стальной лист
Дисплеи / Элементы управления
Дисплей	DC-ok 1 x светодиод
Примечания
Примечания	Стандартное подключение выходов действительно только для идентичных устройств до макс. 150 В DC общего напряжения
Упаковочная величина	1 шт.
электрическое подключение
Соединение	винтовые клеммы:
диаграммы и графики
Блок диаграмм
выходные характеристики	1: выходные характеристики 2: Hiccup Mode
характеристическая кривая для уровня эффективности / потери мощности
характеристическая прямая для допустимых отклонений от номинальных значений параметров
характеристическая прямая для времени работы при отключении питания
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — DN4014-00 — 10.01.2014 —
