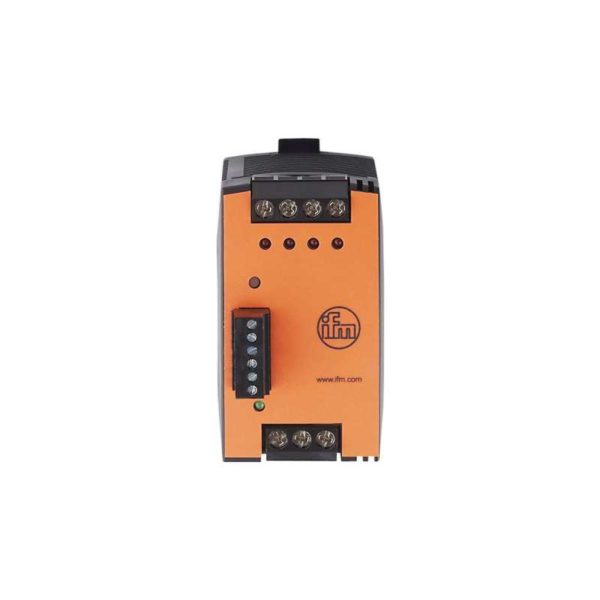

Модуль защиты цепи для непрерывной подачи питания DN0302

Общее описание

Покупая Модуль защиты цепи для непрерывной подачи питания IFM, вы выбираете качественный и проверенный продукт. Модуль защиты цепи для непрерывной подачи питания IFM DN0302 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM DN0302 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Блоки питания, Блоки питания 24 В постоянного тока, Блоки питания 24 В постоянного тока.
Для заказа данной позиции достаточно указать название модели DN0302 и артикул PSU-FUSE MODULE/24VDC/4x4A

• Описание

Описание

Электронные данные
Номинальное напряжение DC [V]	24
Входное напряжение DC [V]	18…30
Класс защиты	III
Защита от переполюсовки	нет
Макс. выходной ток при мин. выходном напряжении [A]	4
Примечание к макс. пику выходного тока	4 x 4
Входной ток (номинальное напряжение 24 В DC) [A]	16
Входное напряжение, необходимое для включения выходов [V]	21,4
Ток замкнутой цепи [mA]	43
Примечание к потере мощности (номинальное напряжение 24 В DC) [W]	1,8
Потеря тока в режиме разомкнутой цепи [W]	1
Защита обратного напряжения [V]	30
Выходы
Активация уровня защиты входного напряжения [V]	21,4
Суммарный выходной ток [A]	16
Ограничение выходного тока [A]	19,9
Падение напряжения между входом и выходом [mV]	101
Емкость нагрузки на выходе [mF]	57
Суммарная емкость нагрузки [mF]	57
Время реакции
Задержка включения выходов [ms]	270
Время отключения при 2х номинальном токе [s]	1
Время срабатывания в случае короткого замыкания [ms]	5
Условия эксплуатации
Температура окружающей среды [°C]	-25…70
Температура хранения [°C]	-40…85
Макс. допустимая относительная влажность воздуха [%]	95, (без конденсации)
Степень защиты	IP 20
Степень загрязнения	2
Испытания / одобрения
ЭMC	EN 61000-4-2 ESD 8 kV CD / 8 kV AD EN 61000-4-3 ВЧ излучение 10 V/m 80…2700 MHz EN 61000-4-4 Burst 2 kV EN 61000-4-5 Surge 0,5 kV EN 61000-4-6 ВЧ проводимость 10 V 0,15…80 MHz
Виброустойчивость	IEC 60028-2-6 2 г 17,8…500 Hz
Ударопрочность	IEC 60068-2-27 30 г 6 ms / 20 г 11 ms
Механические данные
Вес [g]	203
Размеры [mm]	75 x 45 x 91
Материал	PC
Дисплеи / Элементы управления
Дисплей	Перегрузка на выходе 4 x светодиод, красный напряжение питания 1 x светодиод, зелёный
Принадлежности
Комплект поставки	штепсельная винтовая клемма:, для сигнальных проводов
Примечания
Рекомендации	Артикул снят с производства
Упаковочная величина	1 шт.
электрическое подключение
Соединение	, сигнальные кабели: 0,25…1,5 mm²
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — DN0302-00 — 25.07.2017 —
