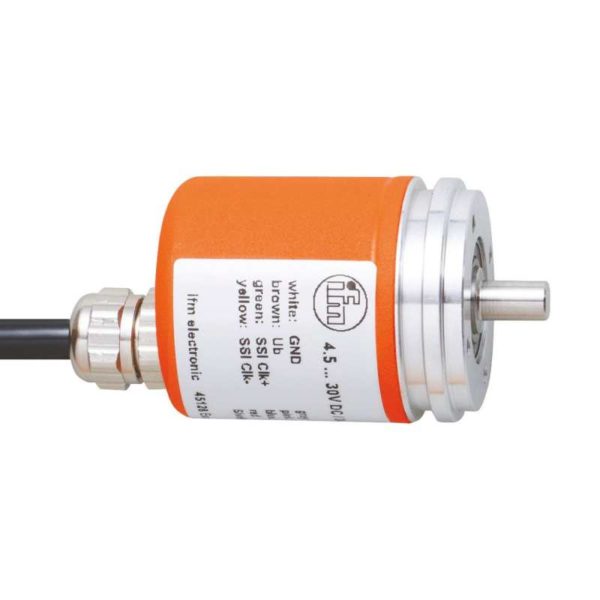

Абсолютный многооборотный энкодер со сплошным валом RM8001

Общее описание

Покупая Абсолютный многооборотный энкодер со сплошным валом IFM, вы выбираете качественный и проверенный продукт. Абсолютный многооборотный энкодер со сплошным валом IFM RM8001 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RM8001 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Абсолютные многооборотные энкодеры, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RM8001 и артикул RMS4096-S24/L2A

• Описание

Описание

Характеристики
Разрешение	4096 разрешение, 8192 обороты, 25 бит
Коммуникационный интерфейс	Интерфейс передачи данных SSI
Исполнение вала	сплошной вал
Диаметр вала [mm]	6
Приложение
Функциональный принцип	абсолютный
Тип разрешения	Многооборотный
Электронные данные
Рабочее напряжение [V]	4,5…30 DC
Потребление тока [mA]	< 30
Входы
Входы	Изменение направления движения (вращения), Возврат к нулю
Выходы
Код	код Грея, (возрастающие значения при вращении по часовой стрелке (со стороны вала))
Кодовый сигнал	тактовый вход, TTL-совместимые сигналы, Takt und Takt (inv.) aus Treibern nach RS 422, выход данных, синхронный серийный, TTL-kompatible Signale Daten und Daten (inv.)
Диапазон измерения/настройки
Разрешение	4096 разрешение, 8192 обороты, 25 бит
Интерфейсы
Коммуникационный интерфейс	Интерфейс передачи данных SSI
Условия эксплуатации
Температура окружающей среды [°C]	-40…85
Макс. допустимая относительная влажность воздуха [%]	98
Степень защиты	IP 65
Испытания / одобрения
Ударопрочность	< 300 г (6 ms)
Вибропрочность	30 г (10…1000 Hz)
MTTF [годы]	381
Механические данные
Вес [g]	323
Размеры [mm]	Ø 36,5 / L = 69,5
Материал	фланец: алюминий, корпус: сталь с порошковым покрытием
Макс. оборот, механический [U/min]	12000
Макс. пусковой вращающий момент [Nm]	3
Reference temperature torque [°C]	25
Исполнение вала	сплошной вал
Диаметр вала [mm]	6
Материал вала	сталь
Макс. аксиальная нагрузка на вал (на конце вала) [N]	40
Макс. радиальная нагрузка на вал (на конце вала) [N]	110
Примечания
Примечания	Провода/контакты не подключены (н.з.) не должны использоваться.
электрическое подключение
	Кабель: 2 m, PUR (полиуретан), Максимальная длина кабеля: 100 m, осевой
диаграммы и графики
Импульсная диаграмма	1 такт 2 данные
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — RM8001-00 — 16.08.2017 —
