абсолютный однооборотный энкодер сo сплошным валом RN6066

Общее описание

Покупая абсолютный однооборотный энкодер сo сплошным валом IFM, вы выбираете качественный и проверенный продукт. абсолютный однооборотный энкодер сo сплошным валом IFM RN6066 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RN6066 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Абсолютные однооборотные энкодеры, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RN6066 и артикул RN-8192-S24/S

• Описание

Описание

Характеристики
Разрешение	8192 обороты, 13 бит
Коммуникационный интерфейс	Интерфейс передачи данных SSI
Исполнение вала	сплошной вал
Диаметр вала [mm]	10
Приложение
Функциональный принцип	абсолютный
Тип разрешения	однооборотный
Электронные данные
Рабочее напряжение [V]	10…30 DC
Потребление тока [mA]	< 100
Входы
Входы	Изменение направления движения (вращения), Возврат к нулю
Выходы
Код	код Грея, (возрастающие значения при вращении по часовой стрелке (со стороны вала))
Кодовый сигнал	тактовый вход, TTL-совместимые сигналы, Takt und Takt (inv.) aus Treibern nach RS 422, выход данных, синхронный серийный, TTL-kompatible Signale Daten und Daten (inv.)
Диапазон измерения/настройки
Разрешение	8192 обороты, 13 бит
Интерфейсы
Коммуникационный интерфейс	Интерфейс передачи данных SSI
Условия эксплуатации
Температура окружающей среды [°C]	-40…100
Макс. допустимая относительная влажность воздуха [%]	98
Степень защиты	IP 67
Испытания / одобрения
Ударопрочность	EN 60068-2-27 < 50 г 6 ms
Вибропрочность	EN 60068-2-6 < 10 г / 55...2000 Hz
MTTF [годы]	289
Механические данные
Вес [g]	1113,3

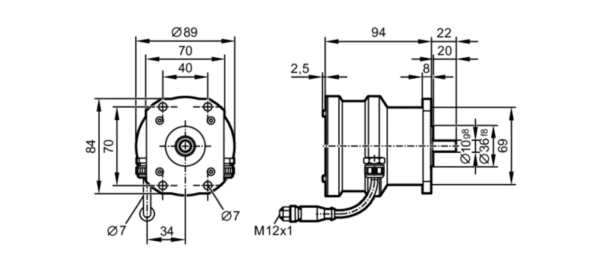

Размеры [mm]	Ø 89 / L = 116
Материал	фланец: алюминий анодное оксидирование, корпус: алюминий анодное оксидирование
Макс. оборот, механический [U/min]	6000
Макс. пусковой вращающий момент [Nm]	4
Reference temperature torque [°C]	25
Исполнение вала	сплошной вал
Диаметр вала [mm]	10
Материал вала	нерж. сталь (1.4305/303)
Макс. аксиальная нагрузка на вал (на конце вала) [N]	40
Макс. радиальная нагрузка на вал (на конце вала) [N]	110
Примечания
Примечания	Провода/контакты не подключены (н.з.) не должны использоваться.
электрическое подключение
Соединение	Кабель: 0,15 m, PUR (полиуретан)
Соединение	Разъем: 1 x M12
диаграммы и графики
	1 такт 2 данные t1 ≤ 0,5 µs такт: 1 MHz t2 < 0,4 µs t3 = 13…20 µs T = 1…10 µs 13 Bit без бита четности
Другие данные
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — RN6066-00 — 15.05.2020 —
