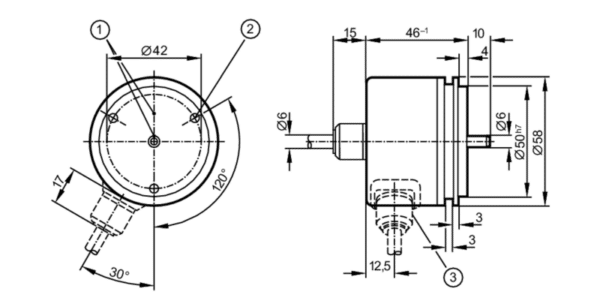

Нажмите, чтобы увеличить Более недоступно - архивная позиция Инкрементальный

Общее описание

Покупая Инкрементальный энкодер со сплошным валом IFM, вы выбираете качественный и проверенный продукт. Инкрементальный энкодер со сплошным валом IFM RU1184 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RU1184 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Инкрементные энкодеры без дисплея, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RU1184 и артикул RU-2500-I05/S2E

• Описание

Описание

Характеристики
Разрешение	2500 разрешение
Исполнение вала	сплошной вал
Диаметр вала [mm]	6
Приложение
Функциональный принцип	инкрементальный
Электронные данные
Допустимое отклонение рабочего напряжения [%]	10
Рабочее напряжение [V]	5 DC
Потребление тока [mA]	150
Выходы
Электрическое исполнение	TTL
Макс. допустимая токовая нагрузка на каждый выход [mA]	20
Частота переключения [kHz]	300
Фазовый сдвиг A и B [°]	90
Диапазон измерения/настройки
Разрешение	2500 разрешение
Условия эксплуатации
Температура окружающей среды [°C]	-30…100
Примечание к температуре окружающей среды	плотная прокладка кабеля: -30 °C
Температура хранения [°C]	-30…100
Степень защиты	IP 66
Испытания / одобрения
Ударопрочность	100 г (6 ms)
Вибропрочность	10 г (55…2000 Hz)
Механические данные
Вес [g]	551
Размеры [mm]	Ø 58 / L = 46
Материал	алюминий
Макс. оборот, механический [U/min]	12000
Макс. пусковой вращающий момент [Nm]	1
Reference temperature torque [°C]	20
Исполнение вала	сплошной вал
Диаметр вала [mm]	6
Материал вала	сталь (1.4104)
Макс. аксиальная нагрузка на вал (на конце вала) [N]	10
Макс. радиальная нагрузка на вал (на конце вала) [N]	20
Крепежный фланец	сельсин-фланец
электрическое подключение
	Кабель: 2 m, PUR (полиуретан), радиальный
	Разъем: 1 x (ifm 1000.2)
диаграммы и графики
Импульсная диаграмма	Выход A Выход B 0-индекс
ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — RU1184-01 — 01.09.2010 —
