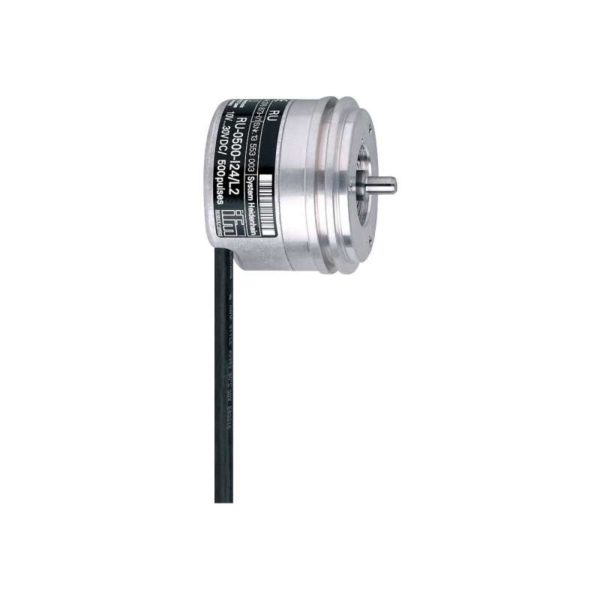

Нажмите, чтобы увеличить

Общее описание

Покупая Инкрементальный энкодер со сплошным валом IFM, вы выбираете качественный и проверенный продукт. Инкрементальный энкодер со сплошным валом IFM RU6052 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RU6052 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Инкрементные энкодеры без дисплея, Контроль вращений и перемещений.
Для заказа данной позиции достаточно указать название модели RU6052 и артикул RU10000-I24/L2

• Описание

Описание

Характеристики
Разрешение	10000 разрешение
Исполнение вала	сплошной вал
Диаметр вала [mm]	6
Приложение
Функциональный принцип	инкрементальный
Электронные данные
Рабочее напряжение [V]	10…30 DC
Потребление тока [mA]	< 150
Выходы
Электрическое исполнение	HTL
Макс. допустимая токовая нагрузка на каждый выход [mA]	50
Частота переключения [kHz]	300
Тип защиты от короткого замыкания	< 60 s
Фазовый сдвиг A и B [°]	90
Диапазон измерения/настройки
Разрешение	10000 разрешение
Условия эксплуатации
Температура окружающей среды [°C]	-40…100
Примечание к температуре окружающей среды	плотная прокладка кабеля: -40 °C
Макс. допустимая относительная влажность воздуха [%]	98
Степень защиты	IP 64, (на корпусе: IP 67, на валу: IP 64)
Испытания / одобрения
Ударопрочность	100 г
Вибропрочность	20 г
MTTF [годы]	190
Механические данные
Вес [g]	487,6
Размеры [mm]	Ø 58 / L = 46,7
Материал	алюминий
Макс. оборот, механический [U/min]	16000
Макс. пусковой вращающий момент [Nm]	1
Reference temperature torque [°C]	20
Исполнение вала	сплошной вал
Диаметр вала [mm]	6
Материал вала	сталь (1.4104)
Макс. аксиальная нагрузка на вал (на конце вала) [N]	10
Макс. радиальная нагрузка на вал (на конце вала) [N]	20
Крепежный фланец	сельсин-фланец
Примечания
Рекомендации	Артикул снят с производства
электрическое подключение
	Кабель: 2 m, PUR (полиуретан), Максимальная длина кабеля: 300 m, радиальный, может быть использован как аксиальный
диаграммы и графики
Импульсная диаграмма	Выход A Выход B 0-индекс
